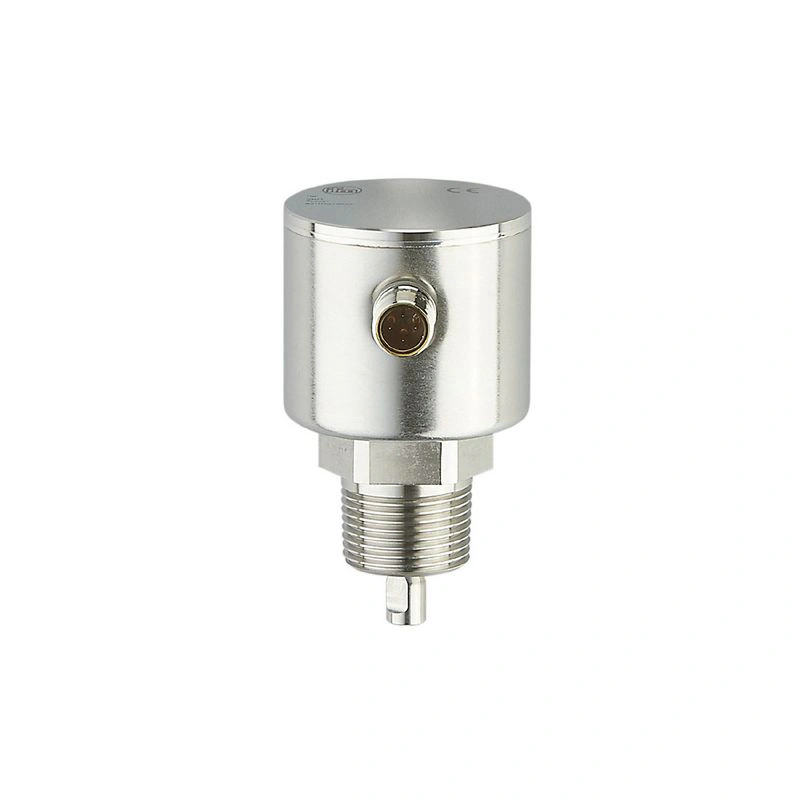

Датчик уровня непрерывного действия (радар с направленной волной) Для надежного контроля уровня в резервуарах и емкостях Подходит для воды и сред на водной основе Модульная система, состоящая из блока измерения и зонда Адаптация к различным высотам резервуаров за счет укорачивания зонда
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 4 |
| Длина зонда L [мм] | 100...2000 |
| Технологическое подключение | 3/4" NPT |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | Жидкости |
| Диэлектрическая проницаемость среды | > 5 |
| Рекомендуемые носители | вода; гидросреда |
| Температура процесса [°C] | -25...80; (90 < 1 ч; см. примечание в разделе примечаний) |
| Номинальное давление [бар] | 16 |
| Вакуумное сопротивление [мбар] | -1000 |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC |
| Потребляемый ток [мА] | < 25 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | < 3 |
| Принцип измерения | радар с направленной волной |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 4 |
Выходы
| Общее количество выходов | 4 |
| Выходной сигнал | коммутационный сигнал; IO-Link |
| Электрическая конструкция | PNP/NPN |
| Количество цифровых выходов | 4 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения на коммутационном выходе DC [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 200 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина зонда L [мм] | 100...2000 |
| Активный диапазон A [мм] | L-40 |
| Диапазон неактивности I1 / I2 [мм] | 30 / 10 |
| Частота дискретизации [Гц] | 4 |
| Диапазон настройки |
| Заданное значение SP [мм] | ≥ 15...L-30 |
| Точка сброса rP [мм] | ≥ 10...L-35 |
| С шагом [мм] | 5 |
| Гистерезис [мм] | > 5 |
Точность / отклонения
| Повторяемость [мм] | 5 |
| Погрешность измерения [мм] | ± 7 |
| Погрешность смещения [мм] | 5 |
| Разрешение [мм] | 1 |
| Температурный дрейф на 10 K | ± 0.2 % |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства |
| Режим SIO | да |
| Требуемый тип главного порта | A |
| Аналоговые данные процесса | 3 |
| Технологические данные бинарные | 4 |
| Мин. время цикла процесса [мс] | 3.2 |
| Поддерживаемые идентификаторы устройств | | Тип работы | Идентификатор устройства | | По умолчанию | 979 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -40...85 |
| Защита | IP 68; IP 69K; (7 дней / 1 м глубина воды / 0.1 бар: IP 68) |
Тесты / сертификаты
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 | : в закрытом металлическом резервуаре | | DIN EN 61000-6-4 | : в пластиковых или открытых металлических резервуарах |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0.5 m |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) / 1 г (5...200 Гц) с эталонным стержнем 0.5 m |
|
| Сроки наработки на отказ [годы] | 242 |
| Сертификат UL | | Сертификат UL нет. | H011 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 444.8 |
| Материалы | нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); FKM; PEI |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4305 / 303); соединение зонда: нержавеющая сталь (1.4435 / 316L); PTFE; FKM |
| Технологическое подключение | 3/4" NPT |
Примечания
| Примечания | Для высоких температур процесса: Температура на присоединении имеет решающее значение. Фактическая температура среды может быть выше. |
| Количество в упаковке | 1 шт. |
Электрическое соединение - вилка
| Подключение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
Диаграммы и графики
| Отклонение измерения D на границах диапазона активного стержня |
