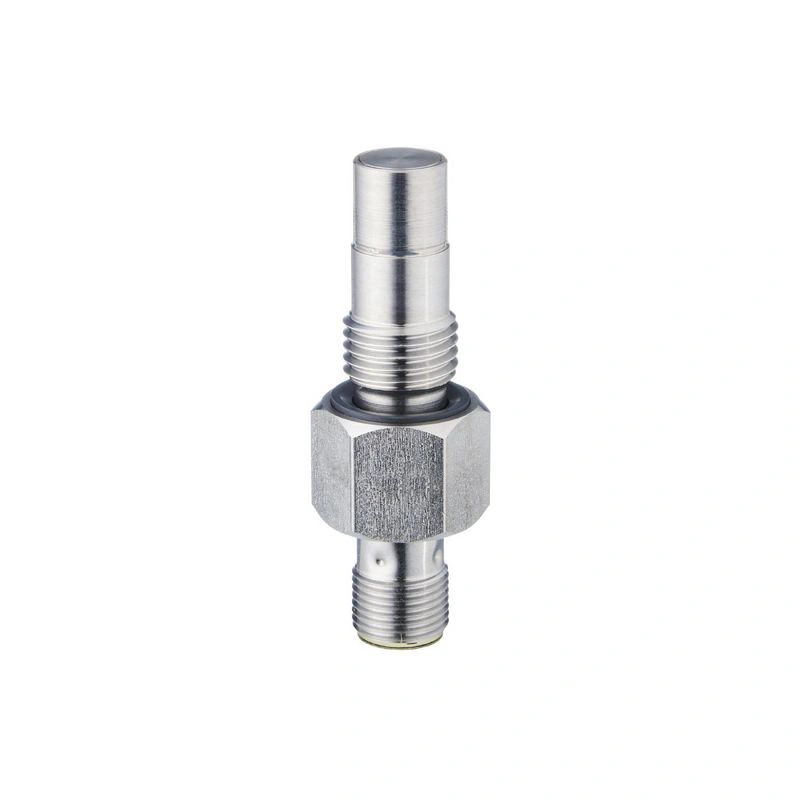

Устойчивый к давлению датчик положения для гидроцилиндров IFM M9K3002BBPKG/B/AM/500/US
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Устойчивый к давлению датчик положения для гидроцилиндров

M9H207

Артикул M9K3002BBPKG/B/AM/500/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Электрическое исполнение PNP
Функция выхода нормально открытый
Диапазон измерения [мм] 2
Корпус резьбовой тип
Размеры [мм] M14 x 1.5 / L = 53
Особенность Позолоченные контакты; цельнометаллический корпус

Описание производителя

Устойчивый к давлению датчик положения для гидроцилиндров

Технические данные M9K3002BBPKG/B/AM/500/US

Характеристики продукта

Электрическое исполнениеPNP
Функция выходанормально открытый
Диапазон измерения [мм]2
Корпусрезьбовой тип
Размеры [мм]M14 x 1.5 / L = 53

Применение

ОсобенностьПозолоченные контакты; цельнометаллический корпус
Применениегидравлические цилиндры
Носительобнаруживает черные металлы
Мин. давление разрыва [бар]2000
Номинальное давление
динамическое [бар]500
статическое [бар]1000

Электрические данные

Рабочее напряжение [В]10...36 DC
Номинальное напряжение изоляции [В]60
Потребляемый ток [мА]< 23
Класс защитыIII
Защита от обратной полярностида
Время задержки включения [с]< 300

Выходы

Электрическое исполнениеPNP
Функция выходанормально открытый
Макс. Падение напряжения на коммутируемом выходе постоянного тока [В]1.6
Макс. ток утечки [мА]0.1
Номинальный постоянный ток коммутационного выхода DC [мА]200
Номинальный ток кратковременного включения коммутационного выхода [мА]200
Частота коммутации DC [Гц]1000
Тип защиты от короткого замыканияимпульсный
Защита от короткого замыканияда
Защита от перегрузкида

Зона обнаружения

Диапазон измерения [мм]2
Реальный диапазон измерения Sr [мм]2 ± 10 %
Рабочее расстояние [мм]0...1.62

Точность / отклонения

Гистерезис [% от Sr]< 15
Дрейф точки переключения [% от Sr]-10...10
Повторяемость [% от Sr]< 10

Условия эксплуатации

Температура окружающей среды [°C]120
ЗащитаIP 65; IP 68; IP 69K

Тесты / допуски

ЭМС
EN 61000-4-2 ESD4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение10 В/м
EN 61000-4-4 Burst2 кВ
EN 61000-4-6 ВЧ-излучение10 V
EN 55011класс B
DIN ISO 11452-5100 В/м
Устойчивость к вибрации
EN 60068-2-6 Fc20 г 50 циклов развертки, 1 октава в минуту, по 3 осям / 10...3000 Гц -20...50 °C
Ударопрочность
EN 60068-2-27 Ea100 g 11 мс полусинус; 3 удара в каждом направлении по 3 координатным осям / -40...85 °C
Быстрое изменение температуры
EN 60068-2-14 NaTA = -40°C; TB = 85°C; t1 = 30 мин; t2 = < 10 с 50 циклов
MTTF [годы]1701

Механические данные

Вес [г]54.8
Корпусрезьбовой тип
Монтажвозможность скрытого монтажа
Размеры [мм]M14 x 1.5 / L = 53
Обозначение резьбыM14 x 1.5
Материалыкорпус: нержавеющая сталь (1.4404 / 316L); чувствительная поверхность: нержавеющая сталь (1.4404 / 316L); уплотнительное кольцо: FPM 90
Момент затяжки [Нм]< 25
Цельнометаллический корпусда

Примечания

Количество в упаковке1 шт.

Электрическое соединение - вилка

ПодключениеРазъем: 1 x M12; кодировка: A; литой корпус: PEI; контакты: позолоченные

Диаграммы и графики

Диаграммы и графики M9H207
