Описание производителя

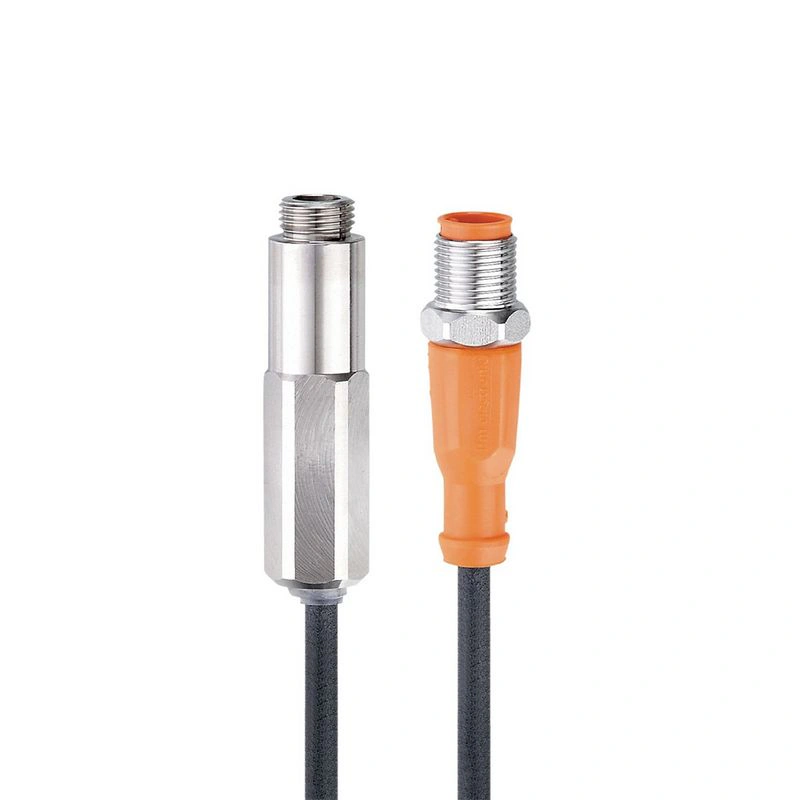

Датчик положения Устойчивость к давлению до 350 бар Предназначен для использования при обнаружении плунжеров Компактный и прочный корпус из нержавеющей стали Плоский гаечный ключ для легкого монтажа Высокая ударо- и виброустойчивость для мобильного применения
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция выхода | нормально открытый |
| Размеры [мм] | M11 x 1 / L = 56.5 |
Применение
| Применение | распределитель смазки с плунжером |
| Среда | обнаруживает черные металлы |
| Номинальное давление [бар] | 350 |
Электрические данные
| Рабочее напряжение [В] | 10...60 DC |
| Номинальное напряжение изоляции [В] | 60 |
| Потребляемый ток [мА] | < 20 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения [мс] | 300 |
Выходы
| Электрическое исполнение | PNP |
| Функция выхода | нормально открытый |
| Макс. Падение напряжения коммутационный выход DC [В] | 2.5 |
| Макс. ток утечки [мА] | 0.1 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 50 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Реальный диапазон измерения Sr [мм] | 2 ± 10 % |
| Рабочее расстояние [мм] | 0...1.62 |
Точность / отклонения
| Гистерезис [% от Sr] | 3...15 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...70 |
| Указание по температуре окружающей среды | |
| Температура окружающей среды [°C] | -40...85 |
| Указание по температуре окружающей среды | | Рабочее напряжение: <45V | | для гибко проложенного кабеля: -25 °C | | для прочно уложенного кабеля: -40 °C |
|
| Защита | IP 65; IP 67 |
Испытания / допуски
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 10 В/м 80...2000 МГц | | EN 61000-4-4 Разрыв | 2 кВ | | EN 61000-4-6 ВЧ проводимый | 10 V 0,15...80 МГц | | EN 61000-4-8 | 30 А/м | | EN 55011 | класс B | | шумовое излучение и шумовые помехи в соответствии с директивой по автомобильной технике 95/54/EC | Утверждение типа E1 | | наведенные помехи в сетях 24 В в соответствии с ISO 7637-2: 2004 (импульсы 1-4) | | импульс | 1 2a 2b 3a 3b 4 | | уровень серьёзности | III III III III III III III III | | критерий отказа | C B C A A C |
|
| Виброустойчивость | | EN 60068-2-6 Fc | 50x 20 г / 10...3000 Гц -20 °C | | EN 60068-2-6 Fc | 50x 20 г / 10...3000 Гц +50 °C |
|
| Ударопрочность | | EN 60068-2-27 Ea | 3 x 100 г 11 мс / -25 °C | | EN 60068-2-27 Ea | 3 x 100 g 11 мс / +85 °C |
|
| Непрерывная ударопрочность | | EN 60068-2-27 Ea | 4000 x 40 g 6 мс / -20 °C / 50 °C |
|
| Время наработки на отказ [годы] | 1181 |
Механические данные
| Вес [г] | 78.9 |
| Монтаж | скрытый монтаж |
| Размеры [мм] | M11 x 1 / L = 56.5 |
| Обозначение резьбы | M11 x 1 |
| Материалы | чувствительная поверхность: нержавеющая сталь (1.4404 / 316L); корпус: нержавеющая сталь (1.4404 / 316L); торцевая заглушка: TPU |
| Момент затяжки [Нм] | < 18 |
| Технологическое подключение | резьбовое соединение M11 x 1 внешняя резьба |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | Светодиод, желтый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 0.5 м, полиуретан |
| Разъем: 1 x M12; кодировка: A |
Датчик положения
