Описание производителя

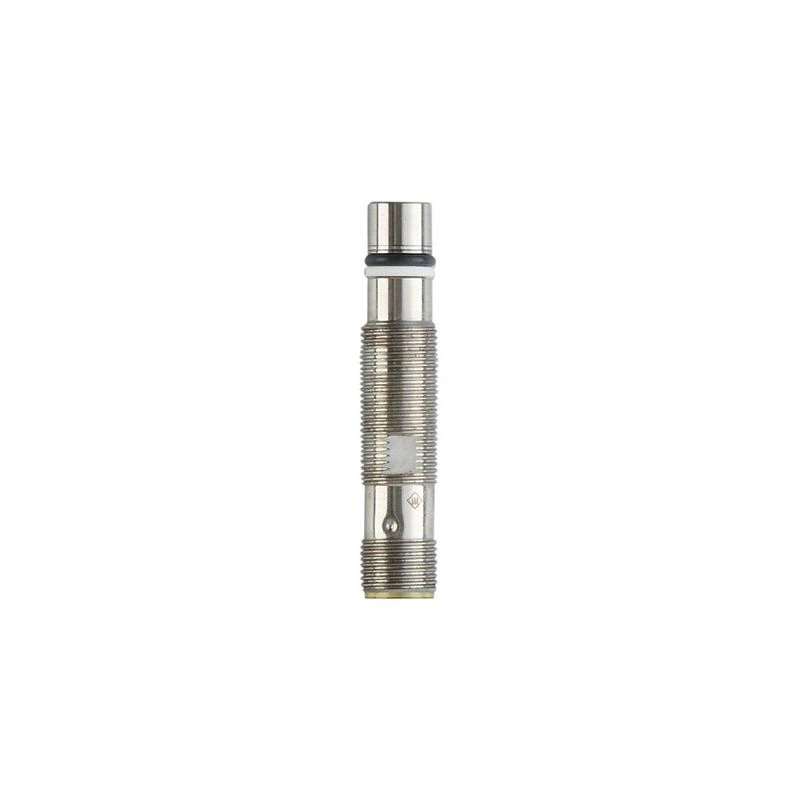

Устойчивый к давлению датчик положения для гидроцилиндров Для обратной связи по положению в гидравлических цилиндрах Устойчивость к давлению до 500 бар Металлическая чувствительная поверхность для тяжелых условий эксплуатации Высокое давление разрыва Срок службы более 10 миллионов циклов давления
Характеристики изделия
| Электрическая конструкция | PNP |
| Функция выхода | нормально открытый / нормально закрытый |
| Диапазон измерения [мм] | 1.8 |
| Корпус | резьбовой тип |
| Размеры [мм] | M12 x 1 / L = 60 |
Применение
| Специальная функция | Цельнометаллический корпус |
| Применение | гидроцилиндры |
| Среда | обнаруживает черные металлы |
| Мин. давление разрыва [бар] | 2000 |
| Номинальное давление [бар] | 500 |
Электрические данные
| Рабочее напряжение [В] | 10...36 DC |
| Потребляемый ток [мА] | < 23 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Электрическая конструкция | PNP |
| Функция выхода | нормально открытый / нормально закрытый |
| Макс. Падение напряжения переключающий выход DC [В] | 1.6 |
| Макс. ток утечки [мА] | 0.1 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 200 |
| Частота коммутации постоянного тока [Гц] | 1000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон измерения [мм] | 1.8 |
Точность / отклонения
| Гистерезис [% от Sr] | < 15 |
| Дрейф точки переключения [% от Sr] | 10 |
| Повторяемость [% от Sr] | 10 |
Условия эксплуатации
| Пиковое давление [бар] | 1000 |
| Температура окружающей среды [°C] | -25...120 |
| Защита | IP 65; IP 68; IP 69K |
Испытания / допуски
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 10 В/м | | EN 61000-4-4 Разрыв | 2 кВ | | EN 61000-4-6 ВЧ проводимый | 10 V | | EN 55011 | класс B | | DIN ISO 11452-5 | 100 В/м |
|
| Виброустойчивость | | EN 60068-2-6 Fc | 20 г 50 циклов развертки, 1 октава в минуту, по 3 осям / 10...3000 Гц -20...50 °C |
|
| Ударопрочность | | EN 60068-2-27 Ea | 100 g 11 мс полусинусоида; 3 удара в каждом направлении по 3 координатным осям / -40...85 °C |
|
| Непрерывная ударопрочность | | EN 60068-2-27 Ea | 40 g 6 мс; 4000 ударов в каждом направлении по 3 координатным осям / -20...50 °C |
|
| MTTF [годы] | 2006 |
| разрешение UL | |
Механические данные
| Вес [г] | 30.7 |
| Корпус | тип резьбы |
| Монтаж | возможность скрытого монтажа |
| Размеры [мм] | M12 x 1 / L = 60 |
| Обозначение резьбы | M12 x 1 |
| Материалы | корпус: нержавеющая сталь; уплотнительное кольцо: FKM; опорное кольцо: PTFE |
| Момент затяжки [Нм] | < 25 |
| Цельнометаллический корпус | да |
Принадлежности
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Соединение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
Устойчивый к давлению датчик положения для гидроцилиндров
