Описание производителя

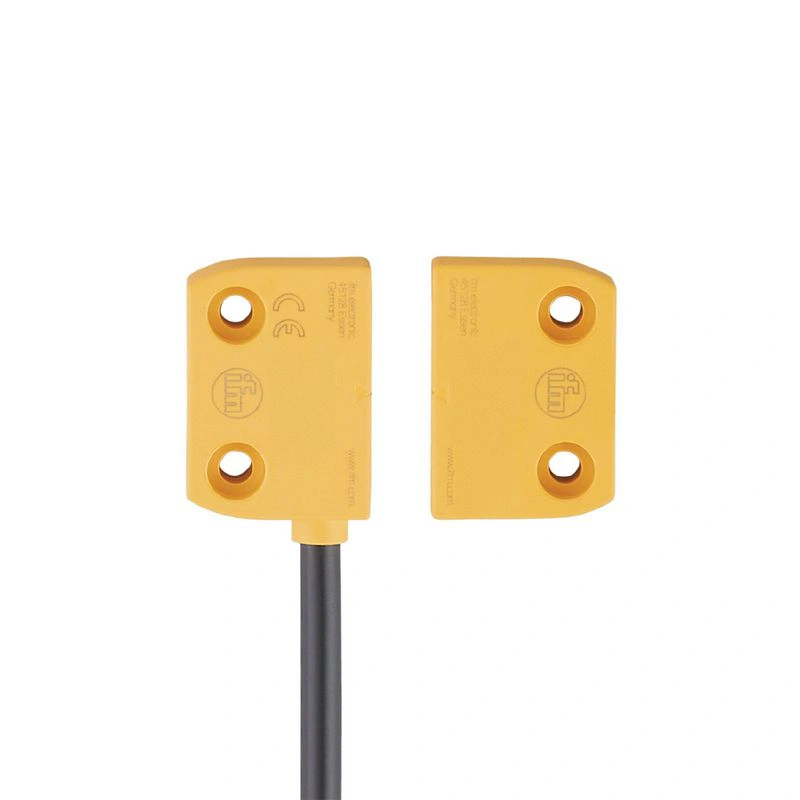

Датчик с магнитным кодом Возможность приведения в действие с разных сторон Скрывается за нержавеющей сталью для защиты от несанкционированного доступа Соответствует новому описанию интерфейса CB24I от ZVEI Соответствует самым высоким уровням безопасности по ISO 13849-1 и SILCL 3 по IEC 62061
Характеристики изделия
| Функция выхода | 2 x нормально открытый; (беспотенциальный) |
| Диапазон измерения [мм] | 5; (с определенным приводом) |
| Корпус | прямоугольный |
| Размеры [мм] | 36 x 13 x 26 |
Применение
| Конструкция | кодированная цель |
| Тип работы | постоянный режим |
Электрические данные
| Рабочее напряжение [В] | 24 DC |
| Номинальное напряжение изоляции [В] | 60 |
| Класс защиты | III |
| Защита от обратной полярности | нет |
| Внутреннее сопротивление (Ri) [Ω] | 10; (1 W) |
Выходы
| Функция выхода | 2 x нормально открытый; (беспотенциальный) |
| Номинальный постоянный ток коммутируемого выхода DC [мА] | 50 |
| Частота коммутации постоянного тока [Гц] | 150 |
| Выходные данные | Тип интерфейса A |
| Устойчивость к короткому замыканию | нет |
| Макс. Емкостная нагрузка CL_max [нФ] | 20 |
Зона обнаружения
| Диапазон измерения [мм] | 5; (с определенным приводом) |
| Безопасное расстояние отключения s(ar) [мм] | 15 |
Время срабатывания
| Время реакции на запрос безопасности [мс] | 10 |
| Макс. время спада [мс] | 0.1 |
| Макс. время изготовления вкл. отскок [мс] | 0.6 |
Условия эксплуатации
| Применение | класс C по EN 60654-1 атмосферостойкое применение |
| Температура окружающей среды [°C] | -25...80 |
| Температура окружающей среды [°C] | 10...40 |
| Примечание по температуре окружающей среды | |
| Макс. относительная влажность воздуха [%] | кратко: 5...95%; постоянно: 5...70 % |
| Давление воздуха [кПа] | 80...106 |
| Макс. высота над уровнем моря [м] | 2000 |
| Солевое распыление | нет |
| Защита | IP 67; IP 69K; (защищенная прокладка кабеля) |
Испытания / сертификаты
| ЭМС | |
| Ударопрочность | | EN 60068-2-27 | 30 г (11 мс) |
|
| Виброустойчивость | | IEC 60068-2-6 | 10 g (10...55 Гц) |
|
Классификация безопасности
| Время работы TM [ч] | ≤ 175200 |
| Время работы ТМ (дополнительная индикация) | |
| B10D | 20.000.000; (без нагрузки; при макс. нагрузка DC 12, 24 В, 50 мА: 400.000) |
Механические данные
| Вес [г] | 405.5 |
| Корпус | прямоугольный |
| Монтаж | возможность установки не заподлицо |
| Размеры [мм] | 36 x 13 x 26 |
| Материалы | PA |
| Момент затяжки [Нм] | 0.8...2 |
Аксессуары
| Поставляемые изделия | | кодированная цель | | крышки: 4 |
|
Примечания
| Примечания | | В сочетании с блоком оценки типа G150xS / AC4x2S возможно достижение уровня PL e (ISO 13849-1) или SIL cl 3 (IEC 62061) |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 6 м, ПВХ, Ø 5 мм; 4 x 0.25 мм² |
