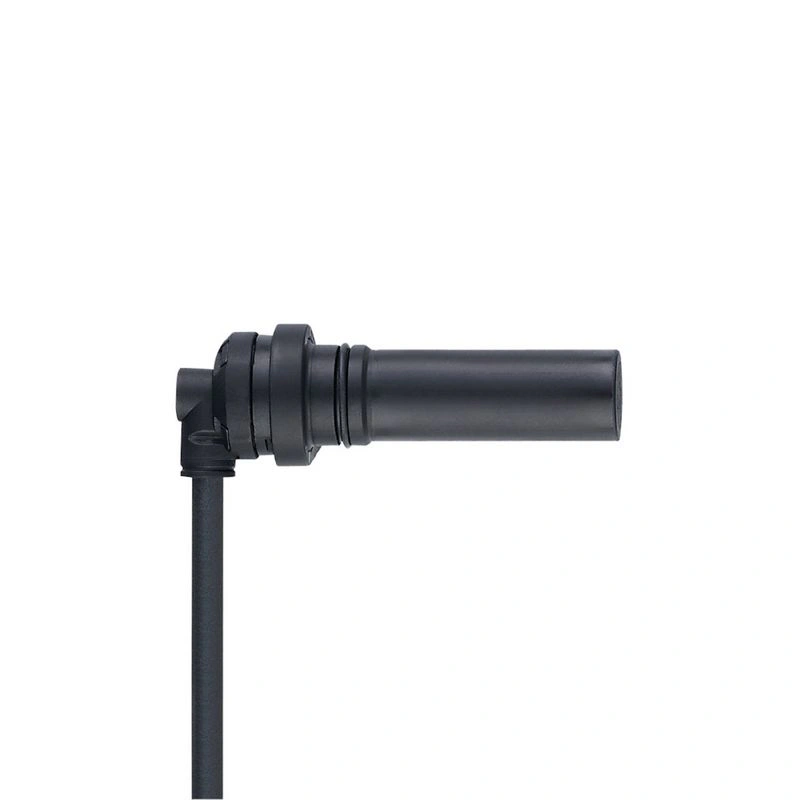

Датчик скорости IFM MXD41,7-BPKG/H/ZH
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик скорости

MX5051

Артикул MXD41,7-BPKG/H/ZH
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Электрическая конструкция PNP
Функция выхода нормально открытый
Размеры [мм] Ø 15 / L = 64.5
Принцип работы Датчик Холла
Рабочее напряжение [В] 10...30 DC
Потребляемый ток [мА] < 40

Описание производителя

Датчик скорости Бесконтактное обнаружение металлических зубчатых колес Для очень высоких частот переключения до 15 000 Гц Точное обнаружение зубчатого колеса Широкий диапазон рабочих температур Быстрая установка с помощью фланцевых адаптеров

Технические данные MXD41,7-BPKG/H/ZH

Характеристики изделия

Электрическая конструкцияPNP
Функция выходанормально открытый
Диапазон измерения [мм]1.7; (Использование зубчатых колес с другим модулем упругости влияет на диапазон срабатывания и фазовое положение.)
Размеры [мм]Ø 15 / L = 64.5

Применение

Принцип работыДатчик Холла

Электрические данные

Рабочее напряжение [В]10...30 DC
Потребляемый ток [мА]< 40
Класс защитыIII
Защита от обратной полярностида

Выходы

Электрическое исполнениеPNP
Функция выходанормально открытый
Макс. Падение напряжения на коммутационном выходе постоянного тока [В]1
Макс. ток утечки [мА]0.1
Номинальный постоянный ток коммутационного выхода DC [мА]50
Номинальный ток кратковременного включения коммутационного выхода [мА]50
Частота коммутации постоянного тока [Гц]1...15000
Защита от короткого замыканияда
Защита от перегрузкида

Зона обнаружения

Диапазон измерения [мм]1.7; (Использование зубчатых колес с другим модулем упругости влияет на диапазон срабатывания и фазовое положение.)
Реальный диапазон измерения Sr [мм]1.7 ± 10 %
Рабочее расстояние [мм]1.38

Условия эксплуатации

Температура окружающей среды [°C]-32...85
ЗащитаIP 65; IP 68; IP 69K

Испытания / допуски

ЭМС
EN 61000-4-24 кВ CD / 8 кВ AD
EN 61000-4-310 В/м
EN 61000-4-42 кВ
EN 61000-4-610 В/м
EN 61000-4-830 А/м
EN 550110 класс B
Устойчивость к ударам
DIN EN 60068-2-2730 g 11 мс полусинус; 3 удара в каждом направлении по 3 координатным осям
Быстрое изменение температуры
EN 60068-2-14 NaTA = -10 °C; TB = 70 °C; t1 = 60 мин; t2 = < 10 с; 20 циклов
Испытание солевым туманом
EN 60068-2-52 KbУровень жесткости 5 (4 цикла испытаний)
MTTF [годы]3718

Механические данные

Вес [г]86.5
Размеры [мм]Ø 15 / L = 64.5
Материалылатунь; PA; уплотнительное кольцо: FKM
Момент затяжки [Нм]7
Модуль зубчатого колеса [мм]1.25
Монтажная длина [мм]45

Примечания

Количество в упаковке1 шт.

Электрическое соединение

СоединениеКабель: 2 м, полиуретан

Диаграммы и графики

сигналы переключения
Диаграммы и графики MX5051
сдвиг фаз 90° +/- 20°
соотношение импульсов и пауз 50 % +/- 10 %
Использование зубчатых колес с другим модулем упругости влияет на диапазон срабатывания и фазовое положение.
Запрос коммерческого предложения

MXD41,7-BPKG/H/ZH

Артикул уже подставлен. Укажите количество и контакт — пришлём цену, срок и условия поставки. Для счёта достаточно ИНН.

Вопросы по этой позиции

Какой срок поставки MXD41,7-BPKG/H/ZH?
Позиция поставляется под заказ. Срок зависит от наличия у дистрибьютора и текущей загрузки завода, поэтому мы не называем его наугад: менеджер проверяет по складам и сообщает точный срок вместе со счётом — до оплаты, а не после.
Это оригинал IFM?
Поставляем оригинальную продукцию IFM через дистрибьюторов производителя. Документы о происхождении и сертификаты, если они предусмотрены для этого типа оборудования, прикладываем к поставке — их можно запросить до оплаты. Аналог вместо оригинала без согласования не поставляем.
Как получить цену и счёт на MXD41,7-BPKG/H/ZH?
Напишите на sales@spectrprom.ru и укажите артикул, количество и желаемый срок. В ответ придёт коммерческое предложение с ценой, сроком и условиями. Если нужен счёт на юридическое лицо — добавьте ИНН, остальные реквизиты мы заполним сами.
Что делать, если MXD41,7-BPKG/H/ZH снят с производства?
Подберём замену по техническим характеристикам в линейке IFM или у другого производителя. Пришлите условия применения — напряжение, ток, тип подключения, класс защиты — и мы предложим варианты с обоснованием, чем они отличаются от исходной позиции.
Какие документы идут с поставкой?
УПД или счёт-фактура с накладной, паспорт изделия и сертификаты соответствия, если они предусмотрены для данного типа оборудования. Работаем с НДС, по договору поставки. Комплект документов согласуем до отгрузки, чтобы не пересылать их задним числом.
Есть ли минимальная партия?
Минимальной партии нет: отгружаем и одну позицию, и серийные объёмы. На количестве от десяти штук цена обычно ниже — при запросе указывайте планируемый объём, это влияет и на стоимость, и на срок.
