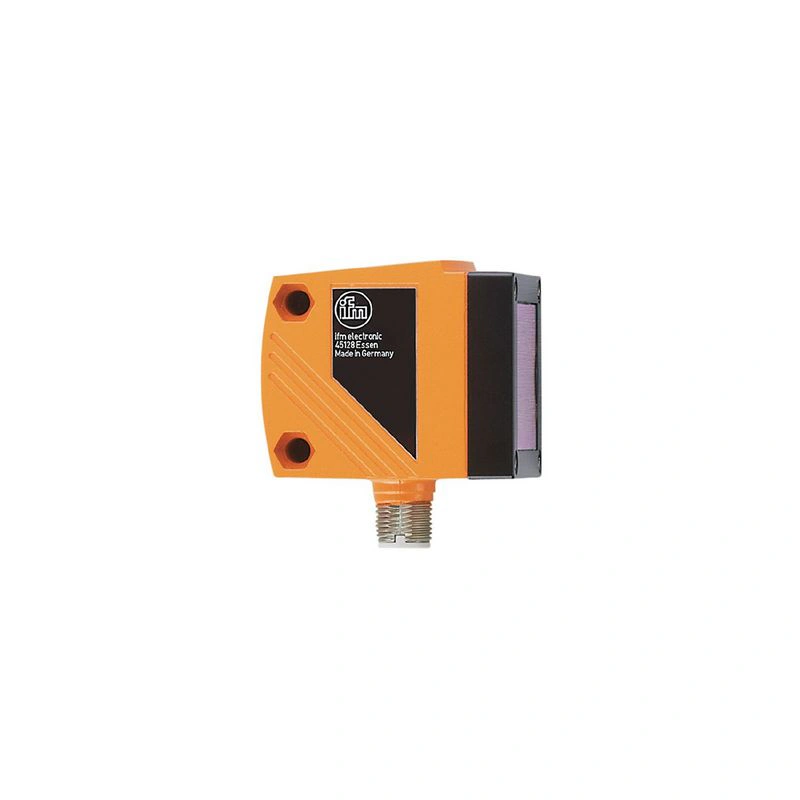

Фотоэлектрический датчик расстояния IFM O1DLF3KG/IO-LINK
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Фотоэлектрический датчик расстояния

O1D102

Артикул O1DLF3KG/IO-LINK
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Класс защиты лазера 2
Корпус прямоугольный
Рабочее напряжение [В] 18...30 DC
Потребляемый ток [мА] < 150
Класс защиты III
Защита от обратной полярности да

Описание производителя

Фотоэлектрический датчик расстояния Надежное оптическое измерение расстояния Два коммутационных выхода, один из которых программируется как аналоговый выход Масштабируемый диапазон измерений и функция окна Использование в системах с подавлением фона Отличное соотношение цена/качество

Технические данные O1DLF3KG/IO-LINK

Характеристики продукта

Класс защиты лазера2
Корпуспрямоугольный

Электрические данные

Рабочее напряжение [В]18...30 DC
Потребляемый ток [мА]< 150
Класс защитыIII
Защита от обратной полярностида
Typ. срок службы [ч]50000

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (программируемый)
Макс. токовая нагрузка на выход [мА]200
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20; (IEC 61131-2)
Макс. нагрузка [Ω]250
Аналоговый выход напряжения [В]0...10; (IEC 61131-2)
Min. сопротивление нагрузки [Ω]5000
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Зона обнаружения

Макс. ширина светового пятна [мм]6
Макс. высота светового пятна [мм]6
Размеры светового пятна относятся к3,5 m
Подавление фона [м]0...4

Диапазон измерения/установки

Диапазон измерения [м]0.2...3.5; (черные глянцевые поверхности)
Частота дискретизации [Гц]1...50; (предустановка: 5)

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация датчика; двоичный канал данных; значение процесса; диагностика датчика
режим SIOда
Требуемый тип ведущего портаA
Аналоговые данные процесса2
Двоичные данные процесса3
мин. время цикла процесса [мс]6
Поддерживаемые идентификаторы устройств
Тип эксплуатацииИдентификатор устройства
По умолчанию808

Условия эксплуатации

Температура окружающей среды [°C]-10...60
ЗащитаIP 67

Испытания / сертификаты

ЭМС
EN 60947-5-2
Класс защиты лазера2
Указания по защите от лазера
Осторожно:лазерное излучение
Питание:<= 4,0 мВт
Длина волны:650 нм
импульс:1,3 нс
Не смотреть на луч.
Избегайте воздействия лазерного излучения.
класс лазера:2
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует 21 CFR 1040, за исключением отклонений согласно Laser Notice No. 50, от июня 2007 г.
Сроки наработки на отказ [годы]173

Механические данные

Вес [г]241.7
Корпуспрямоугольный
Размеры [мм]59 x 42 x 52
Материалыкорпус: литой цинк; передняя панель: стекло; светодиодное окно: ПК
Выравнивание объективабоковая линза

Дисплеи / элементы управления

Дисплей
состояние переключения2 x светодиода, желтый
работасветодиод, зеленый
значение расстояния, программированиеалфавитно-цифровой дисплей, 4-разрядный

Принадлежности

Аксессуары (опция)
Защитная крышка, E21133

Примечания

Примечания
рабочее напряжение "класс питания 2" согласно cULus
Количество упаковок1 шт.

Электрическое соединение

ПодключениеРазъем: 1 x M12; кодировка: A

Прочие данные

ПараметрДиапазон настройкиЗаводская настройка
Uniмм, м, дюйммм
OU1Hno, Hnc, Fno, FncHno
SP1 [мм]200...35001000
nSP1 [мм]200...3500800
FSP1 [мм]200...35001200
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2 [мм]200...35002000
nSP2 [мм]200...35001800
FSP2 [мм]200...35002200
ASP [мм]0...35000
AEP [мм]0...35003500
частота [Гц]1...505
dS1 [с]0...0.1...50
dr1 [s]0...0.1...50
dS2 [с]0...0.1...50
dr2 [s]0...0.1...50
dFo [с]0...0.1...50
dISd1...3 ; rd1...3; OFFd3
повторяемость измеренных значенийточность
белый (90 % ремиссии)серый (18 % ремиссии)белый (90 % ремиссии)серый (ремиссия 18 %)
200...1000 мм± 6.5 мм±7.5 мм± 32 мм± 40 мм
1000...2000 мм± 8 мм±9.5 мм± 33 мм± 40 мм
2000...3000 мм± 17 мм±19 мм± 42 мм± 50 мм
3000...3500 мм± 23 мм±25 мм± 50 мм± 55 мм
Значения действительны при
постоянные условия окружающей среды23 °C / 960 гПа
минимальное время включения в минутах10
