Описание производителя

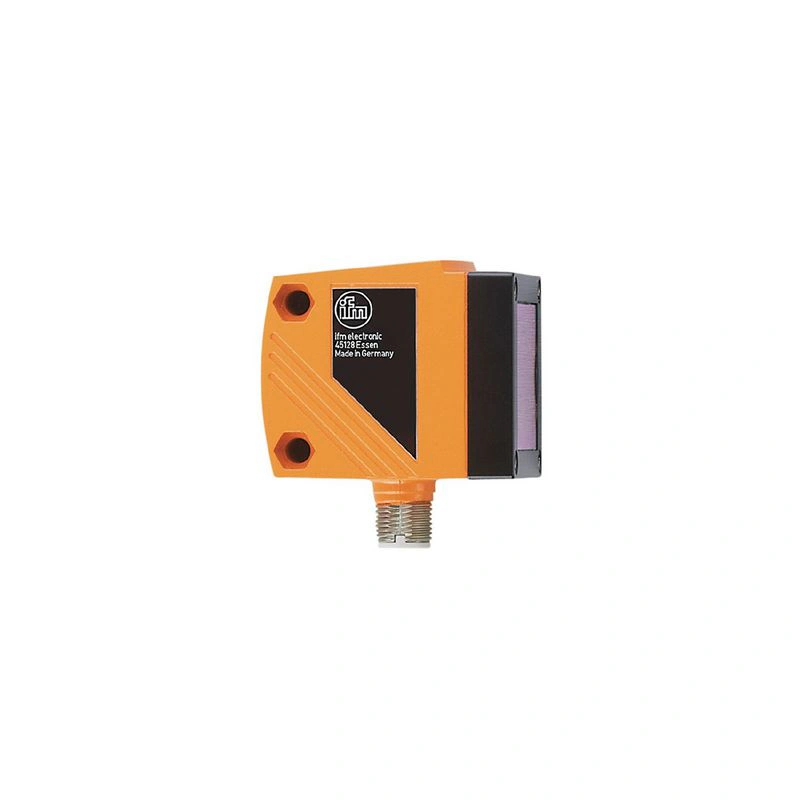

Фотоэлектрический датчик расстояния Надежное оптическое обнаружение объектов с большой дальностью до 10 м Точное подавление фона Масштабируемый диапазон измерений и функция окна Использование в системах с подавлением фона Отличное соотношение цена/производительность
Характеристики изделия
Применение
| Специальная функция | Подавление фона |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC |
| Потребляемый ток [мА] | < 150 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Typ. срок службы [ч] | 50000 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Выходы
| Общее количество выходов | 1 |
| Электрическое исполнение | NPN |
| Количество цифровых выходов | 1 |
| Функция выхода | нормально открытый / нормально закрытый; (программируемый) |
| Макс. Токовая нагрузка на выход [мА] | 200 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Макс. ширина светового пятна [мм] | 15 |
| Макс. высота светового пятна [мм] | 15 |
| Размеры светового пятна см | 10 m |
| Возможность подавления фона | да |
| Подавление фона [м] | 10...100 |
Диапазон измерения/установки
| Диапазон измерения [м] | 0.2...10; (белая бумага 200 x 200 мм 90% подавления) |
| Частота дискретизации [Гц] | 5 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Профили | Интеллектуальный датчик: Идентификация датчика; двоичный канал данных; значение процесса; диагностика датчика |
| Режим SIO | да |
| Требуемый тип порта ведущего устройства | A |
| Аналоговые данные процесса | 2 |
| Двоичные данные процесса | 1 |
| Min. время цикла процесса [мс] | 6 |
Условия эксплуатации
| Температура окружающей среды [°C] | -10...60 |
| Защита | IP 67 |
Испытания / допуски
| Класс защиты лазера | 2 |
| Указания по лазерной защите | | Внимание: | лазерное излучение | | Питание: | <= 4,0 мВт | | Длина волны: | 650 нм | | импульс: | 1,3 нс | | Не смотреть в луч. | | Избегайте воздействия лазерного излучения. | | класс лазера: | 2 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | Соответствует 21 CFR 1040, за исключением отклонений согласно Laser Notice No. 50, от июня 2007 г. |
|
| Сроки наработки на отказ [лет] | 106 |
Механические данные
| Вес [г] | 285.5 |
| Размеры [мм] | 59 x 42 x 52 |
| Материалы | корпус: литой цинк; передняя панель: стекло; светодиодное окно: PC |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | Светодиод, желтый | | работа | Светодиод, зеленый | | значение расстояния, программирование | алфавитно-цифровой дисплей, 4 цифры |
|
Аксессуары
Примечания
| Примечания | | рабочее напряжение "класс электропитания 2" согласно cULus |
|
| Количество упаковок | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A |
