Фотоэлектрический датчик расстояния IFM O1DLF3KG

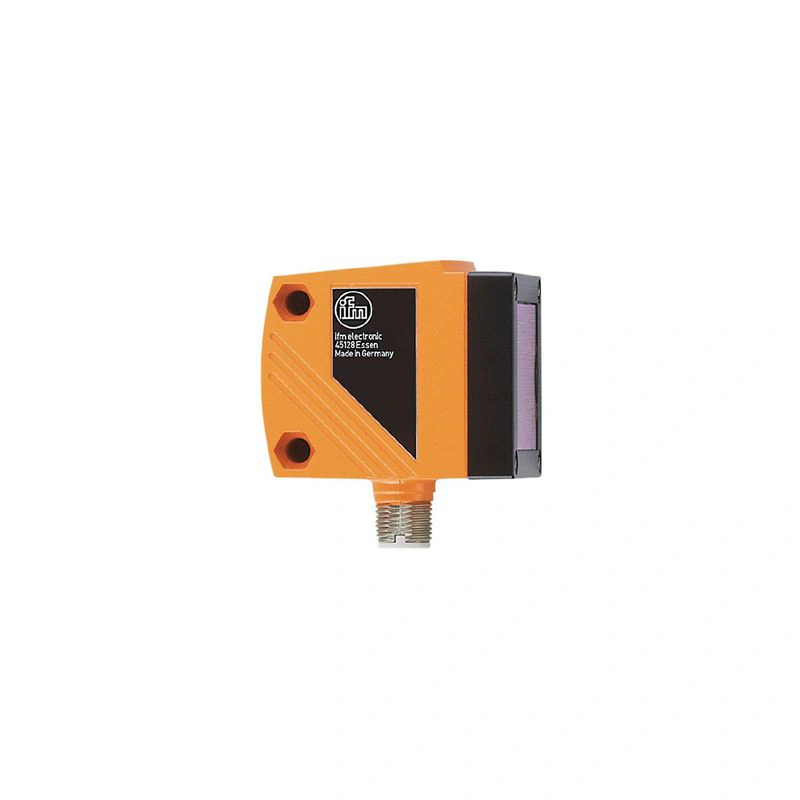

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Фотоэлектрический датчик расстояния

O1D106

Артикул O1DLF3KG
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Класс защиты лазера 2
Корпус прямоугольный
Рабочее напряжение [В] 18...30 DC
Потребляемый ток [мА] < 150
Класс защиты III
Защита от обратной полярности да

Описание производителя

Фотоэлектрический датчик расстояния Надежное оптическое измерение расстояния Дальность до 75 м для использования на кранах Два коммутационных выхода, один из которых программируется как аналоговый выход Отличное соотношение цена/производительность Широкий выбор компонентов для быстрого монтажа и точной настройки

Технические данные O1DLF3KG

Характеристики продукта

Класс защиты лазера2
Корпуспрямоугольный

Электрические данные

Рабочее напряжение [В]18...30 DC
Потребляемый ток [мА]< 150
Класс защитыIII
Защита от обратной полярностида
Typ. срок службы [ч]50000

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (программируемый)
Макс. токовая нагрузка на выход [мА]200
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20; (масштабируемая IEC 61131-2)
Макс. нагрузка [Ω]250
Аналоговый выход напряжения [В]0...10; (масштабируемый IEC 61131-2)
Мин. сопротивление нагрузки [Ω]5000
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Зона обнаружения

Макс. ширина светового пятна [мм]150
Макс. высота светового пятна [мм]150
Размеры светового пятна см75 m
Подавление фона [м]75...150

Диапазон измерения/установки

Диапазон измерения [м]1...75; (отражатель E21159)
Частота дискретизации [Гц]1...33

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
стандарт SDCIIEC 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация датчика; двоичный канал данных; значение процесса; диагностика датчика
Режим SIOда
Необходимый тип главного портаA
Аналоговые данные процесса1
Технологические данные двоичные2
Мин. время цикла процесса [мс]6
Поддерживаемые идентификаторы устройств
Тип работыDeviceID
По умолчанию810

Условия эксплуатации

Температура окружающей среды [°C]-10...60
ЗащитаIP 67

Испытания / сертификаты

ЭМС
EN 60947-5-2
Класс защиты лазера2
Указания по защите лазера
Внимание:лазерное излучение
Мощность:<= 4,0 мВт
Длина волны:650 нм
импульс:1,3 нс
Не смотреть на луч.
Избегайте воздействия лазерного излучения.
класс лазера:2
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует 21 CFR 1040, за исключением отклонений согласно Laser Notice No. 50, от июня 2007 г.
Время наработки на отказ [годы]106

Механические данные

Вес [г]312
Корпуспрямоугольный
Размеры [мм]59 x 42 x 52
Материалыкорпус: литой цинк; передняя панель: стекло; светодиодное окно: ПК
Выравнивание объективабоковая линза

Дисплеи / элементы управления

Дисплей
состояние переключения2 x светодиода, желтый
работасветодиод, зеленый
значение расстояния, программированиеалфавитно-цифровой дисплей, 4 цифры

Примечания

Примечания
рабочее напряжение "класс питания 2" согласно cULus
Количество в упаковке1 шт.

Электрическое соединение

СоединениеРазъем: 1 x M12; кодировка: A

Другие данные

ПараметрДиапазон настройкиЗаводская настройка
Uniм, футыm
OU1Hno, Hnc, Fno, FncHno
SP11.00...75.0010.00
nSP11.00...75.008.00
FSP11.00...75.0012.00
OU2Hno, Hnc, Fno, Fnc, I, UI
SP21.00...75.0020.00
nSP21.00...75.0018.00
FSP21.00...75.0022.00
ASP0...75.000
AEP0...75.0075.00
ЧАСТОТА [Гц]1...3315
dS10...0.1...50
dr10...0.1...50
dS20...0.1...50
dr20...0.1...50
dFo0...0.1...50.2
dISd1...3; rd1...3; OFFd3
повторяемость/точность
повторяемость измеренных значенийточность
1...25 m± 15 мм± 35 мм
30 m± 15 мм± 35 мм
40 m± 15 мм± 35 мм
50 m± 19 мм± 39 мм
60 m± 27 мм± 47 мм
70 m± 43 мм± 63 мм
Частота выборки
Отражатель33 Гц
повторяемость/точность
повторяемость измеренных значенийточность
1...75 m± 15 мм± 35 мм
Частота выборки
Рефлектор1 Гц
Значения действительны при
Посторонний свет на объекте< 100 клк
постоянные условия окружающей среды23 °C / 960 гПа
минимальное время включения в минутах10
