Фотоэлектрический датчик расстояния IFM O1DLF3KG/IO-LINK

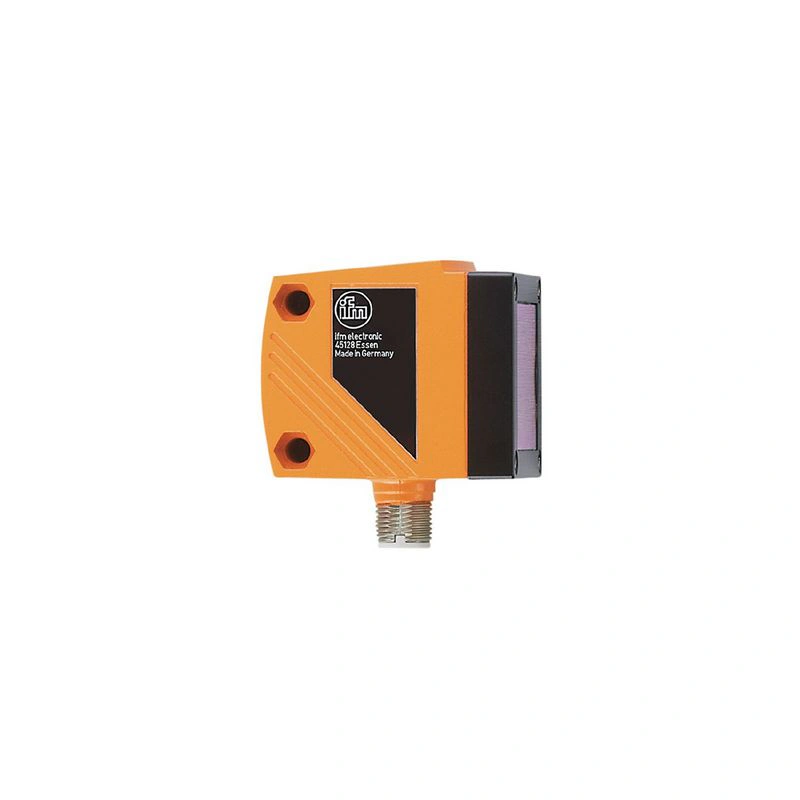

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Фотоэлектрический датчик расстояния

O1D108

Артикул O1DLF3KG/IO-LINK
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Класс защиты лазера 2
Корпус прямоугольная
Применение [м] 0.2...100
Рабочее напряжение [В] 18...30 DC; ("класс питания 2" согласно cULus)
Потребляемый ток [мА] < 150
Класс защиты III

Описание производителя

Фотоэлектрический датчик расстояния Надежное оптическое измерение расстояния с подавлением фона Два переключающих выхода, один из которых программируется как аналоговый выход Масштабируемый диапазон измерений и функция окна Использование в приложениях с подавлением фона Отличное соотношение цена/производительность

Технические данные O1DLF3KG/IO-LINK

Характеристики изделия

Класс защиты лазера2
Корпуспрямоугольный

Применение

Применение [м]0.2...100

Электрические данные

Рабочее напряжение [В]18...30 DC; ("класс питания 2" согласно cULus)
Потребляемый ток [мА]< 150
Класс защитыIII
Защита от обратной полярностида
Typ. срок службы [ч]50000

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выводанормально разомкнутый / нормально замкнутый; (программируемый)
Макс. токовая нагрузка на каждый выход [мА]200
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20; (IEC 61131-2)
Макс. нагрузка [Ω]250
Аналоговый выход напряжения [В]0...10; (IEC 61131-2)
Мин. сопротивление нагрузки [Ω]5000
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Зона обнаружения

Макс. ширина светового пятна [мм]25
Макс. высота светового пятна [мм]25
Размеры светового пятна относятся к18 m
Подавление фона [м]< 100

Диапазон измерения/установки

Диапазон измерения [м]0.2...18; (белая бумага 200 x 200 мм 90 % ремиссии)
Частота дискретизации [Гц]1...33

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация датчика; двоичный канал данных; значение процесса; диагностика датчика
режим SIOда
Требуемый тип порта ведущего устройстваA
Аналоговые данные процесса2
Двоичные данные процесса2
Min. время цикла процесса [мс]6
Поддерживаемые идентификаторы устройств
Тип работыИдентификатор устройства
По умолчанию811

Условия эксплуатации

Температура окружающей среды [°C]-10...60
ЗащитаIP 67

Тесты / сертификаты

ЭМС
EN 60947-5-2
Класс защиты лазера2
Указания по защите лазера
Внимание:лазерное излучение
Питание:<= 4,0 мВт
Длина волны:650 нм
импульс:1,3 нс
Не смотрите на луч.
Избегайте воздействия лазерного излучения.
класс лазера:2
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует 21 CFR 1040, за исключением отклонений в соответствии с лазерным уведомлением №. 50, от июня 2007 г.
Сроки службы [годы]106

Механические данные

Вес [г]305
Корпуспрямоугольная
Размеры [мм]59 x 42 x 52
Материалыкорпус: литой цинк; передняя панель: стекло; светодиодное окно: ПК
Выравнивание объективабоковая линза

Дисплеи / элементы управления

Дисплей
состояние переключения2 x светодиод, желтый
работаСветодиод, зеленый
значение расстояния, программированиеалфавитно-цифровой дисплей, 4-значный

Аксессуары

Аксессуары (опция)
Защитная крышка, E21133

Примечания

Количество упаковок1 шт.

Электрическое соединение

СоединениеРазъем: 1 x M12; кодировка: A

Другие данные

ПараметрДиапазон настройкиЗаводская настройка
Uniм, дюймm
OU1Hno, Hnc, Fno, FncHno
SP10.20...18.001.00
nSP10.20...18.000.80
FSP10.20...18.001.20
OU2Hno, Hnc, Fno, Fnc, I, UI
SP20.20...18.002.00
nSP20.20...18.001.80
FSP20.20...18.002.20
ASP0...18.000
AEP0...18.0018.00
частота [Гц]1...1515
dS10...0.1...50
dr10...0.1...50
dS20...0.1...50
dr20...0.1...50
dFo0...0.1...50
dISd1...3 ; rd1...3; OFFd3
повторяемость/точность
повторяемость измеренных значенийточность
белый (90 % ремиссия)серый (18 % отклонение)белый (90 % ослабление)серый (18 % деления)
0.20...1.0 m± 0.45 см± 0.6 см± 1.5 см± 1.6 см
1.00...2.00 m± 0.5 см± 0.8 см± 1.5 см± 1.8 см
2.00...4.00 m± 1.25 см± 1.9 см± 2.25 см± 3.0 см
4.00...6.00 m± 2.0 см± 3.0 см± 3.0 см± 4.0 см
6.00...10.00 m± 3.5 см± 5.0 см± 4.5 см± 6.0 см
10.00...18.00 m± 5.0 см± 6.0 см
Частота отбора проб15 Гц
Посторонний свет на объекте< 10 клкс
Эти значения применимы при
постоянные условия окружающей среды23 °C / 960 гПа
минимальное время включения в минутах10
повторяемость/точность
повторяемость измеренных значенийточность
белый (90 % ремиссии)серый (ремиссия 18 %)белый (90 % ремиссии)серый (ремиссия 18 %)
0.20...1.0 m± 0.45 см± 0.6 см± 1.5 см± 1.6 см
1.00...2.00 m± 0.5 см± 0.8 см± 1.5 см± 1.8 см
2.00...4.00 m± 1.6 см± 1.9 см± 2.5 см± 3.0 см
4.00...6.00 m± 2.4 см± 3.3 см± 3.5 см± 4.5 см
6.00...10.00 m± 5.0 см± 6.5 см
Скорость отбора проб15 Гц
Посторонний свет на объекте< 40 клкс
Значения действительны при
постоянные условия окружающей среды23 °C / 960 гПа
минимальное время включения в минутах10
В случае повышенной посторонней освещенности объекта (до 40 клк) действуют следующие характеристики:
белый (90 % ремиссия)серый (18 % ремиссии)черный (6 % ремиссии)
Диапазон измерения0.2...10 m0.2...6 m0.2...4 m
