Фотоэлектрический датчик расстояния IFM O1DLF3KG/IO-LINK

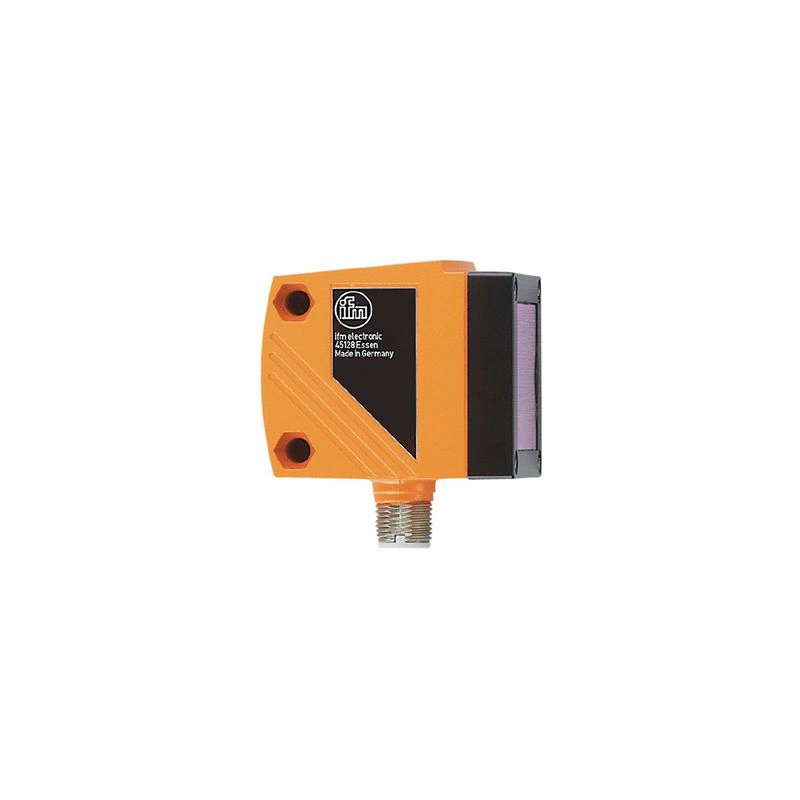

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Фотоэлектрический датчик расстояния

O1D120

Артикул O1DLF3KG/IO-LINK
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Класс защиты лазера 2
Корпус прямоугольный
Специальная функция Подавление фона
Рабочее напряжение [В] 18...30 ПОСТОЯННЫЙ ТОК
Потребляемый ток [мА] < 150
Класс защиты III

Описание производителя

Фотоэлектрический датчик расстояния Надежное оптическое измерение расстояния с большим диапазоном до 10 м Два коммутационных выхода, один из которых программируется как IO-Link, а другой - как аналоговый выход Масштабируемый диапазон измерения и функция окна Использование в системах с подавлением фона Отличное соотношение цены и качества

Технические данные O1DLF3KG/IO-LINK

Характеристики продукта

Класс защиты лазера2
Корпуспрямоугольный

Применение

Специальная функцияПодавление фона

Электрические данные

Рабочее напряжение [В]18...30 ПОСТОЯННЫЙ ТОК
Потребляемый ток [мА]< 150
Класс защитыIII
Защита от обратной полярностида
Тип. срок службы [ч]50000

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (программируемый)
Макс. токовая нагрузка на выход [мА]200
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20
Макс. нагрузка [Ω]250
Аналоговый выход напряжения [В]0...10
Мин. сопротивление нагрузки [Ω]5000
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Зона обнаружения

Макс. ширина светового пятна [мм]15
Макс. высота светового пятна [мм]15
Размеры светового пятна см10 m
Возможность подавления фонада
Подавление фона [м]0...19

Диапазон измерения/установки

Диапазон измерения [м]0.2...10; (белая бумага 200 x 200 мм 90% ремиссия)
Частота дискретизации [Гц]1...50

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
стандарт SDCIМЭК 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация датчика; двоичный канал данных; значение процесса; диагностика датчика
Режим SIOда
Требуемый тип ведущего портаA
Аналоговые данные процесса2
Двоичные данные процесса3
Min. время цикла процесса [мс]6
Поддерживаемые идентификаторы устройств
Тип работыDeviceID
По умолчанию806

Условия эксплуатации

Температура окружающей среды [°C]-10...60
ЗащитаIP 67

Тесты / сертификаты

ЭМС
EN 60947-5-2
Класс защиты лазера2
Указания по защите от лазера
Осторожно:лазерный свет
Мощность:<= 4,0 мВт
Длина волны:650 нм
импульс:1,3 нс
Не смотреть в луч.
Избегайте воздействия лазерного излучения.
класс лазера:2
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует 21 CFR 1040, за исключением отклонений согласно Laser Notice No. 50, от июня 2007 г.

Механические данные

Вес [г]317
Корпуспрямоугольный
Размеры [мм]59 x 42 x 52
Материалыкорпус: литой цинк; передняя панель: стекло; светодиодное окно: ПК
Выравнивание объективабоковая линза

Дисплеи / элементы управления

Дисплей
состояние переключения2 x LED, желтый
работасветодиод, зелёный
значение расстояния, программированиеалфавитно-цифровой дисплей, 4 цифры

Принадлежности

Аксессуары (опция)
Защитная крышка, E21133

Примечания

Количество в упаковке1 шт.

Электрическое соединение

ПодключениеРазъем: 1 x M12; кодировка: A

Другие данные

ПараметрДиапазон настройкиЗаводская настройка
Uniмм, м, дюйммм
OU1Hno, Hnc, Fno, FncHno
SP1 [мм]200...99991000
nSP1 [мм]200...9999800
FSP1 [мм]200...99991200
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2 [мм]200...99992000
nSP2 [мм]200...99991800
FSP2 [мм]200...99992200
ASP [мм]0...99990
AEP [мм]0...99999999
частота [Гц]1...505
dS1 [с]0...0.1...50
dr1 [s]0...0.1...50
dS2 [с]0...0.1...50
dr2 [s]0...0.1...50
dFo [с]0...0.1...50
dISd1...3 ; rd1...3; OFFd3
повторяемость/точность
расстояние чтения/записи (мм)повторяемость измеренных значенийточность
белый (90 % ремиссия)серый (ремиссия 18 %)белый (90 % ремиссии)серый (ремиссия 18 %)
200...1000 мм± 5.0 мм±7.5 мм± 15.0 мм± 18.0 мм
1000...2000 мм± 5.5 мм±10.0 мм± 15.0 мм± 20.0 мм
2000...4000 мм± 17.5 мм±22.5 мм± 25.0 мм± 32.0 мм
4000...6000 мм± 27.5 мм±40.0 мм± 35.0 мм± 50.0 мм
6000...10000 мм± 60.0 мм± 70.0 мм
Частота выборки50 Гц
Посторонний свет на объекте< 40 клх
повторяемость/точность
расстояние чтения/записи (мм)повторяемость измеренных значенийточность
белый (90 % ремиссия)серый (ремиссия 18 %)белый (90 % ремиссии)серый (ремиссия 18 %)
200...1000 мм± 16.5 мм±16.5 мм± 26.5 мм± 26.5 мм
1000...2000 мм± 16.5 мм±16.5 мм± 26.5 мм± 26.5 мм
2000...4000 мм± 30.0 мм±37.0 мм± 40.0 мм± 47.0 мм
4000...6000 мм± 37.0 мм±57.0 мм± 47.0 мм± 67.0 мм
6000...10000 мм± 75.0 мм-± 85.0 мм-
Частота выборки50 Гц
Посторонний свет на объекте40...100 klx
повторяемость/точность
расстояние считывания/записи (мм)повторяемость измеренных значенийточность
белый (90 % ремиссии)серый (ремиссия 18 %)белый (90 % отклонение)серый (18 % ремиссии)
200...1000 мм± 4.0 мм±4.5 мм± 14.0 мм± 15.0 мм
1000...2000 мм± 4.5 мм±6.0 мм± 14.5 мм± 16.0 мм
2000...4000 мм± 13.5 мм±14.5 мм± 23.5 мм± 24.0 мм
4000...6000 мм± 19.0 мм±21.0 мм± 29.0 мм± 31.0 мм
6000...10000 мм± 37.0 мм-± 47.0 мм-
Частота выборки1 Гц
Посторонний свет на объекте< 40 клк
повторяемость/точность
расстояние чтения/записи (мм)повторяемость измеренных значенийточность
белый (90 % ремиссии)серый (18 % ремиссии)белый (90 % ремиссии)серый (ремиссия 18 %)
200...1000 мм± 10.0 мм± 10.0 мм± 20.0 мм± 20.0 мм
1000...2000 мм± 10.0 мм± 10.0 мм± 20.0 мм± 20.0 мм
2000...4000 мм± 17.0 мм± 18.0 мм± 27.0 мм± 28.0 мм
4000...6000 мм± 22.0 мм± 25.0 мм± 32.0 мм± 35.0 мм
6000...10000 мм± 37.0 мм-± 47.0 мм-
Дальность по черному объекту (6 % деления)<= 4000 мм
Значения действительны при
Посторонний свет на объекте< 40...100 клк
постоянные условия окружающей среды23 °C / 960 гПа
минимальное время включения в минутах10
