Описание производителя

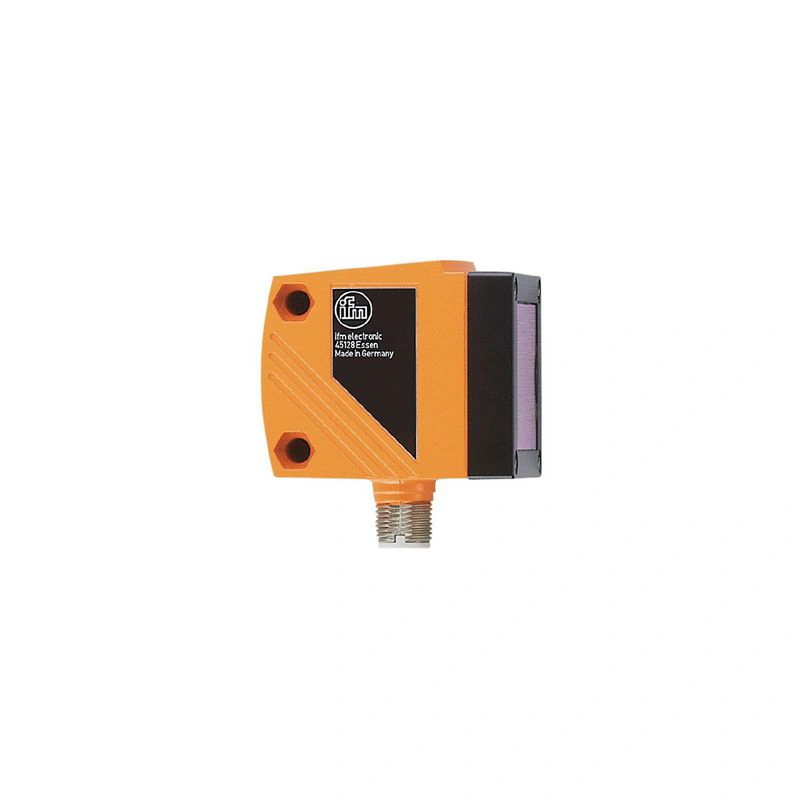

Фотоэлектрический датчик расстояния Надежное оптическое измерение расстояния с высокой дальностью до 10 м Два коммутационных выхода, один из которых программируется как аналоговый выход Масштабируемый диапазон измерения и функция окна Использование в системах с подавлением фона Нагрев линзы с контролем температуры
Характеристики продукта
| Класс защиты лазера | 2 |
| Корпус | прямоугольный |
Электрические данные
| Рабочее напряжение [В] | 23...25 ПОСТОЯННЫЙ ТОК; ("класс питания 2" согласно cULus) |
| Потребляемый ток [мА] | < 150; (250: <5 °C) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Typ. срок службы [ч] | 50000 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Электрическая конструкция | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (программируемый) |
| Макс. токовая нагрузка на выход [мА] | 200 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20; (IEC 61131-2) |
| Макс. нагрузка [Ω] | 250 |
| Аналоговый выход напряжения [В] | 0...10; (IEC 61131-2) |
| Min. сопротивление нагрузки [Ω] | 5000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Макс. ширина светового пятна [мм] | 15 |
| Макс. высота светового пятна [мм] | 15 |
| Размеры светового пятна относятся к | 10 m |
| Подавление фона [м] | < 19 |
Диапазон измерения/установки
| Диапазон измерения [м] | 0.2...10; (белая бумага 200 x 200 мм 90% ремиссия) |
| Частота дискретизации [Гц] | 1...50 |
Условия эксплуатации
| Температура окружающей среды [°C] | -26...60 |
| Защита | IP 67 |
Тесты / одобрения
| ЭМС | |
| Класс защиты лазера | 2 |
| Указания по защите от лазерного излучения | | Осторожно: | лазерный свет | | Мощность: | <= 4,0 мВт | | Длина волны: | 650 нм | | импульс: | 1,3 нс | | Не смотреть в луч. | | Избегайте воздействия лазерного излучения. | | Класс лазера: | 2 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | Соответствует 21 CFR 1040, за исключением отклонений согласно Laser Notice No. 50, от июня 2007 г. |
|
| Разрешение UL | | Ta | -10...60 °C | | Тип корпуса | Тип 1 | | источник питания | Класс 2 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 249.2 |
| Корпус | прямоугольный |
| Размеры [мм] | 59 x 42 x 52 |
| Материалы | корпус: литой цинк; передняя панель: стекло; светодиодное окно: ПК |
| Выравнивание линзы | боковая линза |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 2 x светодиода, желтый | | работа | Светодиод, зеленый | | значение расстояния, программирование | алфавитно-цифровой дисплей, 4 разряда |
|
| Рабочие элементы | | электронный замок, активирован |
|
Аксессуары
Примечания
| Примечания | | Нагрев линзы с контролем температуры |
|
| Количество в упаковке | 1 шт. |
Электрическое соединение - вилка
| Подключение | Разъем: 1 x M12; кодировка: A |
