Фотоэлектрический датчик расстояния IFM O1DLF3KG/IO-LINK

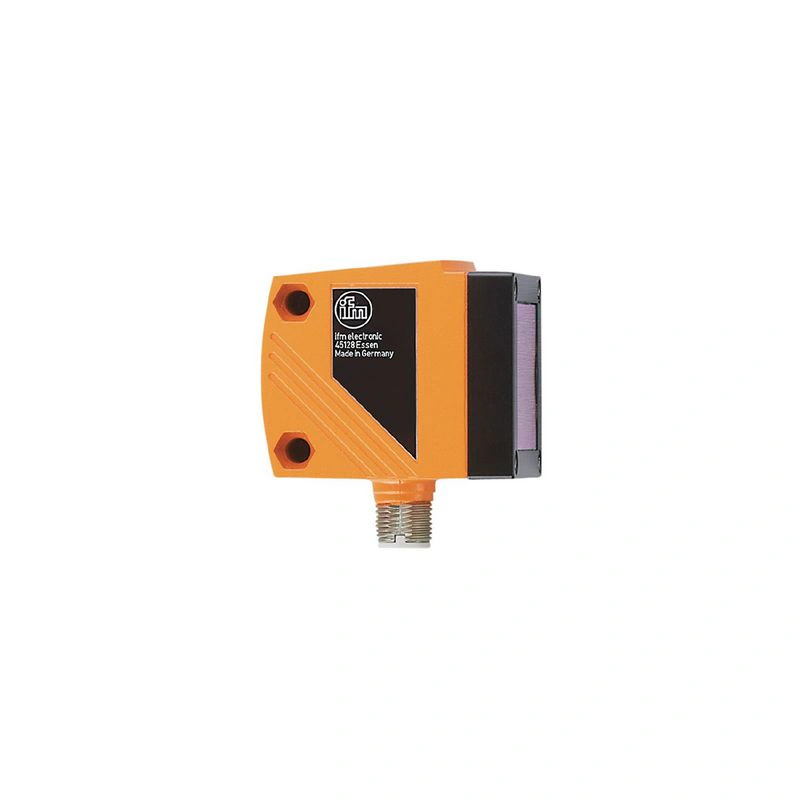

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Фотоэлектрический датчик расстояния

O1D155

Артикул O1DLF3KG/IO-LINK
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Тип светильника красный свет
Класс защиты лазера 1
Корпус прямоугольный
Рабочее напряжение [В] 18...30 DC
Потребляемый ток [мА] < 150
Класс защиты III

Описание производителя

Фотоэлектрический датчик расстояния Надежное оптическое измерение расстояния с большим диапазоном до 6 м Два коммутационных выхода, один из которых программируется как аналоговый выход Масштабируемый диапазон измерений и функция окна Класс защиты лазера 1 в соответствии с требованиями автомобильной промышленности Отличное соотношение цена/производительность

Технические данные O1DLF3KG/IO-LINK

Характеристики изделия

Тип светильникакрасный свет
Класс защиты лазера1
Корпуспрямоугольный

Электрические данные

Рабочее напряжение [В]18...30 DC
Потребляемый ток [мА]< 150
Класс защитыIII
Защита от обратной полярностида
Тип светильникакрасный свет
Длина волны [нм]650
Typ. срок службы [ч]50000

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (программируется)
Макс. токовая нагрузка на выход [мА]200
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20; (IEC 61131-2)
Макс. нагрузка [Ω]250
Аналоговый выход напряжения [В]0...10; (IEC 61131-2)
Мин. сопротивление нагрузки [Ω]5000
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Зона обнаружения

Макс. ширина светового пятна [мм]8
Макс. высота светового пятна [мм]8
Размеры светового пятна см6 m
Подавление фона [м]6...100

Диапазон измерения/установки

Диапазон измерения [м]0.3...6; (белая бумага 200 x 200 мм 90% ремиссии)
Частота дискретизации [Гц]1...33

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация датчика; канал двоичных данных, значение процесса; диагностика датчика
Режим SIOда
Требуемый тип порта ведущего устройстваA
Аналоговые данные процесса2
Двоичные данные процесса2
Мин. время цикла процесса [мс]6
Поддерживаемые идентификаторы устройств
Тип работыDeviceID
По умолчанию812

Условия эксплуатации

Температура окружающей среды [°C]-10...60
ЗащитаIP 67

Испытания / допуски

ЭМС
EN 60947-5-2
Класс защиты лазера1
Указания по защите от лазера
Внимание:лазерное излучение
класс лазера:1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует 21 CFR 1040, за исключением отклонений согласно Laser Notice No. 50, от июня 2007 г.
MTTF [годы]186

Механические характеристики

Вес [г]310.5
Корпуспрямоугольный
Размеры [мм]59 x 42 x 52
Материалыкорпус: литой цинк; передняя панель: стекло; светодиодное окно: ПК

Дисплеи / элементы управления

Дисплей
состояние переключения2 x светодиода, желтый
операциясветодиод, зеленый
значение расстояния, программированиеалфавитно-цифровой дисплей, 4-значный

Принадлежности

Аксессуары (опция)
Защитная крышка, E21133

Примечания

Примечания
рабочее напряжение "класс поставки 2" согласно cULus
Количество в упаковке1 шт.

Электрическое соединение

СоединениеРазъем: 1 x M12; кодировка: A

Другие данные

ПараметрДиапазон настройкиЗаводская настройка
Uniмм, м, дюйммм
OU1Hno, Hnc, Fno, FncHno
SP1300...59991000
nSP1300...5999800
FSP1300...59991200
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2300...59992000
nSP2300...59991800
FSP2300...59992200
ASP0...59990
AEP0...59995999
частота вращения [Гц]1...3315
dS10...0.1...50
dr10...0.1...50
dS20...0.1...50
dr20...0.1...50
dFo0...0.1...50
dISd1...3 ; rd1...3; ВЫКЛd3
повторяемость/точность
повторяемость измеренных значенийточность
белый (90 % ремиссии)серый (ремиссия 18 %)белый (90 % ремиссия)серый (ремиссия 18 %)
300...1000 мм± 11 мм± 13 мм± 31 мм± 33 мм
1000...2000 мм± 28 мм± 30 мм± 48 мм± 50 мм
2000...3000 мм± 50 мм± 50 мм± 70 мм± 70 мм
3000...4000 мм± 85 мм± 85 мм± 105 мм± 105 мм
4000...5000 мм± 105 мм± 125 мм
5000...6000 мм± 145 мм± 165 мм
Частота выборки15 Гц
повторяемость/точность
повторяемость измеренных значенийточность
белый (90 % ослабления)серый (18 % ремиссии)белый (90 % отклонение)серый (18 % деления)
300...1000 мм± 8 мм± 10 мм± 28 мм± 30 мм
1000...2000 мм± 25 мм± 25 мм± 45 мм± 45 мм
2000...3000 мм± 38 мм± 38 мм± 58 мм± 58 мм
3000...4000 мм± 70 мм± 70 мм± 90 мм± 90 мм
4000...5000 мм± 100 мм± 120 мм
5000...6000 мм± 100 мм± 120 мм
Частота выборки1 Гц
Дальность по черному объекту (6 % ремиссии)<= 2500 klx
Значения действительны при
Посторонний свет на объекте< 100 клкс
постоянные условия окружающей среды23 °C / 960 гПа
минимальное время включения в минутах10
