Оптический датчик уровня IFM O1DLF3KG/IO-LINK

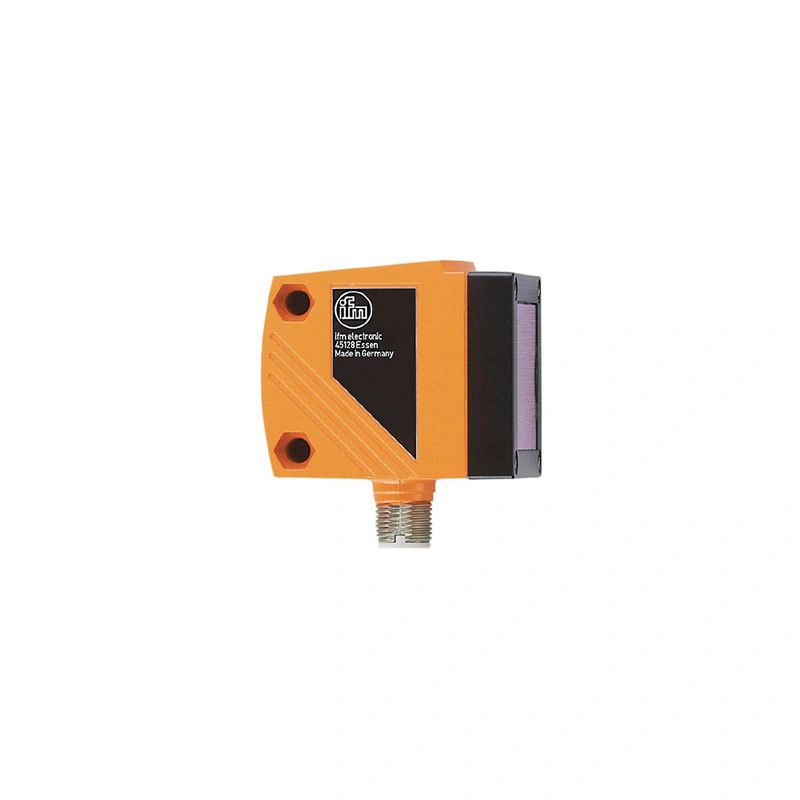

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Оптический датчик уровня

O1D300

Артикул O1DLF3KG/IO-LINK
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Класс защиты лазера 2
Корпус прямоугольный
Рабочее напряжение [В] 18...30 DC; ("класс электропитания 2" согласно cULus)
Потребляемый ток [мА] < 150
Класс защиты III
Защита от обратной полярности да

Описание производителя

Оптический датчик уровня Надежное оптическое измерение уровня с высоким диапазоном до 9.8 m Масштабируемый диапазон измерения и функция окна Два коммутационных выхода, один из которых программируется как аналоговый выход Широкий выбор компонентов для быстрого монтажа и точной настройки Отличное соотношение цена/производительность

Технические данные O1DLF3KG/IO-LINK

Характеристики продукта

Класс защиты лазера2
Корпуспрямоугольный

Электрические данные

Рабочее напряжение [В]18...30 DC; ("класс электропитания 2" согласно cULus)
Потребляемый ток [мА]< 150
Класс защитыIII
Защита от обратной полярностида
Typ. срок службы [ч]50000
Принцип измеренияфотоэлектрический

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (программируется)
Макс. токовая нагрузка на выход [мА]200
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20; (IEC 61131-2)
Макс. нагрузка [Ω]250
Аналоговый выход напряжения [В]0...10; (IEC 61131-2)
Min. сопротивление нагрузки [Ω]5000
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Зона обнаружения

Макс. ширина светового пятна [мм]15
Макс. высота светового пятна [мм]15
Размеры светового пятна см10 m
Подавление фона [м]10...100

Диапазон измерения/установки

Диапазон измерения [м]0.2...10; (белая бумага 200 x 200 мм 90% ремиссии)
Частота дискретизации [Гц]1...33

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация датчика; двоичный канал данных; значение процесса; диагностика датчика
Режим SIOда
Требуемый тип главного портаA
Аналоговые данные процесса2
Двоичные данные процесса2
Min. время цикла процесса [мс]6
Поддерживаемые идентификаторы устройств
Тип эксплуатацииDeviceID
По умолчанию813

Условия эксплуатации

Температура окружающей среды [°C]-10...60
ЗащитаIP 67

Испытания / сертификаты

ЭМС
EN 60947-5-2
Класс защиты лазера2
Указания по защите от лазерного излучения
Внимание:лазерное излучение
Мощность:<= 4,0 мВт
Длина волны:650 нм
импульс:1,3 нс
Не смотреть в луч.
Избегайте воздействия лазерного излучения.
класс лазера:2
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует 21 CFR 1040, за исключением отклонений в соответствии с лазерным уведомлением №. 50, от июня 2007 г.
MTTF [годы]107

Механические данные

Вес [г]325.5
Корпуспрямоугольный
Размеры [мм]59 x 42 x 52
Материалыкорпус: литой цинк; передняя панель: стекло; светодиодное окно: ПК
Выравнивание линзыбоковая линза

Дисплеи / элементы управления

Дисплей
состояние переключения2 x Светодиод, желтый
работаСветодиод, зеленый
значение расстояния, программированиеалфавитно-цифровой дисплей, 4-значный

Аксессуары

Аксессуары (опционально)
Защитная крышка, E21133

Примечания

Примечания
рабочее напряжение "класс питания 2" согласно cULus
Количество в упаковке1 шт.

Электрическое соединение

ПодключениеРазъем: 1 x M12; кодировка: A

Другие данные

ПараметрыДиапазон настройкиЗаводская настройка
Uniсм, м, дюймсм
ОУ1Hno, Hnc, Fno, FncHno
SP1 [см]20.0...999.5100.0
rP1 [см]20.0...999.580.0
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2 [см]20.0...999.5200.0
rP2 [см]20.0...999.5180.0
ASP [см]20.0...999.50
AEP [см]20.0...999.5979.5
dr1 [s]0...0.1...50
dr2 [s]0...0.1...50
FOU1ВКЛ ; ВЫКЛВЫКЛ
FOU2ВКЛ; ВЫКЛВЫКЛ
dFO [s]0...0.1...50
EMP [см]20.0...999.520.0
cMEd [см]20.0...999.5-
dISВКЛ; ВЫКЛВКЛ
мЕн [с]ВЫКЛ ; 1...60ВЫКЛ
частота [Гц]1...3315
повторяемость/точность
повторяемость измеренных значенийточность
белый (90 % ремиссии)серый (ремиссия 18 %)белый (90 % ремиссии)серый (ремиссия 18 %)
20.0...100.0 см± 0.45 см± 0.6 см± 1.5 см± 1.6 см
100.0...200.0 см± 0.5 см± 0.8 см± 1.5 см± 1.8 см
200.0...400.0 см± 1.6 см± 1.9 см± 2.5 см± 3.0 см
400.0...600.0 см± 2.4 см± 3.3 см± 3.5 см± 4.5 см
600.0...1000.0 см± 5.0 см± 6.5 см
Частота взятия проб15 Гц
Посторонний свет на объекте< 40 клкс
повторяемость/точность
повторяемость измеренных значенийточность
белый (90 % ремиссия)серый (ремиссия 18 %)белый (90 % ремиссия)серый (ремиссия 18 %)
20.0...200.0 см± 1.4 см± 1.4 см± 2.4 см± 2.4 см
200.0...400.0 см± 2.5 см± 3.0 см± 3.5 см± 4.0 см
400.0...600.0 см± 3.1 см± 4.5 см± 4.1 см± 5.5 см
600.0...1000.0 см± 6.0 см± 7.0 см
Частота выборки15 Гц
Посторонний свет на объекте40...100 klx
повторяемость/точность
повторяемость измеренных значенийточность
белый (90 % ремиссия)серый (ремиссия 18 %)белый (90 % ремиссия)серый (ремиссия 18 %)
20.0...100.0 см± 0.4 см± 0.45 см± 1.4 см± 1.5 см
100.0...200.0 см± 0.45 см± 0.6 см± 1.5 см± 1.6 см
200.0...400.0 см± 1.35 см± 1.4 см± 2.3 см± 2.4 см
400.0...600.0 см± 1.9 см± 2.1 см± 2.9 см± 3.1 см
600.0...1000.0 см± 3.7 см± 4.7 см
Частота выборки1 Гц
Посторонний свет на объекте< 40 клкс
повторяемость/точность
повторяемость измеренных значенийточность
белый (90 % ремиссии)серый (18 % ремиссии)белый (90 % ремиссии)серый (18 % ремиссии)
20.0...200.0 см± 1.0 см± 1.0 см± 2.0 см± 2.0 см
200.0...400.0 см± 1.8 см± 1.9 см± 2.8 см± 2.9 см
400.0...600.0 см± 2.3 см± 2.7 см± 3.3 см± 3.7 см
600.0...1000.0 см± 3.8 см± 4.8 см
Частота отбора проб1 Гц
Посторонний свет на объекте40...100 клк
Диапазон на черном объекте (6 % ослабления)<= 4000 мм
Значения действительны при
постоянные условия окружающей среды23 °C / 960 гПа
минимальное время включения в минутах10
