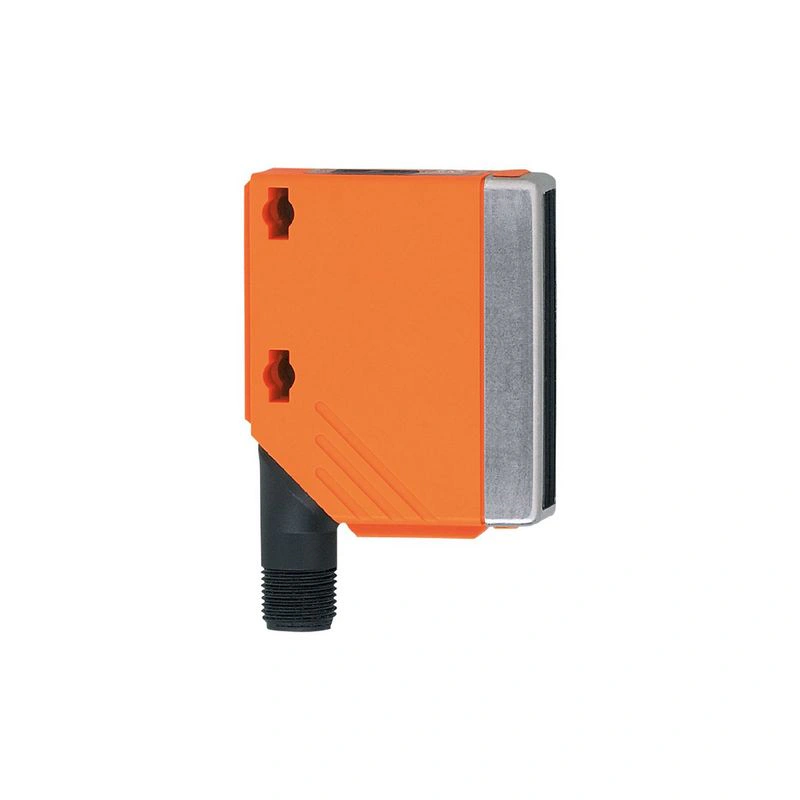

Фотоэлектрический датчик расстояния IFM O5DLCPKG/US
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Фотоэлектрический датчик расстояния

O5D151

Артикул O5DLCPKG/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Тип освещения красный свет
Класс защиты от лазерного излучения 1
Корпус прямоугольный
Особенность Подавление фона
Рабочее напряжение [В] 10...30 DC; ("класс питания 2" согласно cULus)
Потребляемый ток [мА] < 75; (@ 24 В ПОСТ. ТОКА)

Описание производителя

Фотоэлектрический датчик расстояния Очень большой радиус действия благодаря измерению времени пролета Надежное подавление фона и независимое от цвета обнаружение С дисплеем и кнопками для точной настройки точки переключения Класс лазерной защиты 1 в соответствии с требованиями автомобильной промышленности Надежное обнаружение глянцевых поверхностей

Технические данные O5DLCPKG/US

Характеристики продукта

Тип освещениякрасный свет
Класс защиты от лазерного излучения1
Корпуспрямоугольный

Применение

ОсобенностьПодавление фона

Электрические данные

Рабочее напряжение [В]10...30 DC; ("класс питания 2" согласно cULus)
Потребляемый ток [мА]< 75; (@ 24 В ПОСТ. ТОКА)
Класс защитыIII
Защита от обратной полярностида
Тип светильникакрасный свет
Длина волны [нм]650
Typ. срок службы [ч]50000

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2

Выходы

Общее количество выходов2
Электрический дизайнPNP
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (дополнительный)
Макс. токовая нагрузка на выход [мА]100
Частота коммутации постоянного тока [Гц]11
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Зона обнаружения

Макс. диаметр светового пятна [мм]5
Размеры светового пятна см2 m
Гистерезис диапазона обнаружения [%]< 4
Примечание по гистерезису диапазона контроля
черный 6% ремиссия
Подавление фонового сигналада
Подавление фона [м]< 20

Диапазон измерений/установок

Диапазон измерения [м]0.03...2
Частота выборки [Гц]33

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
стандарт SDCIIEC 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация датчика; двоичный канал данных; значение процесса; диагностика датчика
Режим SIOда
Аналоговые данные процесса1
Данные процесса двоичные1
Min. время цикла процесса [мс]6.6
Поддерживаемые идентификаторы устройств
Тип работыDeviceID
По умолчанию393

Условия эксплуатации

Температура окружающей среды [°C]-25...60
Примечание по температуре окружающей среды
на та < -Необходим прогрев до 10 °C, лазер выключен
ЗащитаIP 65; IP 67
Макс. устойчивость к постороннему свету [klx]10; (на объекте)

Тесты / сертификаты

ЭМС
EN 60947-5-2
Класс защиты от лазера1
Указания по лазерной защите
Внимание:лазерное излучение
класс лазера:1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует 21 CFR 1040, за исключением отклонений в соответствии с Уведомлением о лазерном излучении №. 50, от июня 2007 г.
Сроки наработки на отказ [годы]151

Механические данные

Вес [г]84
Корпуспрямоугольный
Размеры [мм]56 x 18.2 x 46.8
Материалыкорпус: PA; ободок: нержавеющая сталь; панель управления: TPU; линза: PMMA
Выравнивание объективабоковая линза

Дисплеи / элементы управления

Дисплей
состояние переключенияСветодиод, желтый переключающий выход PIN 4
работаСветодиод, зеленый
дисплейалфавитно-цифровой дисплей, 3-разрядный
Дисплейный блокдюйм

Примечания

Количество в упаковке1 шт.

Электрическое подключение

СоединениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

график гистерезиса
Диаграммы и графики O5D151
x:расстояние [мм]
y:Гистерезис [мм]
1 =фон черный 6% ремиссия
2 =фон белый 90% ремиссия

Прочие данные

точность
точность
расстояниечерный (6 % отклонение)белый (90 % ремиссии)
0 мм± 25 мм± 25 мм
500 мм± 25 мм± 25 мм
1000 мм± 25 мм± 25 мм
1500 мм± 40 мм± 30 мм
2000 мм± 50 мм± 30 мм
Посторонний свет на объекте< 10 клк
