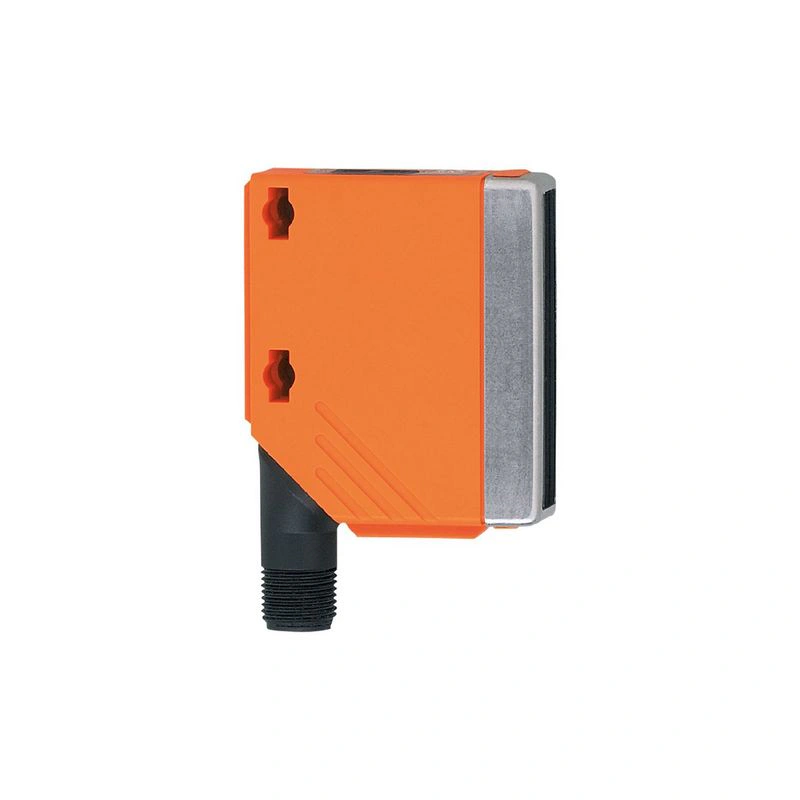

Фотоэлектрический датчик расстояния IFM O5DLCNKG/US
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Фотоэлектрический датчик расстояния

O5D152

Артикул O5DLCNKG/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Тип фонаря красный свет
Класс защиты лазера 1
Корпус прямоугольный
Особенность Подавление фоновых помех
Рабочее напряжение [В] 10...30 DC
Потребляемый ток [мА] 75; (24 V)

Описание производителя

Фотоэлектрический датчик расстояния Очень большой радиус действия благодаря измерению времени пролета Надежное подавление фона и независимое от цвета обнаружение С дисплеем и кнопками для точной настройки точки переключения Возможность косого угла к объекту Надежное обнаружение глянцевых поверхностей

Технические данные O5DLCNKG/US

Характеристики продукта

Тип фонарякрасный свет
Класс защиты лазера1
Корпуспрямоугольный

Применение

ОсобенностьПодавление фоновых помех

Электрические данные

Рабочее напряжение [В]10...30 DC
Потребляемый ток [мА]75; (24 V)
Класс защитыIII
Защита от обратной полярностида
Тип лампыкрасный свет
Длина волны [нм]650
Typ. время жизни [ч]50000

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2

Выходы

Общее количество выходов2
Электрический дизайнNPN
Количество цифровых выходов2
Функция выводанормально открытый / нормально закрытый; (дополнительный)
Макс. токовая нагрузка на выход [мА]100
Частота коммутации постоянного тока [Гц]11
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Зона обнаружения

Макс. Диаметр светового пятна [мм]5
Размеры светового пятна относятся к2 m
Гистерезис диапазона обнаружения [%]< 4
Примечание по гистерезису диапазона контроля
черный 6% ремиссия
Доступно подавление фонада
Подавление фона [м]< 20

Диапазон измерения/установки

Диапазон измерения [м]0.03...2
Частота дискретизации [Гц]33

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
стандарт SDCIIEC 61131-9
Режим SIOда
Двоичные данные процесса2
Min. время цикла процесса [мс]6.6
Поддерживаемые идентификаторы устройств
Тип операцииDeviceID
По умолчанию372

Условия эксплуатации

Температура окружающей среды [°C]-25...60
Примечание по температуре окружающей среды
при та < -10 °C необходим прогрев, лазер выключен
ЗащитаIP 65; IP 67
Макс. устойчивость к постороннему свету [klx]10; (на объекте)

Испытания / допуски

ЭМС
EN 60947-5-2
Класс защиты лазера1
Указания по защите от лазера
Внимание:лазерное излучение
класс лазера:1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует 21 CFR 1040, за исключением отклонений в соответствии с уведомлением Laser Notice No. 50, от июня 2007 г.
Время наработки на отказ [годы]151

Механические данные

Вес [г]76.5
Корпуспрямоугольный
Размеры [мм]56 x 18.2 x 46.8
Материалыкорпус: PA; ободок: нержавеющая сталь; панель управления: TPU; линза: PMMA
Выравнивание объективабоковая линза

Дисплеи / элементы управления

Дисплей
состояние переключенияСветодиод, желтый переключающий выход PIN 4
работаСветодиод, зеленый
дисплейалфавитно-цифровой дисплей, 3-значный
Единица измерениясм

Примечания

Количество упаковок1 шт.

Электрическое подключение

ПодключениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

график гистерезиса
Диаграммы и графики O5D152
x:расстояние [мм]
y:Гистерезис [мм]
1 =фон черный 6% ремиссия
2 =фон белый 90% ремиссия

Прочие данные

точность
точность
расстояниечерный (6 % ремиссии)белый (90 % ослабления)
0 мм± 25 мм± 25 мм
500 мм± 25 мм± 25 мм
1000 мм± 25 мм± 25 мм
1500 мм± 40 мм± 30 мм
2000 мм± 50 мм± 30 мм
Посторонний свет на объекте< 10 клх
