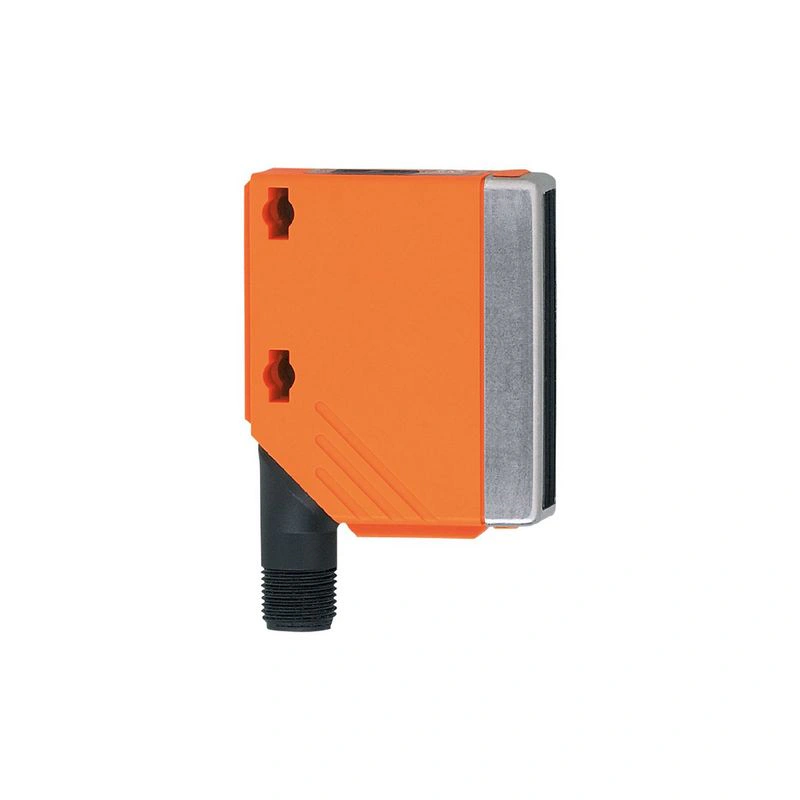

Фотоэлектрический датчик расстояния IFM O5DLCPKG/IR/US
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Фотоэлектрический датчик расстояния

O5D159

Артикул O5DLCPKG/IR/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Тип освещения инфракрасный свет
Класс защиты лазера 1
Корпус прямоугольный
Специальная функция Подавление фона
Рабочее напряжение [В] 10...30 DC; ("класс питания 2" согласно cULus)
Потребляемый ток [мА] < 75; (24 V)

Описание производителя

Фотоэлектрический датчик расстояния Очень большой радиус действия благодаря измерению времени пролета Надежное подавление фона и цветонезависимое обнаружение С дисплеем и кнопками для точной установки точки переключения Класс защиты от лазерного излучения 1 в соответствии с требованиями автомобильной промышленности Надежное обнаружение глянцевых поверхностей

Технические данные O5DLCPKG/IR/US

Характеристики продукта

Тип освещенияинфракрасный свет
Класс защиты лазера1
Корпуспрямоугольный

Применение

Специальная функцияПодавление фона

Электрические данные

Рабочее напряжение [В]10...30 DC; ("класс питания 2" согласно cULus)
Потребляемый ток [мА]< 75; (24 V)
Класс защитыIII
Защита от обратной полярностида
Тип лампыинфракрасный свет
Длина волны [нм]850
Typ. продолжительность жизни [ч]50000

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2

Выходы

Общее количество выходов2
Электрическая конструкцияPNP
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (дополнительный)
Макс. Токовая нагрузка на выход [мА]100
Частота коммутации постоянного тока [Гц]11
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Зона обнаружения

Макс. диаметр светового пятна [мм]5
Размеры светового пятна см2 m
Гистерезис диапазона обнаружения [%]< 16
Примечание по гистерезису диапазона контроля
черный 6% подавление
Подавление фона доступнода
Подавление фона [м]< 19.2

Диапазон измерения/установки

Диапазон измерения [м]0.03...2
Частота дискретизации [Гц]33

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIМЭК 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация датчика; двоичный канал данных; значение процесса; диагностика датчика
Режим SIOда
Аналоговые данные процесса1
Технологические данные двоичные1
Мин. время технологического цикла [мс]6.6

Условия эксплуатации

Температура окружающей среды [°C]-25...60
Указание по температуре окружающей среды
при та < -Необходим прогрев до 10 °C, лазер выключен
ЗащитаIP 65; IP 67
Макс. устойчивость к постороннему свету [klx]8; (на объекте)

Испытания / допуски

ЭМС
EN 60947-5-2
Класс защиты лазера1
Указания по защите от лазера
Осторожно:лазерный свет
класс лазера:1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует 21 CFR 1040, за исключением отклонений согласно Laser Notice No. 50, от июня 2007 г.
Сроки наработки на отказ [лет]203
Утверждение UL
Ta-25...60 °C
Тип корпусаТип 1
источник питанияКласс 2
Номер файла ULE174191

Механические данные

Вес [г]84.4
Корпуспрямоугольный
Размеры [мм]56 x 18.2 x 46.8
Материалыкорпус: PA; ободок: нержавеющая сталь; панель управления: TPU; линза: PMMA
Выравнивание объективабоковая линза

Дисплеи / элементы управления

Дисплей
состояние переключенияСветодиод, желтый
работасветодиод, зеленый
дисплейалфавитно-цифровой дисплей, 3 цифры
Блок индикациисм

Примечания

Количество упаковок1 шт.

Электрическое соединение

ПодключениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

график гистерезиса
Диаграммы и графики O5D159
x:расстояние [мм]
y:Гистерезис [мм]
1 =фон черный 6% ремиссия
2 =фон белый 90% ремиссии

Другие данные

точность
расстояниечерный (6 % ремиссии)белый (90 % ремиссии)
0 мм± 25 мм± 25 мм
500 мм± 25 мм± 25 мм
1000 мм± 25 мм± 25 мм
1500 мм± 40 мм± 30 мм
2000 мм± 50 мм± 30 мм
