Описание производителя

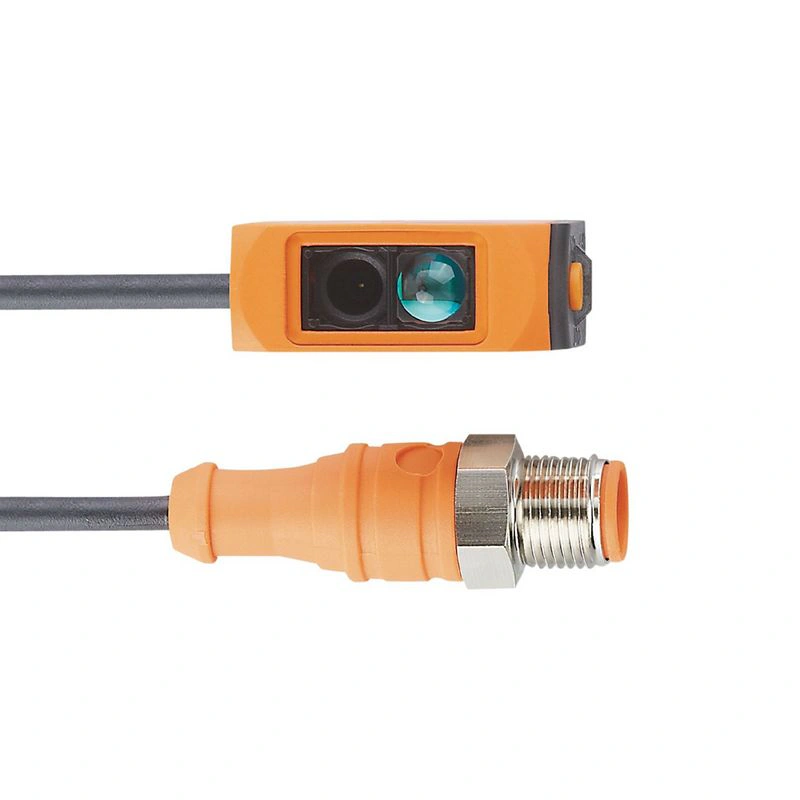

Приемник датчика сквозного луча Особенно компактный корпус для использования в условиях ограниченного пространства Очень большой радиус действия независимо от цвета объекта Интуитивно понятная настройка чувствительности с помощью потенциометра Удобный выбор освещения или затемнения с помощью поворотного переключателя Отличное соотношение цена/производительность
Характеристики продукта
| Тип света | красный свет |
| Корпус | прямоугольный |
Применение
| Принцип действия | Датчик сквозного луча |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC |
| Потребляемый ток [мА] | 13; (24 V) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип света | красный свет |
| Длина волны [нм] | 650 |
Выходы
| Электрическое исполнение | PNP |
| Функция выхода | режим включения/выключения света; (выбирается) |
| Макс. падение напряжения коммутационный выход постоянного тока [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота переключения DC [Гц] | 1000 |
| Тип защиты от короткого замыкания | импульсный |
Зона обнаружения
| Передатчик / приемник | приёмник |
| Диапазон [м] | 15 |
| Диаметр наименьшего обнаруживаемого объекта [мм] | 7; (15 m) |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Интеллектуальный датчик: Идентификация устройства; Диагностика устройства; Канал обучения; Канал переключения |
| Режим SIO | да |
| Требуемый тип главного порта | A |
| Min. время цикла процесса [мс] | 2.5 |
| Данные процесса IO-Link (циклический) | | функция | длина бита | | значение процесса | 8 | | состояние устройства | 4 | | двоичная информация о переключении | 1 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; счетчик циклов переключения |
| Поддерживаемые идентификаторы устройств | | Тип операции | Идентификатор устройства | | По умолчанию | 524 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -10...60 |
| Защита | IP 65; IP 67 |
Испытания / сертификаты
| ЭМС | |
| Время наработки на отказ [годы] | 1168 |
Механические данные
| Вес [г] | 33.3 |
| Корпус | прямоугольный |
| Размеры [мм] | 35.4 x 13 x 21 |
| Материалы | корпус: ABS; PPSU; Уплотнение: EPDM |
| Материал линзы | |
| Выравнивание линз | боковая линза |
| Момент затяжки [Нм] | 0.5; (винты) |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый | | работа | 1 x светодиод, зеленый |
|
Примечания
| Примечания | | рабочее напряжение "класс электропитания 2" согласно cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Подключение | Кабель: 0.3 м, полиуретан, черный, Ø 3.7 мм; 3 x 0.25 мм² |
| Подключение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| | x: | Abstand [mm] | | y: | Funktionsreservefaktor |
|
Приемник датчика сквозного луча
