Описание производителя

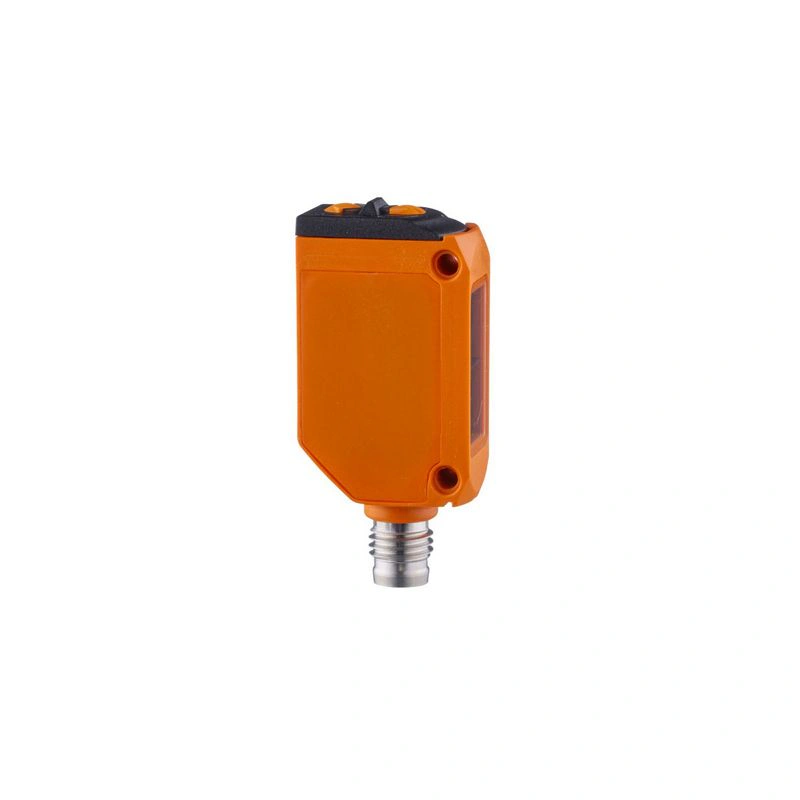

Датчик диффузного отражения с подавлением фона Особенно компактный корпус для использования в условиях ограниченного пространства Интуитивно понятная настройка чувствительности с помощью потенциометра Удобный выбор включения или выключения освещения с помощью поворотного переключателя Особо помехоустойчивое подавление фона даже на сильно отражающих фонах Отличное соотношение цена/производительность
Характеристики изделия
| Тип светильника | красный свет |
| Корпус | прямоугольный |
Применение
| Специальная функция | Подавление фона |
| Принцип работы | Датчик диффузного отражения |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC |
| Потребляемый ток [мА] | 22; ((24 V)) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип освещения | красный свет |
| Длина волны [нм] | 633 |
Выходы
| Электрическое исполнение | PNP |
| Функция выхода | режим включения/выключения света; (выбирается) |
| Макс. падение напряжения переключающий выход DC [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 1000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
Зона обнаружения
| Диапазон [мм] | 2...200; (белая бумага 200 x 200 мм) |
| Дальность на белом объекте (90 % ослабления) [мм] | 2...200 |
| Диапазон на сером объекте (18 % ослабления) [мм] | 4...200 |
| Дальность на черном объекте (6 % деления) [мм] | 8...200 |
| Регулируемый диапазон | да |
| Макс. диаметр светового пятна [мм] | 8 |
| Размеры светового пятна см | при максимальной дальности |
| Подавление фона доступно | да |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Защита | IP 65; IP 67 |
Испытания / допуски
| ЭМС | |
| Сроки наработки на отказ [годы] | 683 |
| Допуск UL | |
Механические данные
| Вес [г] | 18.3 |
| Корпус | прямоугольный |
| Размеры [мм] | 46 x 13 x 21 |
| Материалы | корпус: ABS; PPSU |
| Материал линзы | |
| Выравнивание линз | боковая линза |
| Уплотнительный материал | EPDM |
| Момент затяжки [Нм] | 0.5 |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый | | работа | 1 x светодиод, зеленый |
|
Примечания
| Примечания | | рабочее напряжение "класс электропитания 2" согласно cULus |
|
| Количество упаковок | 1 шт. |
Электрическое соединение
| Подключение | Разъем: 1 x M8; кодировка: A; Замок: латунь, с покрытием; Уплотнение: EPDM |
Диаграммы и графики
| | a: | датчик | | b: | объект | | c: | фон | | x: | расстояние датчик/объект [мм] | | y: | мин. расстояние объект/фон [мм] |
|
| график точности | | x: | расстояние датчик/объект [мм] | | y: | min. расстояние объект/фон [мм] | | 1 = | объект черный (6 % ремиссии), фон белый (90 % ремиссии) | | 2 = | объект серый (18 % ремиссии), фон белый (90 % ремиссии) | | 3 = | Объект белый (90 % ремиссии) , фон белый (90 % ремиссии) |
|
Датчик диффузного отражения с подавлением фона
