Описание производителя

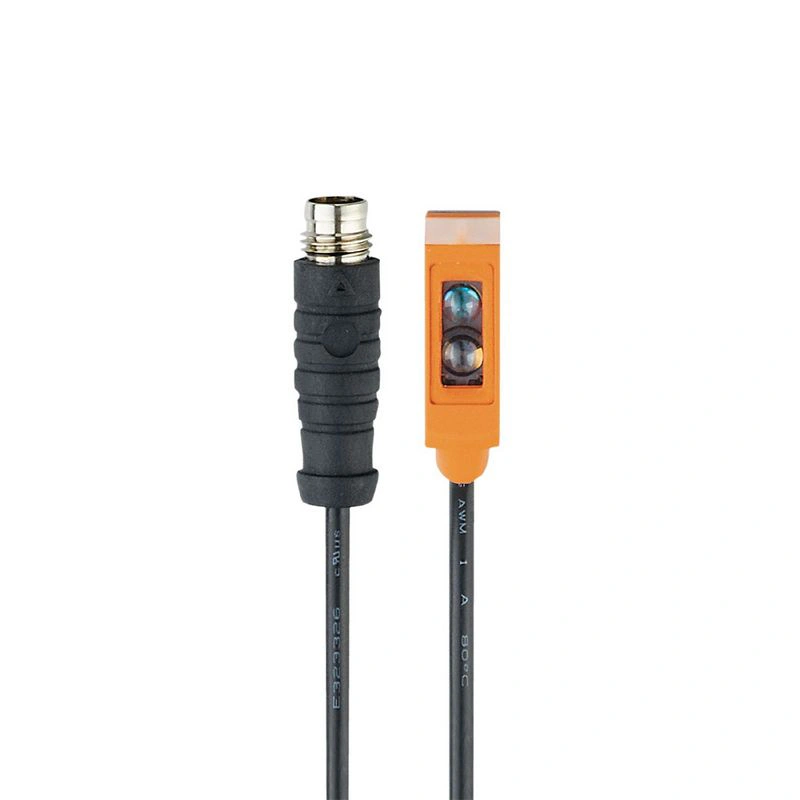

Датчик диффузного отражения с подавлением фона Компактное световое пятно для точного обнаружения даже на больших расстояниях Исключительно надежное подавление фона Установка за несколько секунд, компактная конструкция
Характеристики продукта
| Тип светильника | красная подсветка |
| Корпус | прямоугольный |
Применение
| Особенность | Подавление фона |
| Принцип работы | Датчик диффузного отражения |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC |
| Потребляемый ток [мА] | 20; ((24 V)) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип светильника | красный свет |
| Длина волны [нм] | 633 |
Выходы
| Электрическое исполнение | PNP |
| Функция выхода | режим включения света/темноты; (программируемый) |
| Макс. Падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 1000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
Зона обнаружения
| Диапазон [мм] | 1...50; (белая бумага 200 x 200 мм) |
| Диапазон на белом объекте (90 % ослабления) [мм] | 1...50 |
| Дальность на сером объекте (18 % деления) [мм] | 3...50 |
| Диапазон на черном объекте (6 % ослабления) [мм] | 5...50 |
| Диапазон настройки [мм] | 10...80 |
| Диапазон регулируемый | да |
| Макс. диаметр светового пятна [мм] | 4 |
| Размеры светового пятна см | при максимальной дальности |
| Возможность подавления фона | да |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | МЭК 61131-9 |
| Профили | Интеллектуальный датчик: Идентификация устройства; Диагностика устройства; Канал обучения; Канал переключения |
| Режим SIO | да |
| Требуемый тип главного порта | A |
| Мин. время цикла процесса [мс] | 3 |
| Данные процесса IO-Link (циклический) | | функция | длина бита | | значение процесса | 8 | | состояние устройства | 4 | | двоичная информация о переключении | 1 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; счетчик циклов переключения |
| Поддерживаемые идентификаторы устройств | | Тип работы | DeviceID | | По умолчанию | 535 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Защита | IP 65; IP 67 |
Испытания / допуски
| ЭМС | |
| MTTF [годы] | 757 |
| Сертификат UL | | Ta | -25...60 °C | | Тип корпуса | Тип 1 | | источник питания | Ограниченное напряжение/ток | | Разрешение UL нет. | E017 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 21.2 |
| Корпус | прямоугольный |
| Размеры [мм] | 28.1 x 8.1 x 14.4 |
| Материалы | корпус: ABS; нержавеющая сталь (1.4404 / 316L) |
| Материал линзы | |
| Выравнивание объектива | боковая линза |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый | | работа | 1 x светодиод, зеленый |
|
Замечания
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Подключение | Кабель: 0.3 м, ПВХ; 3 x 0.08 мм² |
| Соединение | Разъем: 1 x M8; кодировка: A |
Диаграммы и графики
| | a: | датчик | | b: | объект | | c: | фон | | x: | расстояние датчик/объект [мм] | | y: | мин. расстояние объект/фон [мм] |
|
| график точности | | x: | расстояние датчик/объект [мм] | | y: | мин. расстояние объект/фон [мм] | | 1 = | объект черный (6 % ремиссии), фон белый (90 % ремиссии) | | 2 = | объект серый (18 % ремиссии), фон белый (90 % ремиссии) | | 3 = | Объект белый (90 % ослабления), фон белый (90 % ослабления) |
|
