Описание производителя

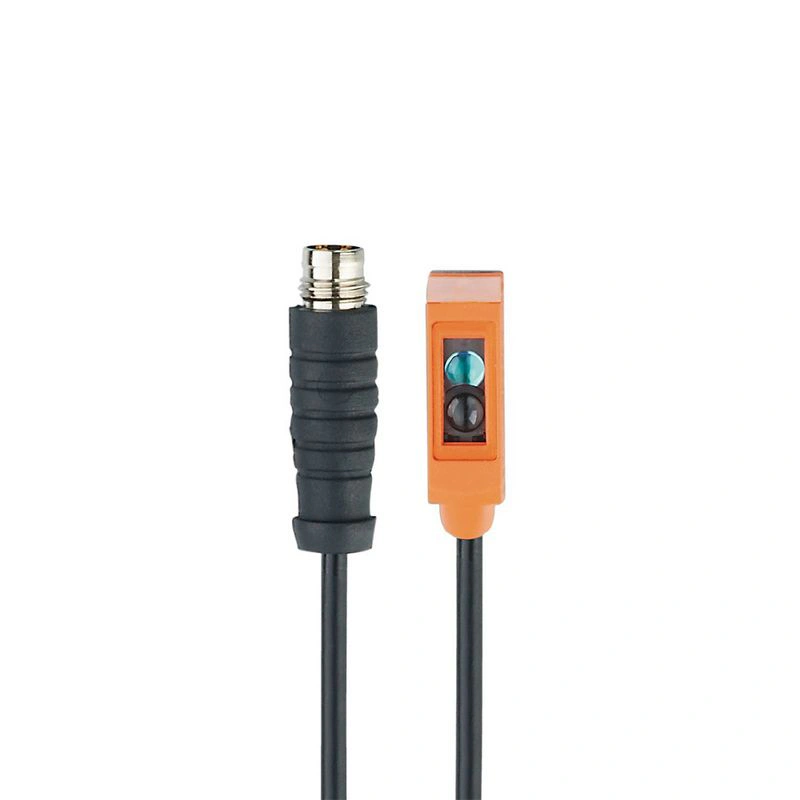

Датчик диффузного отражения Особо компактный корпус для использования в условиях ограниченного пространства Для надежного определения положения в технике подачи и перемещения Точное обнаружение очень маленьких, очень плоских или сильно отражающих компонентов Простая настройка диапазона с помощью IO-Link Очень большой радиус действия
Характеристики изделия
| Тип лампы | красный свет |
| Корпус | прямоугольный |
Приложение
| Принцип работы | Датчик диффузного отражения |
Электрические данные
| Рабочее напряжение [В] | 10...30 ПОСТОЯННЫЙ ТОК |
| Потребляемый ток [мА] | 20; ((24 V)) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип светильника | красный свет |
| Длина волны [нм] | 633 |
Выходы
| Электрическое исполнение | PNP |
| Функция выхода | режим включения/выключения света; (программируемый) |
| Макс. Падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Постоянный номинальный ток коммутирующего выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 1000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
Зона обнаружения
| Диапазон [мм] | 0...180; (белая бумага 200 x 200 мм) |
| Макс. диаметр светового пятна [мм] | 18 |
| Размеры светового пятна см | при максимальной дальности |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | МЭК 61131-9 |
| Профили | Интеллектуальный датчик: Идентификация устройства; Диагностика устройства; Канал обучения; Канал переключения |
| Режим SIO | да |
| Требуемый тип ведущего порта | A |
| Мин. время цикла процесса [мс] | 2.5 |
| Данные процесса IO-Link (циклические) | | функция | длина бита | | значение процесса | 8 | | состояние устройства | 4 | | двоичная коммутационная информация | 1 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; счетчик циклов включения |
| Поддерживаемые идентификаторы устройств | | Тип работы | DeviceID | | По умолчанию | 788 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Защита | IP 65; IP 67 |
Испытания / сертификаты
| ЭМС | |
| Срок службы [лет] | 1067 |
| Допуск UL | | Ta | -25...60 °C | | Тип корпуса | Тип 1 | | источник питания | Ограниченное напряжение/ток | | Одобрение UL нет. | E017 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 21.1 |
| Корпус | прямоугольный |
| Размеры [мм] | 28.1 x 8.1 x 14.4 |
| Материалы | корпус: ABS; нержавеющая сталь (1.4404 / 316L) |
| Материал линзы | |
| Выравнивание объектива | боковая линза |
Дисплеи / рабочие элементы
| Дисплей | | состояние переключения | 1 x светодиод, желтый | | работа | 1 x светодиод, зеленый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Подключение | Кабель: 0.3 м, ПВХ, черный, Ø 2.9 мм; 3 x 0.08 мм² |
| Подключение | Разъем: 1 x M8; кодировка: A |
Диаграммы и графики
| график избыточного усиления | | x: | расстояние [мм] | | y: | коэффициент усиления |
|
Датчик диффузного отражения
