Описание производителя

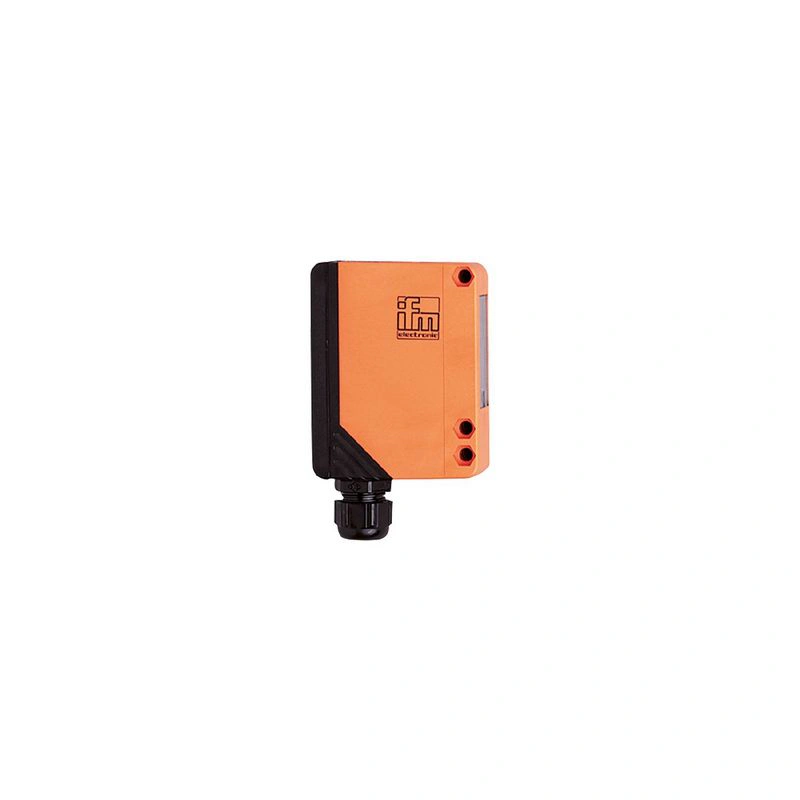

Светоотражающий датчик Очень большой радиус действия Интуитивно понятная настройка чувствительности и длительности задержки переключения Программируемый режим включения/выключения света Функциональный контрольный выход для сигнализации о загрязнении или неправильной настройке Светодиодный дисплей для контроля работы, состояния переключения и функций
Характеристики продукта
| Тип светильника | красный свет |
| Корпус | прямоугольный |
Применение
| Специальная функция | поляризационный фильтр |
| Принцип работы | Светоотражающий датчик |
Электрические данные
| Частота переменного тока [Гц] | 47...63 |
| Рабочее напряжение [В] | 20...250 AC/DC |
| Макс. потребляемая мощность [ВА] | 2 |
| Класс защиты | II |
| Защита от обратной полярности | нет |
| Тип светильника | красный свет |
| Длина волны [нм] | 660 |
Выходы
| Электрическое исполнение | реле |
| Функция вывода | режим включения/выключения; (программируемый) |
| Номинал контактов | 250 В ПЕРЕМЕННОГО ТОКА / 3 А / 360 ВА, 125 В ПОСТОЯННОГО ТОКА / 3 А / 30 ВТ |
| Частота коммутации переменного тока [Гц] | 10 |
| Частота коммутации постоянного тока [Гц] | 10 |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Зона обнаружения
| Дальность действия по отношению к призматическому отражателю [м] | 0.2...8; (призматический отражатель Ø 80 E20005) |
| Регулируемый диапазон | да |
| Макс. диаметр светового пятна [мм] | 420 |
| Размеры светового пятна см | при максимальном диапазоне |
| Поляризационный фильтр в наличии | да |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Защита | IP 65 |
Испытания / допуски
| ЭМС | | EN 60947-5-2 | | EN 55011 | класс B |
|
| Время наработки на отказ [лет] | 288 |
Механические данные
| Вес [г] | 303.5 |
| Корпус | прямоугольный |
| Размеры [мм] | 90 x 30 x 70 |
| Материалы | PPO модифицированный |
| Материал линзы | |
| Выравнивание объектива | боковая линза |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый | | работа | 1 x светодиод, зеленый | | функция | 1 x светодиод, красный |
|
Электрическое подключение
| Необходимая защита | Миниатюрный предохранитель по IEC60127-2 лист 1; ≤ 5 A; быстродействующий |
Аксессуары
| Поставляемые предметы | | Угловой кронштейн: 1, E20514 | | отвертки |
|
Примечания
| Примечания | | Рекомендация: Проверьте безопасное функционирование устройства после короткого замыкания. |
|
| Количество упаковок | 1 шт. |
Электрическое подключение
| Подключение | клеммы: ...1.5 мм²; оболочка кабеля: Ø 4.5...10 мм; Кабельный ввод: M16 X 1.5 |
Диаграммы и графики
| график избыточного усиления |
Светоотражающий датчик
