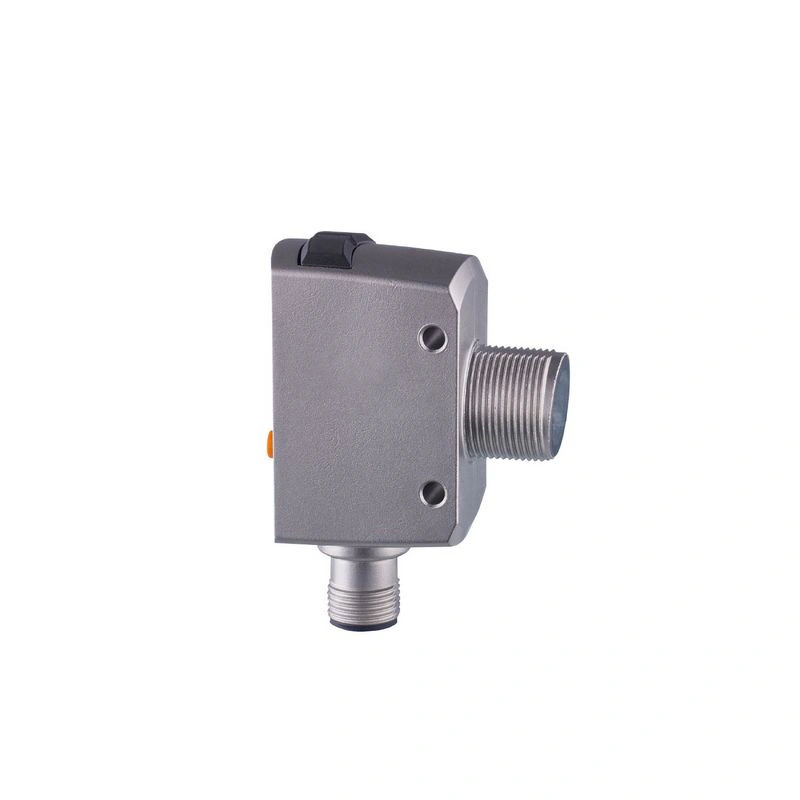

Фотоэлектрический датчик расстояния

OGD550

Q: Какой срок поставки OGDLFCKG/IO-LINK/US?

Позиция поставляется под заказ. Срок зависит от наличия у дистрибьютора и текущей загрузки завода, поэтому мы не называем его наугад: менеджер проверяет по складам и сообщает точный срок вместе со счётом — до оплаты, а не после.

Q: Это оригинал IFM Electronic?

Мы поставляем оригинальную продукцию IFM Electronic по прямым контрактам с дистрибьюторами. На каждую поставку предоставляем документы, подтверждающие происхождение товара. Подделок и «аналогов под видом оригинала» в поставках нет.

Q: Как получить цену и счёт на OGDLFCKG/IO-LINK/US?

Напишите на sales@spectrprom.ru и укажите артикул, количество и желаемый срок. В ответ придёт коммерческое предложение с ценой, сроком и условиями. Если нужен счёт на юридическое лицо — добавьте ИНН, остальные реквизиты мы заполним сами.

Q: Что делать, если OGDLFCKG/IO-LINK/US снят с производства?

Подберём замену по техническим характеристикам в линейке IFM Electronic или у другого производителя. Пришлите условия применения — напряжение, ток, тип подключения, класс защиты — и мы предложим варианты с обоснованием, чем они отличаются от исходной позиции.

Q: Какие документы идут с поставкой?

УПД или счёт-фактура с накладной, паспорт изделия и сертификаты соответствия, если они предусмотрены для данного типа оборудования. Работаем с НДС, по договору поставки. Комплект документов согласуем до отгрузки, чтобы не пересылать их задним числом.

Q: Есть ли минимальная партия?

Минимальной партии нет: отгружаем и одну позицию, и серийные объёмы. На количестве от десяти штук цена обычно ниже — при запросе указывайте планируемый объём, это влияет и на стоимость, и на срок.

Артикул OGDLFCKG/IO-LINK/US

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · счёт по ИНН · доставка по России

Ключевые параметры

Тип освещения красный свет

Класс защиты лазера 1

Корпус прямоугольное с резьбой M18

Рабочее напряжение [В] 10...30 DC; ("класс питания 2" по cULus)

Потребляемый ток [мА] 45; (24 V)

Класс защиты III

Описание производителя

Фотоэлектрический датчик расстояния Небольшая компактная конструкция со стандартной резьбой M18 и технологией PMD time-of-flight Измерение с точностью до миллиметра и контроль расстояний в процессе работы Цветонезависимый диапазон Одновременный вывод значения расстояния и отражательной способности для повышения надежности процесса Особенности IO-Link Удобное управление с помощью кнопок или настройка параметров через IO-Link

Технические данные OGDLFCKG/IO-LINK/US

Характеристики продукта

Тип освещения	красный свет
Класс защиты лазера	1
Корпус	прямоугольный с резьбой M18

Электрические данные

Рабочее напряжение [В]	10...30 DC; ("класс питания 2" по cULus)
Потребляемый ток [мА]	45; (24 V)
Класс защиты	III
Защита от обратной полярности	да
Тип излучения	красный свет
Длина волны [нм]	650

Входы

Включение/выключение лазера

Выходы

Электрическое исполнение	PNP/NPN; (с возможностью параметрирования)
Функция выхода	2 x нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. токовая нагрузка на выход [мА]	100
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Режим работы: FINE
Частота переключения постоянного тока [Гц]	20

Режим работы: STD
Частота переключения постоянного тока [Гц]	40

Режим работы: FAST
Частота коммутации постоянного тока [Гц]	60

Зона обнаружения

Макс. диаметр светового пятна [мм]	5
Размеры светового пятна см	на максимальной дальности
Подавление фона [м]	< 20

Диапазон измерения/установки

Диапазон настройки Отражательная способность объекта [%]

6...900; (отражательная способность; 6 % черной бумаги; 100 % белой бумаги)

Режим работы: FINE
Диапазон измерения [м]	0.05...2
Частота дискретизации [Гц]	60

Режим работы: STD
Диапазон измерения [м]	0.05...2
Частота дискретизации [Гц]	120

Режим работы: FAST
Диапазон измерения [м]	0.05...1
Частота дискретизации [Гц]	180

Программное обеспечение / программирование

Параметры настройки

Расстояние / отражательная способность; гистерезис / окно; чувствительность; токовый/напряженный выход; Последовательная модуляция для предотвращения взаимных помех от аналогичных датчиков

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1.3

Стандарт SDCI

IEC 61131-9

Профили

Интеллектуальный датчик: Идентификация датчика; двоичный канал данных; значение процесса; диагностика датчика

Режим SIO

да

Требуемый тип главного порта

Мин. время цикла процесса [мс]

Данные процесса IO-Link (циклические)

функция	длина бита
значение процесса	2 x 16
состояние устройства	4
информация о двоичном переключении	2

Функции IO-Link (ациклические)

метка для конкретного применения; счетчик часов работы; счетчик циклов переключения

Поддерживаемые идентификаторы устройств

Тип работы	Идентификатор устройства
По умолчанию	1581

Примечание

Дополнительную информацию можно найти в PDF-файле IODD в разделе "Загрузки"

Условия эксплуатации

Температура окружающей среды [°C]

-25...60

Указание по температуре окружающей среды

При температуре окружающей среды < -10 °C необходимо время на разогрев.

Лазер выключен.

Температура хранения [°C]

-30...80

Защита

IP 65; IP 67

Испытания / допуски

ЭМС

EN 60947-5-2

Класс защиты лазера

Указания по защите от лазера

Предостережение:	лазерное излучение
класс лазера:	1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует 21 CFR 1040, за исключением отклонений согласно Laser Notice No. 50, от июня 2007 г.

MTTF [годы]

319

Допуск UL

Ta	-25...60 °C
Тип корпуса	Тип 1
источник питания	Класс 2
Номер файла UL	E174191

Механические данные

Вес [г]	133.13
Корпус	прямоугольное с резьбой M18
Размеры [мм]	61.7 x 22.5 x 45.2
Обозначение резьбы	M18 x 1
Материалы	корпус: нержавеющая сталь (1.4404 / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; передняя панель: PMMA
Выравнивание линз	боковая линза

Дисплеи / элементы управления

Дисплей

состояние переключения	2 x светодиода, желтый
1 x буквенно-цифровой дисплей, 4 цифры

Рабочие элементы

кнопка

Аксессуары

Поставляемые изделия

контргайки: 2

Примечания

Количество в упаковке

1 шт.

Электрическое соединение

Подключение

Разъем: 1 x M12; кодировка: A

Диаграммы и графики

a:	датчик
b:	объект
c:	фон
x:	расстояние датчик/объект [мм]
y:	мин. расстояние объект/фон [мм]

График гистерезиса для измерения расстояния / режим работы: FINE

1:	Фон любой (6...90 % ремиссия)
2:	фон белый (90 % ремиссии)

График гистерезиса для измерения расстояния / режим работы: STD

1:	Фон любой (6...90 % ремиссия)
2:	фон белый (90 % ремиссии)

График гистерезиса для измерения расстояния / режим работы: БЫСТРО

1:	Фон любой (6...90 % ослабление)
2:	фон белый (90 % выделение)

1:	яркий
2:	темный
A:	точка переключения
B:	точка сброса
x:	яркость объекта (отражательная способность объекта)
y:	мин. разница отражательной способности для безопасного обнаружения

кривая гистерезиса для отражательной способности объекта

Другие данные

Параметр	Диапазон настройки	Заводская настройка
SEL1	Dist / Refl	Dist
OU1	Hno, Hnc, Fno, Fnc.OFF	Hno
SP1 [мм]	50...2000	1000
SP1 [%]	6...900	10
nSP1 [мм]	50...2000	900
FSP1 [см]	50...2000	1100
SF1 [мм]	10...500	50
bSP1 [%]	6...900	40
dSP1 [%]	6...900	30
SF1 [%]	1...100	10
dS1 [с]	0...0.1...5	0
dr1 [s]	0...0.1...5	0
SEL2	Дист / Рефл	Dist
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2 [мм]	50...2000	2000
SP2 [%]	6...900	6
nSP2 [мм]	50...2000	1800
FSP2 [мм]	50...2000	2000
SF2 [мм]	10...500	50
bSP2 [%]	6...900	20
dSP2 [%]	6...900	10
SF2 [%]	1...100	10
dS2 [с]	0...0.01...5	0
dr2 [s]	0...0.01...5	0
dSO [с]	0...0.01...5	0.1
diS	Вкл / Выкл	Вкл
цвет	rEd; GrEn; r1ou; G1ou; r2ou; G2ou; r-12; G-ou	G1ou
P-n	PNP, NPN	PNP
OPEr (режим работы)	FINE, STD, FAST	FINE
SEQ	авто; S1...S5	авто

Значения действительны при
Посторонний свет на объекте	< 10 клкс
постоянные условия окружающей среды	23 °C / 960 гПа
минимальное время включения питания в минутах	15
