Описание производителя

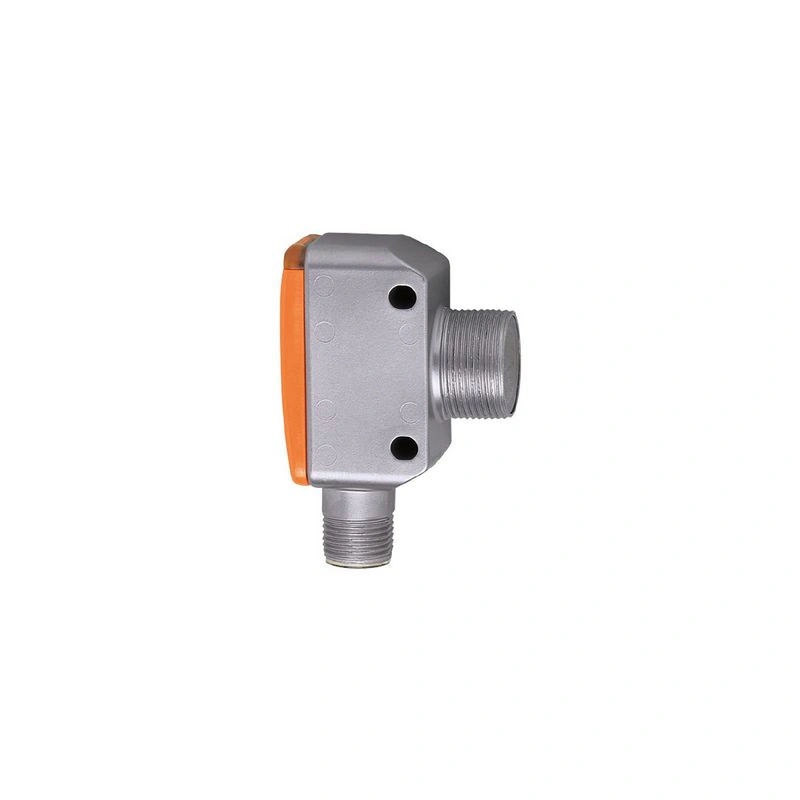

Приемник датчика сквозного луча Прочный прямоугольный корпус из нержавеющей стали с резьбой M18 на боковой стороне Устойчивость к очистке под высоким давлением с использованием агрессивных чистящих средств Высокая степень защиты в соответствии с требованиями пищевой промышленности и производства напитков Немедленная готовность к работе благодаря фиксированной настройке Очень большой радиус действия
Характеристики продукта
| Тип светильника | красный свет |
| Корпус | прямоугольный с резьбой M18 |
Применение
| Принцип работы | Датчик сквозного луча |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC |
| Потребляемый ток [мА] | 16 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип освещения | красный свет |
| Длина волны [нм] | 662 |
Выходы
| Электрическое исполнение | NPN |
| Функция выхода | тёмный режим |
| Максимальный. падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 200 |
| Частота коммутации постоянного тока [Гц] | 1000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Передатчик / приемник | приемник |
| Диапазон [м] | < 15 |
| Диапазон регулируемый | нет |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | МЭК 61131-9 |
| Профили | Интеллектуальный датчик: Идентификация устройства; Диагностика устройства; Канал обучения; Канал переключения |
| режим SIO | да |
| Требуемый тип главного порта | A |
| Мин. время цикла процесса [мс] | 2.5 |
| Данные процесса IO-Link (циклический) | | функция | длина бита | | состояние устройства | 4 | | двоичная коммутационная информация | 1 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; счетчик циклов переключения |
| Поддерживаемые идентификаторы устройств | | Тип работы | Идентификатор устройства | | По умолчанию | 1137 |
|
| Примечание | | Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки" |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Температура хранения [°C] | -40...80 |
| Защита | IP 65; IP 67; IP 68; IP 69K |
Испытания / сертификаты
| ЭМС | |
| Наработка на отказ [лет] | 961 |
| Допуск UL | | Ta | -25...80 °C | | Тип корпуса | Тип 1 | | источник питания | Класс 2 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 78.5 |
| Корпус | прямоугольная с резьбой M18 |
| Размеры [мм] | 52.9 x 20 x 34.6 |
| Обозначение резьбы | M18 x 1 |
| Материалы | 1.4542 (17-4 PH / 630); PEI |
| Материал линзы | |
| Выравнивание объектива | боковая линза |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый | | работа | 1 x светодиод, зеленый |
|
Принадлежности
| Поставляемые элементы | | контргайка: 1, нержавеющая сталь |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| график избыточного усиления |
Приемник датчика сквозного луча
