Описание производителя

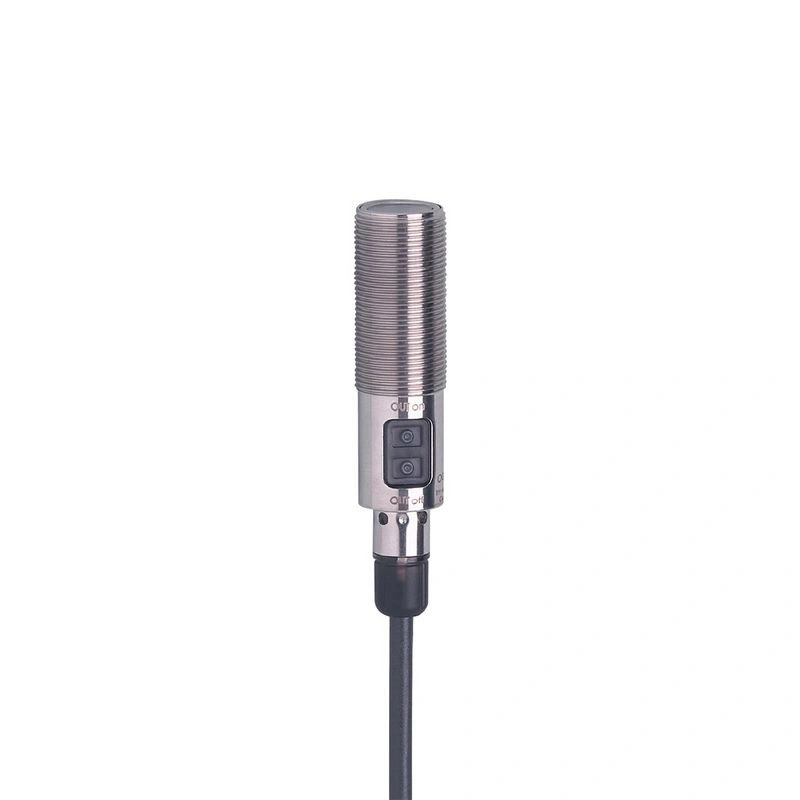

Датчик диффузного отражения с подавлением фона Прочный корпус из нержавеющей стали для использования в пищевой промышленности и производстве напитков Устойчивость к очистке под высоким давлением с использованием агрессивных чистящих средств Высокая степень защиты для жестких промышленных условий Интуитивно понятная настройка чувствительности и выходной функции Точное подавление фона
Характеристики продукта
| Тип освещения | красный свет |
| Корпус | резьбовой тип |
Применение
| Особенность | Подавление фоновых помех |
| Принцип работы | Датчик диффузного отражения |
Электрические данные
| Рабочее напряжение [В] | 10...36 DC |
| Потребляемый ток [мА] | 25 |
| Класс защиты | II |
| Защита от обратной полярности | да |
| Тип света | красный свет |
Выходы
| Электрическое исполнение | PNP |
| Функция выхода | режим включения/выключения света; (программируемый) |
| Макс. падение напряжения переключающий выход DC [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 150; (200 (...60 °C)) |
| Частота коммутации постоянного тока [Гц] | 1000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон [мм] | 15...300; (белая бумага 200 x 200 мм 90% ремиссия) |
| Диапазон на белом объекте (90 % ремиссии) [мм] | 15...300 |
| Диапазон на сером объекте (18 % ослабления) [мм] | 15...290 |
| Диапазон на черном объекте (6 % ослабления) [мм] | 15...190 |
| Заводская настройка | |
| Диапазон регулируемый | да |
| Макс. диаметр светового пятна [мм] | 25 |
| Размеры светового пятна см | при максимальном диапазоне |
| Подавление фона в наличии | да |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Защита | IP 65; IP 67; IP 68; IP 69K |
Испытания / допуски
Механические данные
| Вес [г] | 262 |
| Корпус | резьбовой тип |
| Размеры [мм] | M18 x 1 / L = 80.4 |
| Обозначение резьбы | M18 x 1 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PA; LCP; EPDM; TPU |
| Материал линзы | |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый |
|
Аксессуары
Примечания
| Примечания | | рабочее напряжение "класс поставки 2" согласно cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 6 м, ПВХ; 3 x 0.34 мм² |
Диаграммы и графики
| | a: | датчик | | b: | объект | | c: | фон | | x: | расстояние датчик/объект [мм] | | y: | мин. расстояние объект/фон [мм] |
|
| график точности | | x: | расстояние датчик/объект [мм] | | y: | мин. расстояние объект/фон [мм] | | 1 = | объект черный (6 % деления), фон белый (90 % деления) | | 2 = | объект серый (18 % ремиссии), фон белый (90 % ремиссии) | | 3 = | объект белый (90 % ослабление), фон белый (90 % ослабление) |
|
Датчик диффузного отражения с подавлением фона
