Описание производителя

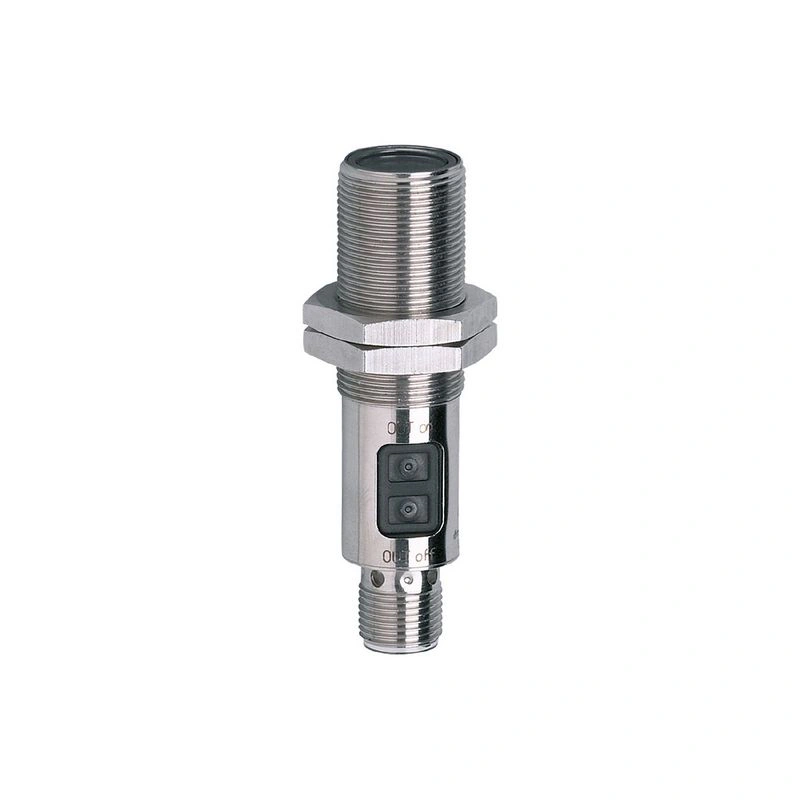

Датчик диффузного отражения с подавлением фона Прочный корпус из нержавеющей стали для использования в жестких промышленных условиях Точное подавление фона Интуитивно понятная настройка чувствительности с помощью кнопки Программируемый режим включения/выключения света Широкий выбор крепежных элементов для быстрого и простого монтажа
Характеристики продукта
| Тип фонаря | красный свет |
| Корпус | резьбовой тип |
Применение
| Особенность | Подавление фона |
| Принцип действия | Датчик диффузного отражения |
Электрические данные
| Рабочее напряжение [В] | 10...36 DC |
| Потребляемый ток [мА] | 25 |
| Класс защиты | II |
| Защита от обратной полярности | да |
| Тип светильника | красный свет |
| Длина волны [нм] | 624 |
Выходы
| Электрическое исполнение | NPN |
| Функция вывода | режим включения света/темноты; (программируется) |
| Макс. Падение напряжения на коммутируемом выходе постоянного тока [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 150; (200 (...60 °C)) |
| Частота коммутации DC [Гц] | 1000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон [мм] | 15...300; (белая бумага 200 x 200 мм 90% ремиссия) |
| Дальность на белом объекте (90 % ослабления) [мм] | 15...300 |
| Дальность действия на серый объект (18 % ослабления) [мм] | 15...290 |
| Дальность на черном объекте (6 % отклонение) [мм] | 15...190 |
| Заводская настройка | |
| Диапазон регулируемый | да |
| Макс. диаметр светового пятна [мм] | 25 |
| Размеры светового пятна относятся к | при максимальной дальности |
| Подавление фона | да |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Защита | IP 67 |
Испытания / сертификаты
| ЭМС | |
| Сроки наработки на отказ [годы] | 368 |
Механические данные
| Вес [г] | 61.4 |
| Корпус | тип резьбы |
| Размеры [мм] | M18 x 1 / L = 72 |
| Обозначение резьбы | M18 x 1 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PA; LCP; FKM; TPU |
| Материал линзы | |
Дисплеи / элементы управления
| Отображение | | состояние переключения | 1 x светодиод, желтый |
|
Аксессуары
Примечания
| Примечания | | рабочее напряжение "класс поставки 2" согласно cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| | a: | датчик | | b: | объект | | c: | фон | | x: | расстояние датчик/объект [мм] | | y: | мин. расстояние объект/фон [мм] |
|
| график точности | | x: | расстояние датчик/объект [мм] | | y: | мин. расстояние объект/фон [мм] | | 1 = | объект черный (6 % ремиссии), фон белый (90 % ремиссии) | | 2 = | Объект серый (18 % пропускания), фон белый (90 % пропускания) | | 3 = | объект белый (90 % ремиссии), фон белый (90 % ремиссии) |
|
Датчик диффузного отражения с подавлением фона
