Описание производителя

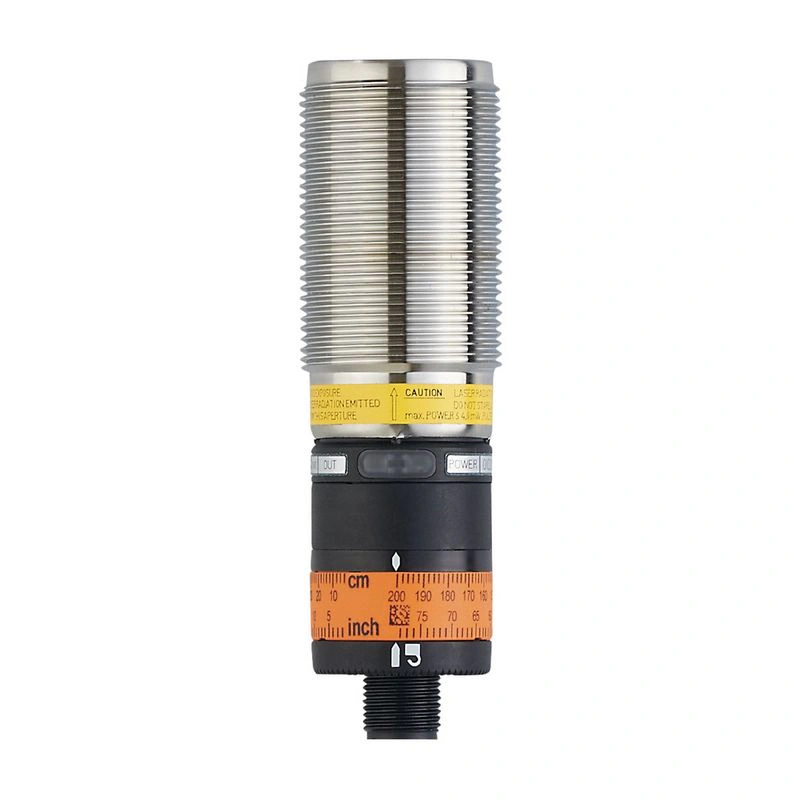

Фотоэлектрический датчик расстояния Очень большой радиус действия благодаря измерению времени пролета Надежное подавление фона и цветонезависимое обнаружение Простая настройка параметров с помощью поворотного, фиксируемого установочного кольца Надежное обнаружение глянцевых поверхностей Удобная коммуникация через IO-Link
Характеристики продукта
| Тип лампы | красный свет |
| Класс защиты лазера | 2 |
Применение
| Особенность | Подавление фона |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC; ("класс электроснабжения 2" согласно cULus) |
| Потребляемый ток [мА] | 75; (24 V) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип освещения | красный свет |
| Длина волны [нм] | 650 |
| Typ. срок службы [ч] | 50000 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходов | 2 |
| Электрический дизайн | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (дополнительный) |
| Макс. Токовая нагрузка на выход [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 11 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Макс. Диаметр светового пятна [мм] | 5 |
| Размеры светового пятна см | 2 m |
| Гистерезис диапазона обнаружения [%] | < 2 |
| Примечание по диапазону контроля гистерезис | |
| Возможность подавления фона | да |
| Подавление фона [м] | < 20 |
Диапазон измерения/установки
| Диапазон измерения [м] | 0.03...2 |
| Частота дискретизации [Гц] | 33 |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | МЭК 61131-9 |
| Профили | Интеллектуальный датчик: Идентификация датчика; двоичный канал данных; значение процесса; диагностика датчика |
| Режим SIO | да |
| Аналоговые данные процесса | 1 |
| Двоичные данные процесса | 1 |
| Мин. время цикла процесса [мс] | 6.6 |
| Поддерживаемые идентификаторы устройств | | Тип работы | Идентификатор устройства | | По умолчанию | 373 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Указание по температуре окружающей среды | | при та < -Необходим прогрев до 10 °C, лазер выключен |
|
| Защита | IP 65; IP 67 |
| Макс. устойчивость к постороннему свету [klx] | 10; (на объекте) |
Испытания / одобрения
| ЭМС | |
| Класс защиты лазера | 2 |
| Примечания по лазерной защите | | Внимание: | лазерное излучение | | Мощность: | <= 4,0 мВт | | Длина волны: | 650 нм | | импульс: | 1,3 нс | | Не смотреть в луч. | | Избегайте воздействия лазерного излучения. | | класс лазера: | 2 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | Соответствует 21 CFR 1040, за исключением отклонений согласно Laser Notice No. 50, от июня 2007 г. |
|
| Сроки наработки на отказ [годы] | 239 |
Механические данные
| Вес [г] | 207 |
| Размеры [мм] | M30 x 1.5 / L = 100 |
| Обозначение резьбы | M30 x 1.5 |
| Материалы | корпус: нержавеющая сталь; передняя панель: PMMA; светодиодное окно: PC; PBT; PC; FKM |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | Светодиод, желтый коммутационный выход PIN 4 | | работа | Светодиод, зеленый |
|
| Со шкалой | да |
| Блок индикации | см; дюйм |
| Рабочие элементы | |
Аксессуары
| Поставляемые изделия | | контргайки: 2 x M30, нержавеющая сталь |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| график гистерезиса | | x: | расстояние [мм] | | y: | Гистерезис [мм] | | 1 = | фон черный 6% ремиссия | | 2 = | фон белый 90% ремиссия |
|
