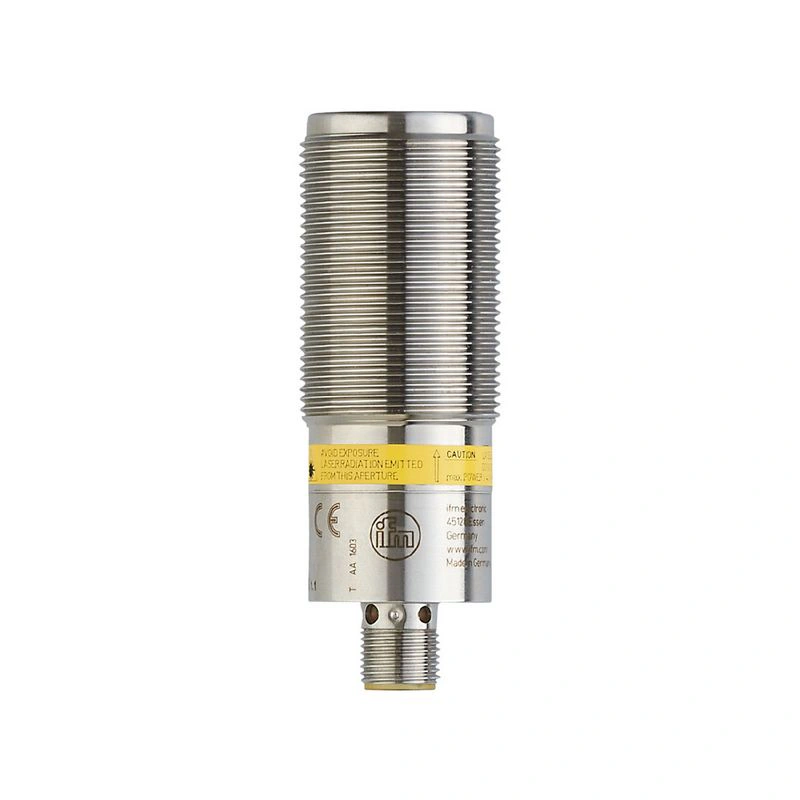

Фотоэлектрический датчик расстояния IFM OIDLCPKG/US
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Фотоэлектрический датчик расстояния

OID204

Артикул OIDLCPKG/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Тип лампы красный свет
Класс защиты от лазерного излучения 2
Специальная функция Подавление фона
Рабочее напряжение [В] 10...30 DC; ("класс энергоснабжения 2" по стандарту cULus)
Потребляемый ток [мА] 75; (24 V)
Класс защиты III

Описание производителя

Фотоэлектрический датчик расстояния Очень большой радиус действия благодаря измерению времени пролета Надежное подавление фона и независимое от цвета обнаружение Прочный корпус из нержавеющей стали Высокая степень защиты в соответствии с требованиями жестких промышленных условий Удобная коммуникация через IO-Link

Технические данные OIDLCPKG/US

Характеристики продукта

Тип лампыкрасный свет
Класс защиты от лазерного излучения2

Применение

Специальная функцияПодавление фона

Электрические данные

Рабочее напряжение [В]10...30 DC; ("класс энергоснабжения 2" по стандарту cULus)
Потребляемый ток [мА]75; (24 V)
Класс защитыIII
Защита от обратной полярностида
Тип освещениякрасный свет
Длина волны [нм]650
Тип. срок службы [ч]50000

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2

Входы

Входная цепь цифровых входов1 x 24 В PNP

Выходы

Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (дополнительный)
Макс. Токовая нагрузка на выход [мА]100
Частота коммутации постоянного тока [Гц]11
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Зона обнаружения

Макс. диаметр светового пятна [мм]5
Размеры светового пятна см2 m
Гистерезис диапазона обнаружения [%]< 2
Примечание по гистерезису диапазона контроля
черный 6% ремиссия
Возможность подавления фонада
Подавление фона [м]< 20

Диапазон измерения/установки

Диапазон измерения [м]0.03...2
Частота дискретизации [Гц]33

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIМЭК 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация датчика; двоичный канал данных; значение процесса; диагностика датчика
Режим SIOда
Аналоговые данные процесса1
Двоичные данные процесса1
Мин. время цикла процесса [мс]6.6
Поддерживаемые идентификаторы устройств
Тип эксплуатацииИдентификатор устройства
По умолчанию579

Условия эксплуатации

Температура окружающей среды [°C]-25...60
Примечание по температуре окружающей среды
при та < -Необходим прогрев до 10 °C, лазер выключен
ЗащитаIP 65; IP 67; IP 68; IP 69K
Макс. невосприимчивость к постороннему свету [klx]10; (на объекте)

Испытания / допуски

ЭМС
EN 60947-5-2
Класс защиты лазера2
Примечания по защите от лазера
Внимание:лазерное излучение
Мощность:<= 4,0 мВт
Длина волны:650 нм
импульс:1,3 нс
Не смотрите в луч.
Избегайте воздействия лазерного излучения.
класс лазера:2
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует 21 CFR 1040, за исключением отклонений согласно Laser Notice No. 50, от июня 2007 г.
MTTF [лет]210

Механические данные

Вес [г]230.5
Материалыкорпус: нержавеющая сталь; передняя панель: PMMA; PEI; EPDM

Дисплеи / элементы управления

Дисплей
состояние переключенияСветодиод, желтый Коммутационный выход PIN 4
работаСветодиод, зеленый
Дисплейный блоксм

Принадлежности

Поставляемые предметы
контргайки: 2 x M30, нержавеющая сталь

Примечания

Количество в упаковке1 шт.

Электрическое подключение

ПодключениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

график гистерезиса
Диаграммы и графики OID204
x:расстояние [мм]
y:Гистерезис [мм]
1 =фон черный 6% ремиссия
2 =фон белый 90% ремиссия

Другие данные

точность
расстояниечерный (6 % ремиссии)белый (90 % ремиссии)
0 мм± 25 мм± 20 мм
500 мм± 25 мм± 20 мм
1000 мм± 25 мм± 20 мм
1500 мм± 25 мм± 20 мм
2000 мм± 30 мм± 20 мм
Посторонний свет на объекте< 10 клкс
