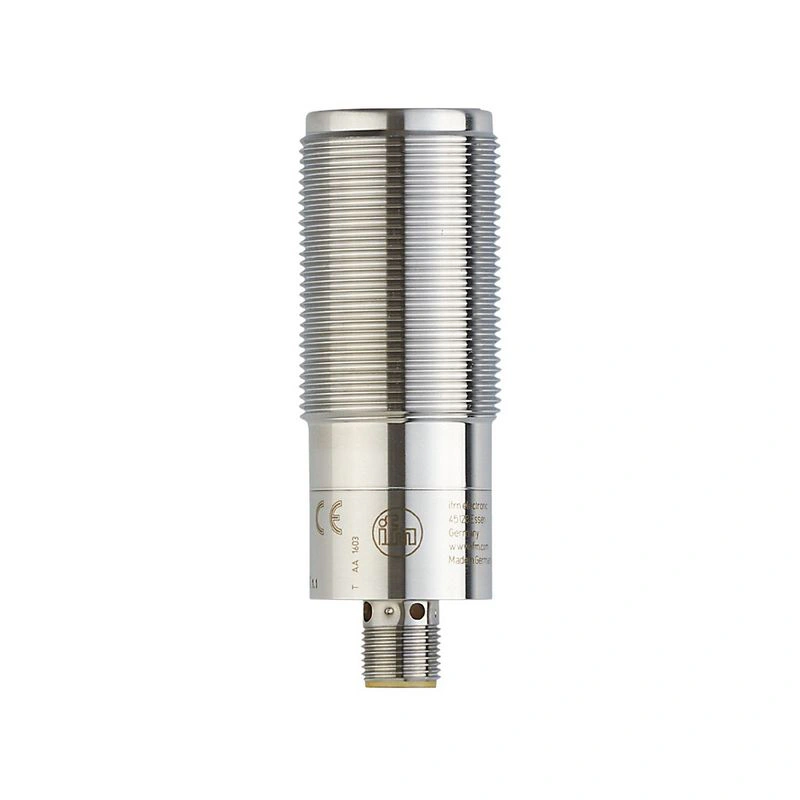

Фотоэлектрический датчик расстояния IFM OIDLCPKG/US
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Фотоэлектрический датчик расстояния

OID254

Артикул OIDLCPKG/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Тип освещения красный свет
Класс защиты лазера 1
Особенность Подавление фона
Рабочее напряжение [В] 10...30 ПОСТОЯННЫЙ ТОК
Потребляемый ток [мА] 75; (24 V)
Класс защиты III

Описание производителя

Фотоэлектрический датчик расстояния Очень большой радиус действия благодаря измерению времени пролета Надежное подавление фона и независимое от цвета обнаружение Высокая степень защиты для жестких промышленных условий Класс защиты лазера 1 в соответствии с требованиями автомобильной промышленности Удобная коммуникация через IO-Link

Технические данные OIDLCPKG/US

Характеристики изделия

Тип освещениякрасный свет
Класс защиты лазера1

Применение

ОсобенностьПодавление фона

Электрические данные

Рабочее напряжение [В]10...30 ПОСТОЯННЫЙ ТОК
Потребляемый ток [мА]75; (24 V)
Класс защитыIII
Защита от обратной полярностида
Тип освещениякрасный свет
Длина волны [нм]650
Typ. срок службы [ч]50000

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2

Входы

Входная цепь цифровых входов1 x 24 В PNP; (IEC 61131-2 Typ 3)

Выходы

Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (дополнительные)
Макс. токовая нагрузка на выход [мА]100
Частота коммутации постоянного тока [Гц]11
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Зона обнаружения

Макс. диаметр светового пятна [мм]5
Размеры светового пятна см2 m
Гистерезис диапазона обнаружения [%]< 5
Примечание по гистерезису диапазона контроля
черный 6% ремиссия
Возможность подавления фонада
Подавление фона [м]< 20

Диапазон измерения/установки

Диапазон измерения [м]0.03...2
Частота дискретизации [Гц]33

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIМЭК 61131-9
ПрофилиИнтеллектуальный датчик: Идентификация датчика; двоичный канал данных; значение процесса; диагностика датчика
Режим SIOда
Аналоговые данные процесса1
Двоичные данные процесса1
Мин. время цикла процесса [мс]6.6
Поддерживаемые идентификаторы устройств
Тип операцииDeviceID
По умолчанию579

Условия эксплуатации

Температура окружающей среды [°C]-25...60
Примечание по температуре окружающей среды
на та < -Необходим прогрев до 10 °C, лазер выключен
ЗащитаIP 65; IP 67; IP 68; IP 69K

Испытания / одобрения

ЭМС
EN 60947-5-2
Класс лазерной защиты1
Указания по лазерной защите
Внимание:лазерный свет
класс лазера:1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует 21 CFR 1040, за исключением отклонений в соответствии с Уведомлением о лазерной защите №. 50, от июня 2007 г.
MTTF [лет]210

Механические данные

Вес [г]227.5
Материалыкорпус: нержавеющая сталь; передняя панель: PMMA; PEI; EPDM

Дисплеи / элементы управления

Дисплей
состояние переключенияСветодиод, желтый коммутационный выход 1
работаСветодиод, зеленый
Блок дисплеясм

Аксессуары

Поставляемые изделия
контргайки: 2 x M30, нержавеющая сталь

Примечания

Примечания
рабочее напряжение "класс питания 2" согласно cULus
Количество упаковок1 шт.

Электрическое подключение

ПодключениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

график гистерезиса
Диаграммы и графики OID254
x:расстояние [мм]
y:Гистерезис [мм]
1 =объект черный 6% ремиссия
2 =объект белый 90% ремиссия
