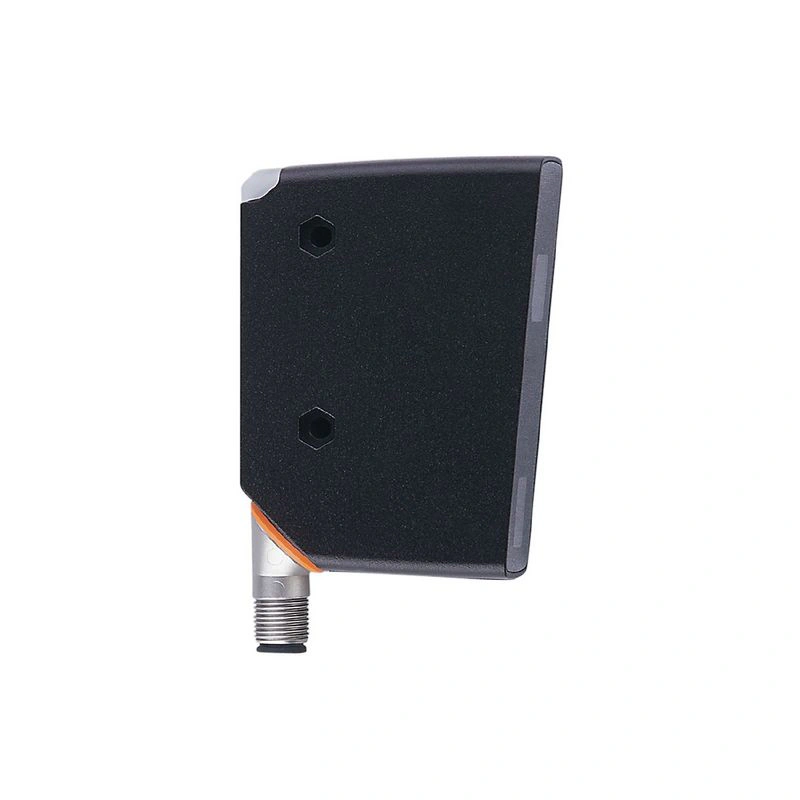

Датчик профиля IFM OPDLFPKG
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик профиля

OPD101

Артикул OPDLFPKG
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Тип освещения красный свет
Рабочее напряжение [В] 10...30 DC; ("класс питания 2" по cULus)
Потребляемый ток [мА] < 200; (10 V)
Класс защиты III
Защита от обратной полярности да
Время задержки включения [с] 2

Описание производителя

Датчик профиля Поточные проверки качества для обеспечения правильной сборки деталей Быстрая настройка без использования программного обеспечения Универсальное применение благодаря независимости от цвета и нечувствительности к постороннему свету Анализ неисправностей с помощью программного обеспечения с визуализацией профиля и измеренных значений До 10 выбираемых профилей обеспечивают повышенную гибкость

Технические данные OPDLFPKG

Характеристики продукта

Тип освещениякрасный свет

Электрические данные

Рабочее напряжение [В]10...30 DC; ("класс питания 2" по cULus)
Потребляемый ток [мА]< 200; (10 V)
Класс защитыIII
Защита от обратной полярностида
Время задержки включения [с]2
Тип освещениякрасный свет
Длина волны [нм]650

Входы / выходы

Количество входов и выходовКоличество цифровых входов: 1; Количество цифровых выходов: 2

Входы

Триггервнешний
Количество цифровых входов1

Выходы

Электрическое исполнениеPNP/NPN; (с возможностью параметрирования)
Количество цифровых выходов2
Функция вывода2 x нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. токовая нагрузка на выход [мА]100
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Диапазон измерения/установки

Измерительное расстояние (Z-направление) [мм]150...300
Ширина диапазона измерения (в направлении X) при мин. расстояние измерения [мм]45; (расстояние = 150 мм)
Ширина диапазона измерения (в направлении X) при макс. расстояние измерения [мм]90; (расстояние = 300 мм)
Частота дискретизации [Гц]5

Точность / отклонения

Разрешение измеряемого значения
Z-направление 200 мкм
X-направление 250 мкм
Точность
Z-направление ± 500 мкм
X-направление ± 500 мкм
фон белый (90 % ремиссии)

Программное обеспечение / программирование

Количество профилей, которые могут быть сохранены10
Количество областей интереса2

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM3 (230,4 кбод)
Ревизия IO-Link1.1
стандарт SDCIМЭК 61131-9
ПрофилиИнтеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
Режим SIOда
Требуемый тип порта ведущего устройстваA
Мин. время цикла процесса [мс]2.3
Данные процесса IO-Link (циклический)
функциядлина бита
значение процесса16
состояние устройства4
информация о двоичном переключении1
Функции IO-Link (ациклические)счетчик часов работы; количество событий срабатывания; настройка ROI
Поддерживаемые идентификаторы устройств
Тип работыИдентификатор устройства
По умолчанию1260
Примечание
Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки"

Условия эксплуатации

Температура окружающей среды [°C]-10...55
Температура хранения [°C]-40...60
ЗащитаIP 65
Максимальное значение. устойчивость к постороннему свету [klx]20

Тесты / допуски

ЭМС
EN 60947-5-2
Класс защиты лазера1
Примечания по защите от лазера
Внимание:лазерный свет
класс лазера:1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует 21 CFR 1040, за исключением отклонений согласно Laser Notice No. 50, от июня 2007 г.
Сроки наработки на отказ [годы]155
Допуск UL
Ta-10...55 °C
Тип корпусаТип 1
блок питанияКласс 2
Номер файла ULE174191

Механические данные

Вес [г]534.5
Размеры [мм]88 x 65 x 28.5
Материалыкорпус: литой цинк; PPSU; ABS; PMMA; PBT / PC; EPDM; передняя панель: PMMA

Дисплеи / элементы управления

Дисплей
состояние переключения1 x светодиод, желтый
Работа дисплея1 x светодиод, зеленый
цветной дисплей

Примечания

Количество в упаковке1 шт.

Электрическое соединение

СоединениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

Диаграммы и графики OPD101
1X-направление
2Z-направление
3апертура лазерного луча
4приёмник

Прочие данные

световая линия
расстояние измерения (Z-направление)световая линия
150 мм50 x 1 мм
300 мм100 x 1 мм
Значения действительны при
Посторонний свет на объекте< 20 клкс
постоянные условия окружающей среды23 °C / 960 гПа
минимальное время включения в минутах10
