Описание производителя
Преобразователь давления с керамической измерительной ячейкой Точная линейка 4...Выходной сигнал 20 мА Высокая повторяемость и низкая погрешность линейности Долгосрочная стабильность благодаря высокой защите от перегрузок Прочный корпус из нержавеющей стали для использования в жестких промышленных условиях Широкий диапазон рабочих температур
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0...2.5 бар | 0...2500 мбар | 0...36 psi | 0...250 кПа |
|
| Технологическое подключение | резьбовое соединение 1/4" Внутренняя резьба NPT |
Применение
| Особенность | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| Температура среды [°C] | -25...90; (по запросу: -40...90 °C) |
| Min. давление разрыва | |
| Номинальное давление | | 20 бар | 290 фунтов на кв. дюйм | 2 Mpa |
|
| Тип давления | относительное давление |
Электрические данные
| Рабочее напряжение [В] | 9.6...32 DC |
| Мин. сопротивление изоляции [MΩ] | 100; (500 В ПОСТОЯННОГО ТОКА) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы / выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20 |
| Макс. нагрузка [Ω] | 720; (Ub = 24 В; (Ub - 9,6 В) / 20 мА) |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 0...2.5 бар | 0...2500 мбар | 0...36 psi | 0...250 кПа |
|
Точность / отклонения
| Повторяемость [% от диапазона] | < 0,1; (при колебаниях температуры < 10 K) |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Долгосрочная стабильность [% от диапазона] | < ± 0,05; (за 6 месяцев) |
| Температурный коэффициент нулевой точки [% от диапазона / 10 K] | 0,1; (0...80 °C) |
| Диапазон температурного коэффициента [% от диапазона / 10 K] | 0,2; (0...80 °C) |
Время отклика
| Время срабатывания аналогового выхода [мс] | 3 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Температура хранения [°C] | -40...100 |
| Защита | IP 65 |
Испытания / допуски
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 30 В/м | | EN 61000-4-4 Разрыв | 2 кВ | | EN 61000-4-6 ВЧ-излучение | 10 V | | излучение помех | в соответствии с директивой по автомобильной промышленности 2004/104/EC | | CISPR 25 | | иммунитет | в соответствии с директивой по автомобильной технике 2004/104/EC | | ISO 11452-2 ВЧ-излучение | 100 В/м | | ISO 7637-2 импульс | уровень опасности 4 |
|
| Устойчивость к ударам | | DIN EN 60068-2-27 | 50 г (11 мс) | | DIN EN 61373 | категория 3 |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 g (10...2000 Гц) | | DIN EN 61373 | категория 2 |
|
| Сроки наработки на отказ [лет] | 506 |
| Директива по оборудованию, работающему под давлением | Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 - по запросу |
| Применение на железной дороге | | DIN EN 50155 / IEC 60571 | Классы T3, C1, S1 |
|
Механические данные
| Вес [г] | 221.5 |
| Материалы | нержавеющая сталь (1.4404 / 316L); FKM; PA; EPDM/X |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4305 / 303); керамика; FKM |
| Мин. циклы давления | 100 млн |
| Технологическое присоединение | резьбовое соединение 1/4" Внутренняя резьба NPT |
| Ограничительный элемент встроен | нет (может быть дооснащен) |
anzeigen-bedienelemente
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |

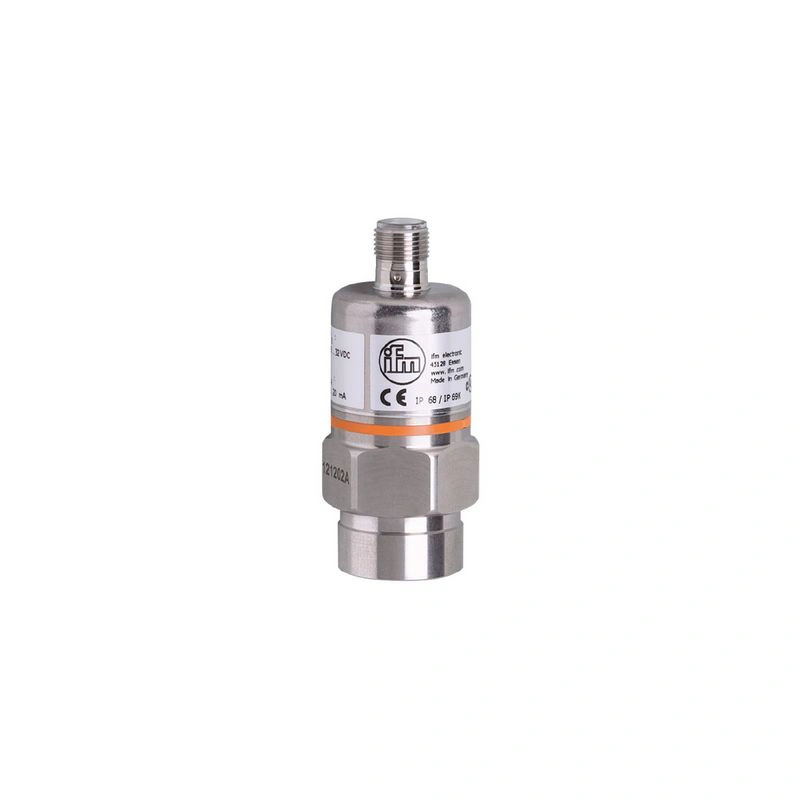

Преобразователь давления с керамической измерительной ячейкой
