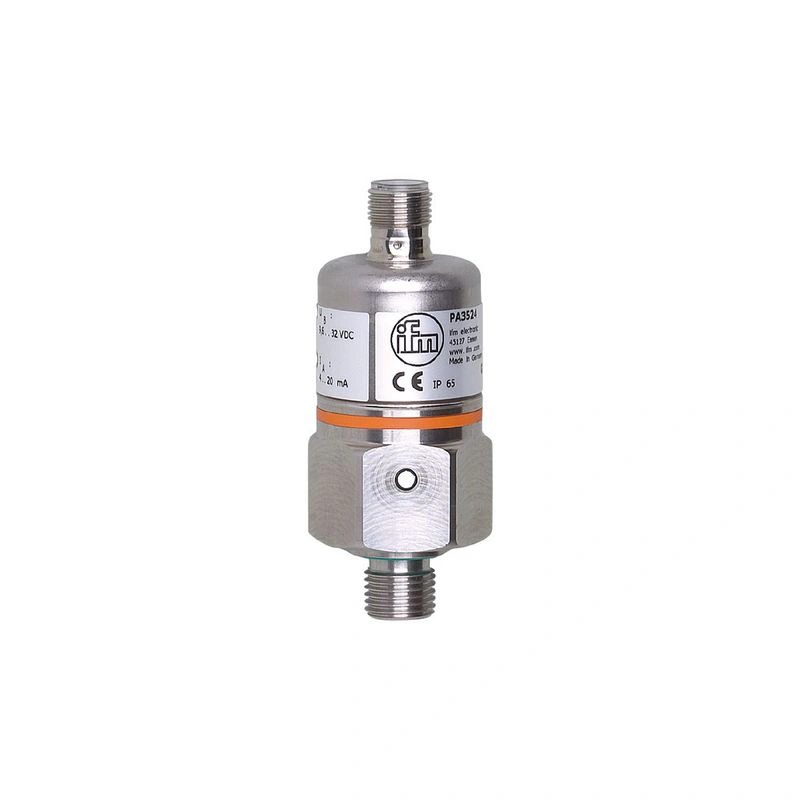

Name: PA3523
Brand: IFM Electronic
SKU: PA-025-RBG14-A-ZVG/US/ /V
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Количество входов и выходов

Количество аналоговых выходов: 1

Диапазон измерения

0…25 бар

0…363 psi

0…2.5 МПа

Технологическое присоединение

резьбовое соединение G 1/4 внешняя резьба внутренняя резьба:M5

Применение

Особенность

Позолоченные контакты

Применение

для промышленного применения

Носитель

жидкости и газы

Температура среды [°C]

-25…90; (по запросу: -40…90 °C)

Min. давление разрыва

350 бар

5075 psi

35 МПа

Номинальное давление

150 бар

2175 psi

15 Мпа

Тип давления

относительное давление

Электрические данные

Рабочее напряжение [В]	9.6…32 DC
Мин. сопротивление изоляции [MΩ]	100; (500 В ПОСТОЯННОГО ТОКА)
Класс защиты	III
Защита от обратной полярности	да

Входы / выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов	1
Выходной сигнал	аналоговый сигнал
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	720; (Ub = 24 В; (Ub — 9,6 В) / 20 мА)
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

0…25 бар

0…363 фунт/кв. дюйм

0…2.5 МПа

Точность / отклонения

Повторяемость [% от диапазона]	< 0,1; (при колебаниях температуры < 10 K)
Отклонение характеристик [% от диапазона]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения)
Долговременная стабильность [% от диапазона]	< ± 0,05; (за 6 месяцев)
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	< ± 0,1; (0…80 °C)
Диапазон температурного коэффициента [% от диапазона / 10 K]	< ± 0,2; (0…80 °C)

Время срабатывания

Время срабатывания аналогового выхода [мс]

Условия эксплуатации

Температура окружающей среды [°C]	-25…80
Температура хранения [°C]	-40…100
Защита	IP 65

Испытания / допуски

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	30 В/м
EN 61000-4-4 Разрыв	2 кВ
EN 61000-4-6 ВЧ проведено	10 V
излучение помех	в соответствии с директивой по автомобильной технике 2004/104/EC
CISPR 25
иммунитет	в соответствии с автомобильной директивой 2004/104/EC
ISO 11452-2 ВЧ-излучение	100 В/м
ISO 7637-2 импульс	уровень серьезности 4

Ударопрочность

DIN EN 60068-2-27	50 g (11 мс)
DIN EN 61373	категория 3

Устойчивость к вибрации

DIN EN 60068-2-6	20 g (10…2000 Гц)
DIN EN 61373	категория 2

Сроки наработки на отказ [лет]

506

Директива по оборудованию, работающему под давлением

Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Железнодорожное применение

DIN EN 50155 / IEC 60571

Классы T3, C1, S1

Механические данные

Вес [г]	217.5
Материалы	нержавеющая сталь (1.4404 / 316L); FKM; PA; EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (1.4305 / 303); керамика; Уплотнение: FKM DIN 3869-14
Мин. циклы давления	100 млн
Технологическое присоединение	резьбовое соединение G 1/4 внешняя резьба внутренняя резьба:M5
Встроенный ограничительный элемент	нет (может быть дооснащен)

Замечания

Количество в упаковке

1 шт.

Электрическое соединение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные
