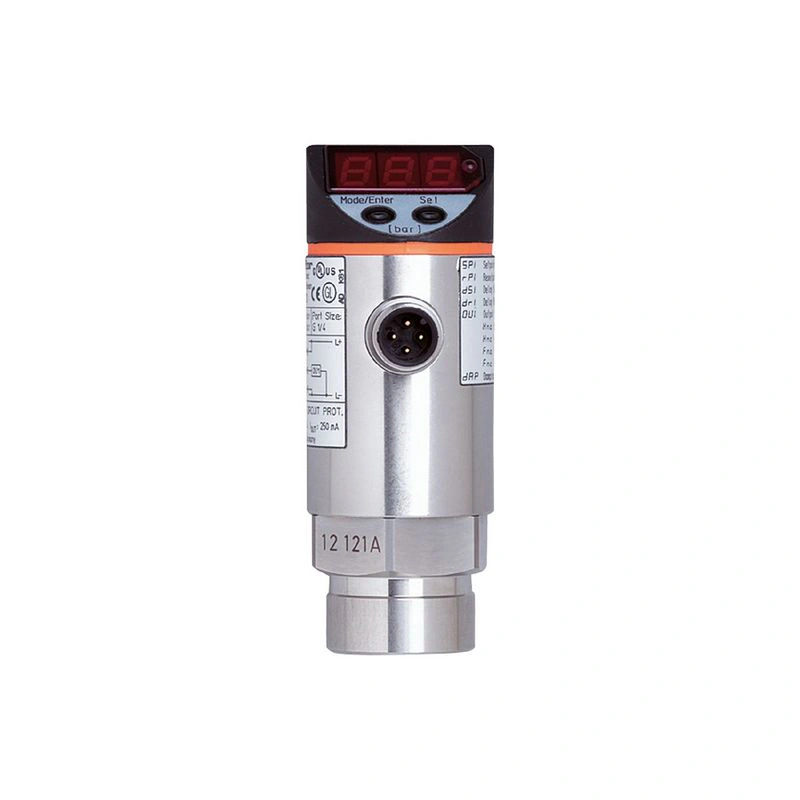

      Датчик давления с дисплеем PE3001 IFM

      PE3001Скопировано!

      IFM

      Датчик давления с дисплеем

      • Специальное уплотнение для использования в процессах очистки
      • С программируемым переключающим выходом и аналоговым выходом
      • Долгосрочная стабильность благодаря высокой защите от перегрузки
      • Четко видимый 4-разрядный светодиодный дисплей
      • Высокая устойчивость к ударам и вибрации
      Артикул: PE-250-SDR14-MFPKG/US/ /E Скопировано!
      Ключевые характеристики
      Количество входов и выходов
      Количество цифровых выходов: 1; Количество аналоговых выходов: 1
      Диапазон измерения
      0...250 бар0...3625 psi0...25 МПа
      Технологическое присоединение
      резьбовое соединение G 1/4 внутренняя резьба
      Специальная функция
      Позолоченные контакты
      Применение
      для промышленного применения
      Среда
      жидкости и газы
      Все характеристики 72
      Поделиться ссылкой:

      Характеристики изделия

      Количество входов и выходов Количество цифровых выходов: 1; Количество аналоговых выходов: 1
      Диапазон измерения
      0…250 бар 0…3625 psi 0…25 МПа
      Технологическое присоединение резьбовое соединение G 1/4 внутренняя резьба

      Применение

      Специальная функция Позолоченные контакты
      Применение для промышленного применения
      Среда жидкости и газы
      Условно пригоден для использование в газах при давлении > 25 бар только по запросу
      Не может быть использован для масла
      Температура среды [°C] -25…80
      Мин. давление разрыва
      850 бар 12300 psi 85 МПа
      Номинальное давление
      400 бар 5800 psi 40 Мпа
      Тип давления относительное давление

      Электрические данные

      Рабочее напряжение [В] 18…36 DC; (до SELV/PELV)
      Потребляемый ток [мА] < 50
      Мин. Сопротивление изоляции [MΩ] 100; (500 В ПОСТ. ТОКА)
      Класс защиты III
      Защита от обратной полярности да
      Защита от перенапряжения да; (< 40 V)
      Время задержки включения питания [с] 0.3
      Встроенный сторожевой таймер да

      Входы / выходы

      Количество входов и выходов Количество цифровых выходов: 1; Количество аналоговых выходов: 1

      Выходы

      Общее количество выходов 2
      Выходной сигнал коммутационный сигнал; аналоговый сигнал; (настраиваемый)
      Электрическое исполнение PNP
      Количество цифровых выходов 1
      Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
      Макс. падение напряжения переключающий выход DC [В] 2
      Номинальный постоянный ток коммутируемого выхода DC [мА] 250
      Частота коммутации DC [Гц] < 170
      Количество аналоговых выходов 1
      Аналоговый токовый выход [мА] 4…20
      Макс. нагрузка [Ω] 500
      Аналоговый выход напряжения [В] 0…10
      Мин. сопротивление нагрузки [Ω] 2000
      Защита от короткого замыкания да
      Тип защиты от короткого замыкания импульсный

      Диапазон измерения/установки

      Диапазон измерения
      0…250 бар 0…3625 psi 0…25 МПа
      Уставка SP
      2…250 бар 40…3620 psi 0.2…25 МПа
      Точка сброса rP
      1…249 бар 20…3600 psi 0.1…24.9 МПа
      С шагом
      1 бар 20 psi 0.1 МПа
      Заводская настройка
      SP1 = 63 бар rP1 = 58 бар

      Точность / отклонения

      Точность точки переключения [% от диапазона] < ± 0,5
      Повторяемость [% от диапазона] < ± 0,1; (при колебаниях температуры < 10 K)
      Отклонение характеристик [% от диапазона] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения)
      Отклонение гистерезиса [% от диапазона] < ± 0,25
      Долгосрочная стабильность [% от диапазона] < ± 0,05; (за 6 месяцев)
      Нулевая точка температурного коэффициента [% от диапазона / 10 K] 0,2; (0…80 °C)
      Температурный коэффициент диапазона [% от диапазона / 10 K] 0,2; (0…80 °C)

      Время отклика

      Программируемое время задержки dS, dr [с] 0; 0,2…50
      Макс. время реакции аналогового выхода [мс] 3

      Программное обеспечение / программирование

      Варианты установки параметров гистерезис / окно; нормально открытый / нормально закрытый; задержка включения/выключения; демпфирование; единица измерения; токовый/напряженный выход

      Условия эксплуатации

      Температура окружающей среды [°C] -20…80
      Температура хранения [°C] -40…100
      Защита IP 67

      Испытания / допуски

      ЭМС
      EN 61000-4-2 ESD 4 кВ CD / 8 кВ AD
      EN 61000-4-3 ВЧ-излучение 10 В/м
      EN 61000-4-4 Разрыв 2 кВ
      EN 61000-4-5 Перенапряжение 0,5/1 кВ
      EN 61000-4-6 Проведено ВЧ 10 V
      Ударопрочность
      DIN IEC 68-2-27 50 g (11 мс)
      Устойчивость к вибрации
      DIN IEC 68-2-6 20 g (10…2000 Гц)
      Сроки службы [годы] 213
      Директива по оборудованию, работающему под давлением Рациональная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 – по запросу

      Механические данные

      Вес [г] 262.5
      Материалы нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); PC; PBT; PEI; FKM
      Материалы (смачиваемые части) нержавеющая сталь (1.4404 / 316L); керамика; уплотнение измерительной ячейки: EPDM
      Мин. циклы давления 100 млн
      Технологическое соединение резьбовое соединение G 1/4 внутренняя резьба

      Дисплеи / рабочие элементы

      Дисплей
      Дисплейный блок 3 x светодиода, зеленый
      состояние переключения Светодиод, желтый
      функциональный дисплей буквенно-цифровой дисплей, 4 цифры
      измеренные значения алфавитно-цифровой дисплей, 4 разряда

      Примечания

      Количество в упаковке 1 шт.

      Электрическое подключение

      Подключение Разъем: 1 x M12; кодировка: A; контакты: позолоченные
