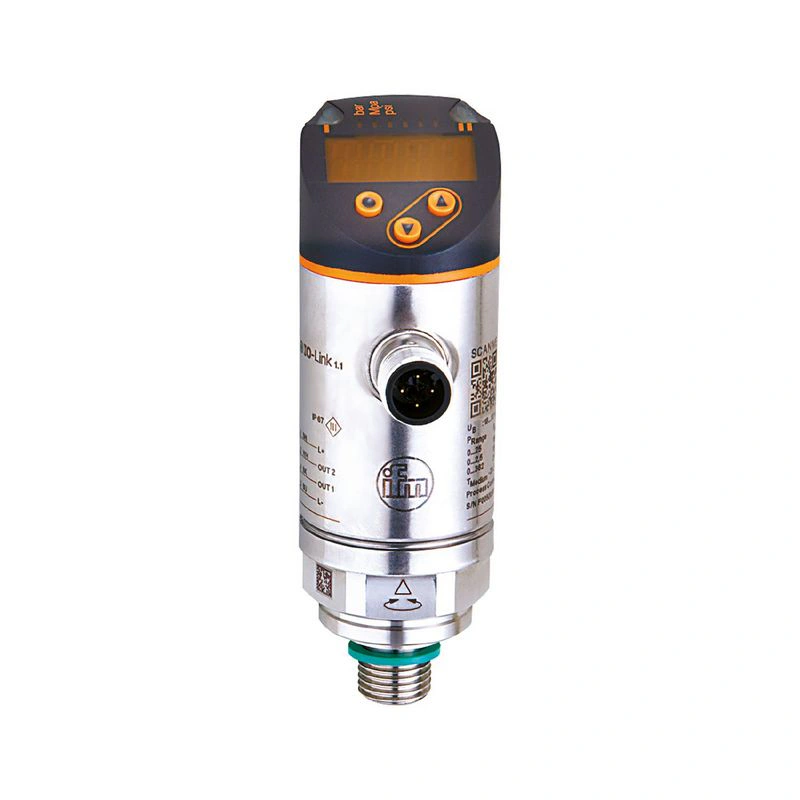

      Датчик давления с дисплеем PN2515 IFM

      PN2515Скопировано!

      IFM

      Датчик давления с дисплеем

      • Два коммутируемых выхода, один из которых программируется как IO-Link, а другой - как аналоговый выход
      • Красно-зеленый дисплей для четкого определения допустимого диапазона
      • Технологическое соединение можно поворачивать для оптимального выравнивания
      • Долгосрочная стабильность благодаря высокой защите от перегрузок
      • Прочная конструкция для использования в жестких промышленных условиях
      Артикул: PN-006-REG14-MFRKG/US/ /V Скопировано!
      Ключевые характеристики
      Количество входов и выходов
      Количество цифровых выходов: 2; Количество аналоговых выходов: 1
      Диапазон измерения
      -1...6 бар-14.5...87 фунтов на квадратный дюйм-100...600 кПа
      Технологическое подключение
      резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2); внутренняя резьба:M5
      Особенность
      Позолоченные контакты
      Измерительный элемент
      керамическая емкостная ячейка для измерения давления
      Применение
      для промышленного применения
      Все характеристики 95
      Поделиться ссылкой:

      Характеристики изделия

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
      Диапазон измерения
      -1…6 бар -14.5…87 фунтов на квадратный дюйм -100…600 кПа
      Технологическое подключение резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2); внутренняя резьба:M5

      Применение

      Особенность Позолоченные контакты
      Измерительный элемент керамическая емкостная ячейка для измерения давления
      Применение для промышленного применения
      Среда жидкости и газы
      Температура среды [°C] -25…80
      Мин. давление разрыва
      100 бар 1500 psi 10000 кПа
      Номинальное давление
      40 бар 600 psi 4000 кПа
      Вакуумное сопротивление [мбар] -1000
      Тип давления относительное давление; вакуум

      Электрические данные

      Рабочее напряжение [В] 18…30 DC; (до SELV/PELV)
      Потребляемый ток [мА] < 35
      Мин. сопротивление изоляции [MΩ] 100; (500 В ПОСТОЯННОГО ТОКА)
      Класс защиты III
      Защита от обратной полярности да
      Время задержки включения питания [с] 0.3
      Встроенный сторожевой таймер да

      Входы / выходы

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1

      Выходы

      Общее количество выходов 2
      Выходной сигнал коммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)
      Электрическое исполнение PNP/NPN
      Количество цифровых выходов 2
      Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
      Макс. падение напряжения коммутационный выход DC [В] 2
      Номинальный постоянный ток коммутируемого выхода DC [мА] 250
      Частота коммутации постоянного тока [Гц] < 500
      Количество аналоговых выходов 1
      Аналоговый токовый выход [мА] 4…20; (масштабируется 1:5)
      Макс. нагрузка [Ω] 500
      Аналоговый выход напряжения [В] 0…10; (масштабируется 1:5)
      Мин. сопротивление нагрузки [Ω] 2000
      Защита от короткого замыкания да
      Тип защиты от короткого замыкания импульсный
      Защита от перегрузки да

      Диапазон измерения/установки

      Диапазон измерений
      -1…6 бар -14.5…87 psi -100…600 кПа
      Уставка SP
      -0.95…6 бар -13.8…87 фунтов на квадратный дюйм -95…600 кПа
      Точка сброса rP
      -0.98…5.97 бар -14.2…86.6 psi -98…597 кПа
      Аналоговая начальная точка
      -1…4.8 бар -14.5…69.6 psi -100…480 кПа
      Аналоговая конечная точка
      0.2…6 Бар 2.9…87 psi 20…600 кПа
      Мин. разница между SP и rP
      0.03 бар 0.5 psi 3 кПа
      С шагом
      0.001 бар 0.1 psi 1 кПа

      Точность / отклонения

      Точность точки переключения [% от диапазона] < ± 0,4; (Понижение 1:1)
      Повторяемость [% от диапазона] < ± 0,1; (при колебаниях температуры < 10 K; Уменьшение 1:1)
      Отклонение характеристик [% от диапазона] < ± 0,25 (BFSL) / < ± 0,5 (LS); (Уменьшение 1:1; BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения)
      Отклонение гистерезиса [% от диапазона] < ± 0,1; (Уменьшение 1:1)
      Долгосрочная стабильность [% от диапазона] < ± 0,05; (Уменьшение 1:1; за 6 месяцев)
      Нулевая точка температурного коэффициента [% от диапазона / 10 K] < ± 0,2; (-0…80 °C)
      Диапазон температурного коэффициента [% от диапазона / 10 K] < ± 0,2; (-0…80 °C)
      Примечания по точности / отклонению Точность точки переключения, погрешность линейности по DNV GL: < ± 1%: < ± 1%

      Время отклика

      Время срабатывания [мс] < 1.5
      Программируемое время задержки dS, dr [с] 0…50
      Значение процесса демпфирования dAP [с] 0…4
      Демпфирование для аналогового выхода dAA [с] 0…4
      Макс. время реакции аналогового выхода [мс] 3

      Программное обеспечение / программирование

      Варианты настройки параметров гистерезис / окно; нормально открытый / нормально закрытый; задержка включения/выключения; демпфирование; единицы измерения; выходной ток/напряжение

      Интерфейсы

      Коммуникационный интерфейс IO-Link
      Тип передачи COM2 (38,4 кбод)
      Ревизия IO-Link 1.1
      Стандарт SDCI IEC 61131-9
      Профили Smart Sensor ED2: цифровой измерительный датчик (0x000A), идентификация и диагностика (0x4000)
      Режим SIO да
      Требуемый тип ведущего порта A; (когда контакт 2 не подключен: B)
      Мин. время цикла процесса [мс] 3
      IO-Link разрешение давление [бар] 0.005
      Данные процесса IO-Link (циклические)
      функция длина бита
      давление 16
      состояние устройства 4
      двоичная коммутационная информация 2
      Функции IO-Link (ациклические) метка для конкретного применения
      Поддерживаемые идентификаторы устройств
      Тип эксплуатации DeviceID
      По умолчанию 1203
      Примечание
      Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки"

      Условия эксплуатации

      Температура окружающей среды [°C] -25…80
      Температура хранения [°C] -40…100
      Защита IP 65; IP 67

      Тесты / одобрения

      ЭМС
      DIN EN 61000-6-2
      DIN EN 61000-6-3
      Ударопрочность
      DIN EN 60068-2-27 50 г (11 мс)
      Виброустойчивость
      DIN EN 60068-2-6 20 g (10…2000 Гц)
      MTTF [годы] 167
      Разрешение UL
      Утверждение UL нет. J012
      Номер файла UL E174189
      Директива по оборудованию, работающему под давлением Разумная инженерная практика; может использоваться для жидкостей группы 2; жидкости группы 1 – по запросу

      Механические данные

      Вес [г] 272.5
      Материалы нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
      Материалы (смачиваемые части) нержавеющая сталь (1.4404 / 316L); Al2O3 (керамика); FKM
      Мин. циклы давления 100 млн
      Момент затяжки [Нм] 25…35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и номинального давления)
      Технологическое подключение резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2); внутренняя резьба:M5
      Уплотнение технологического соединения FKM (DIN EN ISO 1179-2)
      Встроенный ограничительный элемент нет (может быть дооснащен)

      Дисплеи / рабочие элементы

      Дисплей
      Блок индикации 3 x LED, зеленый (бар, psi, MPa)
      состояние переключения 2 x светодиода, желтый
      измеренные значения буквенно-цифровой дисплей, красный/зеленый 4-значный

      Примечания

      Количество в упаковке 1 шт.

      Электрическое подключение

      Подключение Разъем: 1 x M12; кодировка: A; контакты: позолоченные
