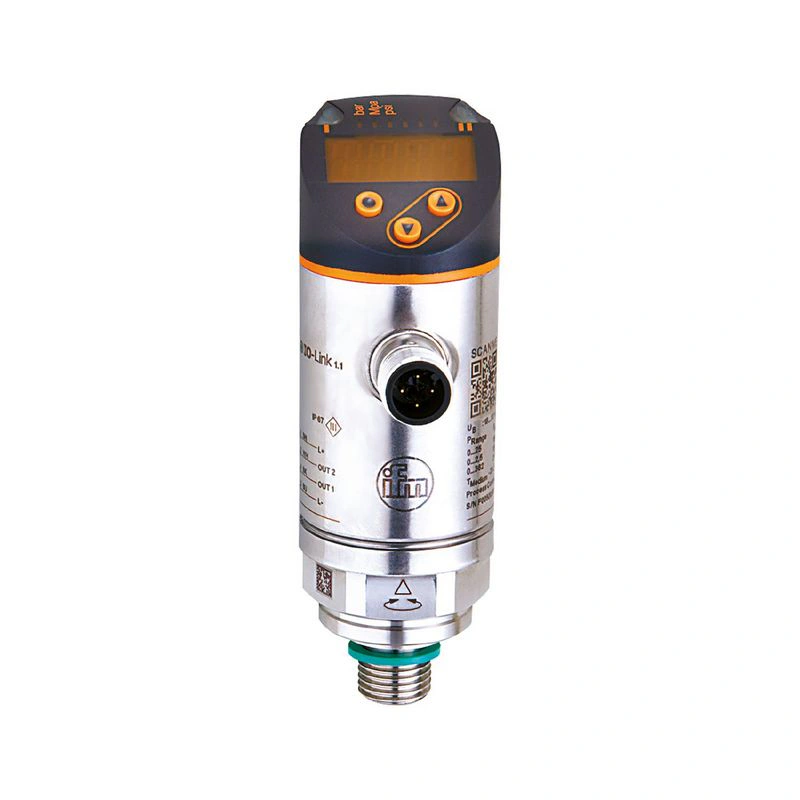

      Датчик давления с дисплеем PN2594 IFM

      PN2594Скопировано!

      IFM

      Датчик давления с дисплеем

      • Два коммутируемых выхода, один из которых программируется как IO-Link, а другой - как аналоговый выход
      • Красно-зеленый дисплей для четкого определения допустимого диапазона
      • Технологическое соединение можно поворачивать для оптимального выравнивания
      • Долгосрочная стабильность благодаря высокой защите от перегрузок
      • Прочная конструкция для использования в жестких промышленных условиях
      Артикул: PN-010-REG14-MFRKG/US/ /V Скопировано!
      Ключевые характеристики
      Количество входов и выходов
      Количество цифровых выходов: 2; Количество аналоговых выходов: 1
      Диапазон измерения
      -1...10 бар-14.6...145 psi-100...1000 кПа-0.1...1 МПа
      Технологическое соединение
      резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2); внутренняя резьба:M5
      Специальная функция
      Позолоченные контакты
      Измерительный элемент
      керамико-емкостная измерительная ячейка давления
      Применение
      для промышленного применения
      Все характеристики 99
      Поделиться ссылкой:

      Характеристики изделия

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
      Диапазон измерения
      -1…10 бар -14.6…145 psi -100…1000 кПа -0.1…1 МПа
      Технологическое соединение резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2); внутренняя резьба:M5

      Применение

      Специальная функция Позолоченные контакты
      Измерительный элемент керамико-емкостная измерительная ячейка давления
      Применение для промышленного применения
      Среда жидкости и газы
      Температура среды [°C] -25…80
      Min. давление разрыва
      150 бар 2175 psi 15 МПа
      Номинальное давление
      75 бар 1087 psi 7.5 МПа
      Вакуумное сопротивление [мбар] -1000
      Тип давления относительное давление; вакуум

      Электрические данные

      Рабочее напряжение [В] 18…30 DC; (до SELV/PELV)
      Потребляемый ток [мА] < 35
      Мин. сопротивление изоляции [MΩ] 100; (500 В ПОСТОЯННОГО ТОКА)
      Класс защиты III
      Защита от обратной полярности да
      Время задержки включения питания [с] 0.3
      Встроенный сторожевой таймер да

      Входы / выходы

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1

      Выходы

      Общее количество выходов 2
      Выходной сигнал коммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)
      Электрический расчет PNP/NPN
      Количество цифровых выходов 2
      Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
      Max. Падение напряжения коммутационного выхода постоянного тока [В] 2
      Постоянный номинальный ток коммутируемого выхода DC [мА] 250
      Частота переключения постоянного тока [Гц] < 500
      Количество аналоговых выходов 1
      Аналоговый токовый выход [мА] 4…20; (с возможностью масштабирования 1:5)
      Макс. нагрузка [Ω] 500
      Аналоговый выход напряжения [В] 0…10; (масштабируется 1:5)
      Мин. сопротивление нагрузки [Ω] 2000
      Защита от короткого замыкания да
      Тип защиты от короткого замыкания импульсный
      Защита от перегрузки да

      Диапазон измерения/установки

      Диапазон измерения
      -1…10 бар -14.6…145 psi -100…1000 кПа -0.1…1 МПа
      Аналоговая точка отсчета
      -1…8 бар -14.6…116 psi -0.1…0.8 МПа
      Аналоговая конечная точка
      1…10 бар 14.6…145 psi 0.1…1 МПа
      Заводская настройка / CMPT = 2
      Уставка SP
      -0.94…10 бар -13.6…145 psi -0.094…1 МПа
      Точка сброса rP
      -0.98…9.96 бар -14.2…144.4 psi -0.098…0.996 МПа
      Min. разница между SP и rP
      0.06 бар 0.6 psi 0.006 МПа
      С шагом
      0.02 бар 0.2 psi 0.002 МПа
      Status_B Высокое разрешение / CMPT = 3
      Заданное значение SP
      -0.94…10 бар -13.6…145 фунтов на квадратный дюйм -0.094…1 МПа
      Точка сброса rP
      -0.98…9.96 бар -14.2…144.4 psi -0.098…0.996 МПа
      Мин. разница между SP и rP
      0.05 бар 0.6 psi 0.005 МПа
      С шагом
      0.01 бар 0.1 psi 0.001 МПа

      Точность / отклонения

      Точность точки переключения [% от диапазона] < ± 0,4; (Уменьшение 1:1)
      Повторяемость [% от диапазона] < ± 0,1; (при колебаниях температуры < 10 K; Уменьшить 1:1)
      Отклонение характеристик [% от диапазона] < ± 0,25 (BFSL) / < ± 0,5 (LS); (Уменьшить 1:1; BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения)
      Отклонение гистерезиса [% от диапазона] < ± 0,1; (Уменьшить 1:1)
      Долгосрочная стабильность [% от пролета] < ± 0,05; (Уменьшение 1:1; каждые 6 месяцев)
      Нулевая точка температурного коэффициента [% от диапазона / 10 K] < ± 0,2; (-0…80 °C)
      Температурный коэффициент диапазона [% от диапазона / 10 K] < ± 0,2; (-0…80 °C)
      Указания по точности / отклонению Точность точки переключения, погрешность линейности по DNV GL: < ± 1%: < ± 1%

      Время отклика

      Время отклика [мс] < 1.5
      Программируемое время задержки dS, dr [с] 0…50
      Значение процесса демпфирования dAP [с] 0…4
      Демпфирование для аналогового выхода dAA [с] 0…4
      Макс. Время срабатывания аналогового выхода [мс] 3

      Программное обеспечение / программирование

      Варианты настройки параметров гистерезис / окно; нормально открытый / нормально закрытый; задержка включения/выключения; демпфирование; единицы индикации; токовый/напряженный выход

      Интерфейсы

      Интерфейс связи IO-Link
      Тип передачи COM2 (38,4 кбод)
      Ревизия IO-Link 1.1
      Стандарт SDCI IEC 61131-9
      Режим SIO да
      Требуемый тип мастер-порта A; (когда контакт 2 не подключен: B)
      Поддерживаемые идентификаторы устройств
      Вид эксплуатации Идентификатор устройства
      Заводская настройка / CMPT = 2 463
      Status_B Высокое разрешение / CMPT = 3 974
      Примечание
      Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузка"
      Заводская настройка / CMPT = 2
      Профили Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
      Мин. время цикла процесса [мс] 2.3
      IO-Link разрешение давление [бар] 0.01
      Данные процесса IO-Link (циклический)
      функция длина бита
      давление 14
      двоичная коммутационная информация 2
      Функции IO-Link (ациклические) метка для конкретного применения
      Status_B Высокое разрешение / CMPT = 3
      Профили Smart Sensor ED2: цифровой измерительный датчик (0x000A), идентификация и диагностика (0x4000)
      Мин. время цикла процесса [мс] 3
      Разрешение IO-Link давление [бар] 0.005
      Данные процесса IO-Link (циклические)
      функция длина бита
      давление 16
      состояние устройства 4
      информация о двоичном переключении 2
      Функции IO-Link (ациклические) метка для конкретного применения

      Условия эксплуатации

      Температура окружающей среды [°C] -25…80
      Температура хранения [°C] -40…100
      Защита IP 65; IP 67

      Испытания / допуски

      ЭМС
      DIN EN 61000-6-2
      DIN EN 61000-6-3
      Ударопрочность
      DIN EN 60068-2-27 50 g (11 мс)
      Виброустойчивость
      DIN EN 60068-2-6 20 g (10…2000 Гц)
      Сроки наработки на отказ [годы] 138
      Допуск UL
      Разрешение UL нет. J012
      Директива по оборудованию, работающему под давлением Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 – по запросу

      Механические данные

      Вес [г] 264
      Материалы нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
      Материалы (смачиваемые части) нержавеющая сталь (1.4404 / 316L); Al2O3 (керамика); FKM
      Мин. циклы давления 100 млн
      Момент затяжки [Нм] 25…35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и номинального давления)
      Технологическое подключение резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2); внутренняя резьба:M5
      Уплотнение технологического соединения FKM (DIN EN ISO 1179-2)
      Встроенный ограничительный элемент нет (может быть доукомплектован)

      Дисплеи / элементы управления

      Дисплей
      Блок дисплея 3 x LED, зеленый (бар, psi, MPa)
      состояние переключения 2 x светодиода, желтый
      измеренные значения алфавитно-цифровой дисплей, красный/зеленый 4-х разрядный

      Примечания

      Количество в упаковке 1 шт.

      Электрическое подключение

      Соединение Разъем: 1 x M12; кодировка: A; контакты: позолоченные
