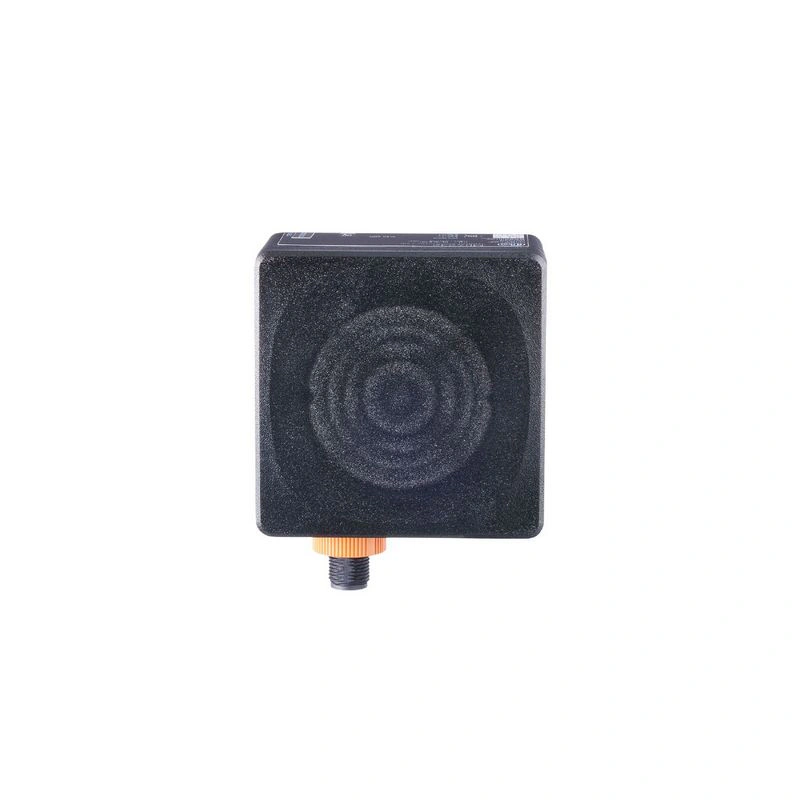

Артикул: R1DAAF6KG/US/IO-Link Скопировано!
Поделиться ссылкой:
Характеристики изделия
Интерфейс связи
IO-Link
Корпус
прямоугольный
Размеры [мм]
80 x 80 x 45
Цифровой
Электрическая конструкция
PNP/NPN; (с возможностью параметрирования)
Функция вывода
нормально открытый / нормально закрытый; (с возможностью параметрирования)
Применение
Разрешение на радиосвязь
ЕС/КРАСНЫЙ
Указание по допуску к радиосвязи
Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе «Загрузки».
Электрические данные
Рабочее напряжение [В]
10…30 DC; (для SELV/PELV; цепи с ограничением энергии в соответствии с IEC/UL 61010-1 3-е изд. cl. 9.4)
Потребляемый ток [мА]
< 300; (среднее значение: 150 мА)
Потребляемая мощность [Вт]
21; (максимум)
Класс защиты
III
Защита от обратной полярности
да
Макс. время задержки включения [мс]
1000
Рабочая частота [ГГц]
60…64
Средняя спектральная плотность EIRP [дБм/МГц]
-10
Средняя мощность передатчика EIRP [дБм]
20
Входы / выходы
Общее количество входов и выходов
3
Входы
Входы
IN1
активация/деактивация радара
Выходы
Общее количество выходов
2
Выходной сигнал
OUT1
коммутационный сигнал; IO-Link
ВЫХОД2
коммутационный сигнал; аналоговый сигнал
Защита от короткого замыкания
да
Тип защиты от короткого замыкания
импульсный
Защита от перегрузки
да
Аналоговый
Аналоговый токовый выход [мА]
4…20, инвертируемый; (масштабируемый)
Макс. нагрузка [Ω]
500; (< 250 Ω: Ub 16…30 В ПОСТОЯННОГО ТОКА; 250…500 Ω: Ub 18…30 В ПОСТОЯННОГО ТОКА)
Аналоговый выход напряжения [В]
0…10, инвертируемая; (масштабируемая)
Мин. нагрузка [Ω]
2000
Цифровой
Электрическое исполнение
PNP/NPN; (с возможностью параметрирования)
Функция выхода
нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения переключающий выход DC [В]
2.5
Постоянный номинальный ток коммутационного выхода постоянного тока [мА]
200
Зона обнаружения
Диапазон [м]
0.1…50; (относится к уголковому отражателю 10 см)
Угол апертуры цилиндрический
горизонтальный [°]
40
вертикаль [°]
30
Диапазон измерения/установки
Диапазон измерения [м]
0.1…50; (см. схему:)
Частота дискретизации [Гц]
20…100
Точность / отклонения
Гистерезис [мм]
5; (с возможностью параметрирования)
Температурный коэффициент аналогового выхода [% от диапазона / 10 K]
± 0,1
Повторяемость аналогового выхода [% от диапазона]
< 0,1
Погрешность линейности аналогового выхода [% от диапазона]
± 0,15
Точность аналогового выхода [% от диапазона]
± 0,2 (в дополнение к спецификациям точности в разделе «Дополнительные данные»)
Программное обеспечение / программирование
Варианты настройки параметров
только через IO-Link
Интерфейсы
Интерфейс связи
IO-Link
Тип передачи
COM3 (230,4 кбод)
Ревизия IO-Link
1.1
Стандарт SDCI
МЭК 61131-9
Профили
Класс функции
Обозначение
0x0030
BLOB, двоичные большие объекты
0x4000
Идентификация и диагностика
0x8101
Локатор
0x8102
ProductURI
Режим SIO
да
Требуемый тип порта ведущего устройства
A
Min. время цикла процесса [мс]
3.2
Данные процесса IO-Link (циклические)
функция
длина бита
расстояние
32
скорость
32
Мощность
8
RCS
8
наклон датчика
1
состояние устройства
4
двоичная информация о переключении
4
Функции IO-Link (ациклические)
метка для конкретного применения; счетчик часов работы; количество срабатываний; внутренняя температура; настройка ROI
Поддерживаемые идентификаторы устройств
Тип эксплуатации
DeviceID
По умолчанию
1518
Условия эксплуатации
Температура окружающей среды [°C]
-40…80
Примечание по температуре окружающей среды
без использования аналогового выхода: -40…85 °C
Температура хранения [°C]
-40…85
Защита
IP 65; IP 66; IP 67; IP 69K; (с установленными разъемами или защитными колпачками)
Испытания / сертификаты
ЭМС
DIN EN 61000-4-2 ESD
4 кВ CD / 8 кВ AD
DIN EN 61000-4-3 ВЧ-излучение
10 В/м
DIN EN 61000-4-4 Разрыв
2 кВ
DIN EN 61000-4-6 ВЧ проводимый
10 V
DIN EN 61000-6-2
иммунитет / промышленные условия
EN 55032 Эмиссия
Класс A
Устойчивость к ударам
МЭК 62262
IK06 (1J)
Виброустойчивость
DIN EN 60068-2-6 Fc
10 g 10 частотных циклов, 1 октава/минута, по 3 осям
Ударопрочность
DIN EN 60068-2-27 Ea
50 g 11 мс полусинусоида; 10 ударов в каждом направлении по 3 координатным осям
Непрерывная ударопрочность
DIN EN 60068-2-29 Eb
40 g 6 мс полусинусоида; 4 000 ударов в каждом направлении по 3 координатным осям
