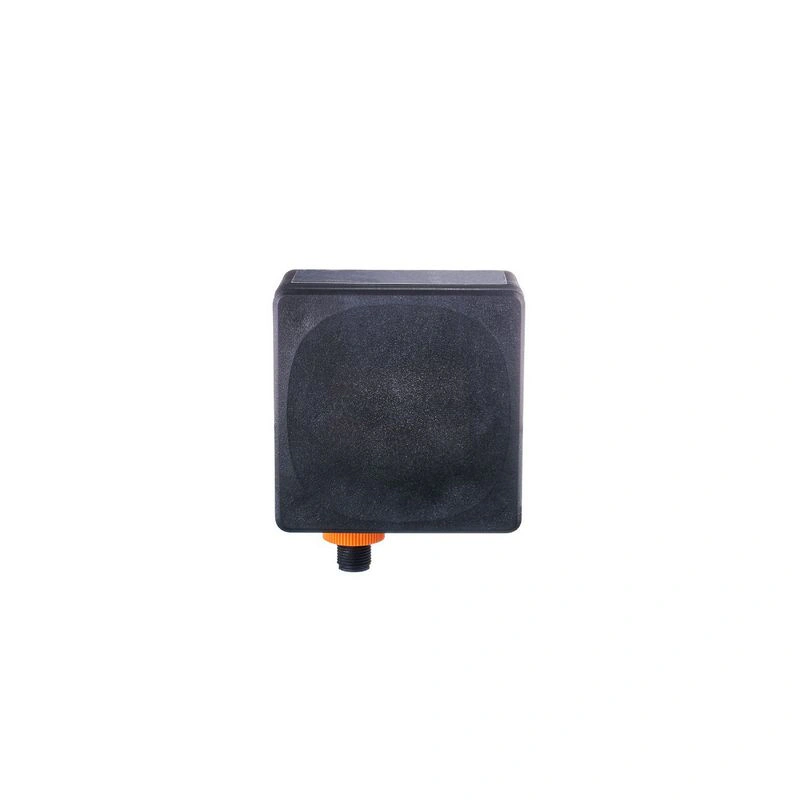

Артикул: R2DAAF6KG/US/IO-Link Скопировано!
Поделиться ссылкой:
Применение
Разрешение на радиосвязь для
ЕС/КРАСНЫЙ; Соединенное Королевство
Примечание по допуску к эксплуатации в радиоэфире
Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе «Загрузки».
Электрические данные
Рабочее напряжение [В]
10…30 DC; (к цепям SELV/PELV ; цепи с ограничением энергии в соответствии с IEC/UL 61010-1 3-е изд. cl. 9.4)
Потребляемый ток [мА]
< 300; (среднее значение: 150 мА)
Потребляемая мощность [Вт]
21; (максимальная)
Класс защиты
III
Защита от обратной полярности
да
Макс. время задержки включения питания [мс]
1000
Рабочая частота [ГГц]
60…64
Средняя спектральная плотность EIRP [дБм/МГц]
-15
Средняя мощность передатчика EIRP [дБм]
15
Входы / выходы
Общее количество входов и выходов
3
Входы
Входы
IN1
активация/деактивация радара
Выходы
Общее количество выходов
2
Выходной сигнал
OUT1
сигнал переключения; IO-Link
ВЫХОД2
коммутационный сигнал; аналоговый сигнал
Защита от короткого замыкания
да
Тип защиты от короткого замыкания
импульсный
Защита от перегрузки
да
Аналоговый
Аналоговый токовый выход [мА]
4…20, инвертируемое; (масштабируемое)
Макс. нагрузка [Ω]
500; (< 250 Ω: Ub 16…30 В ПОСТОЯННОГО ТОКА; 250…500 Ω: Ub 18…30 В DC)
Аналоговый выход напряжения [В]
0…10, инвертируемая; (масштабируемая)
Мин. нагрузка [Ω]
2000
Цифровой
Электрическое исполнение
PNP/NPN; (с возможностью параметрирования)
Функция выхода
нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения переключающий выход постоянного тока [В]
2.5
Постоянный номинальный ток коммутационного выхода DC [мА]
200
Зона обнаружения
Диапазон [м]
0.1…50; (в соответствии с E23014)
Угол апертуры цилиндрический
горизонтальный [°]
140
вертикаль [°]
50
Диапазон измерения/установки
Диапазон измерения [м]
0.1…50; (см. диаграмму:)
Частота дискретизации [Гц]
20
Точность / отклонения
Гистерезис [мм]
5; (с возможностью параметрирования)
Аналоговый выход температурного коэффициента [% от диапазона / 10 K]
± 0,1
Повторяемость аналогового выхода [% от диапазона]
< 0,1
Погрешность линейности аналогового выхода [% от диапазона]
± 0,15
Точность аналогового выхода [% от диапазона]
± 0,2 (в дополнение к характеристикам точности в разделе «Дополнительные данные»)
Программное обеспечение / программирование
Варианты настройки параметров
только через IO-Link
Интерфейсы
Коммуникационный интерфейс
IO-Link
Тип передачи
COM3 (230,4 кбод)
Ревизия IO-Link
1.1
Стандарт SDCI
МЭК 61131-9
Профили
Класс функции
Обозначение
0x0030
BLOB, двоичные большие объекты
0x4000
Идентификация и диагностика
0x8101
Локатор
0x8102
ProductURI
Режим SIO
да
Требуемый тип порта ведущего устройства
A
Мин. время цикла процесса [мс]
3.2
Данные процесса IO-Link (циклические)
функция
длина бита
расстояние
32
скорость
32
Мощность
8
RCS
8
наклон датчика
1
состояние устройства
4
двоичная информация о переключении
4
Функции IO-Link (ациклические)
метка для конкретного применения; счетчик часов работы; количество срабатываний; внутренняя температура; настройка ROI; Schaltverzögerungen; Sender abschaltbar
Поддерживаемые идентификаторы устройств
Тип эксплуатации
DeviceID
По умолчанию
1519
Примечание
Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки"
Условия эксплуатации
Температура окружающей среды [°C]
-40…80
Указание по температуре окружающей среды
без использования аналогового выхода: -40…85 °C
Температура хранения [°C]
-40…85
Защита
IP 65; IP 66; IP 67; IP 69K; (с установленными разъемами или защитными колпачками)
Испытания / допуски
ЭМС
DIN EN 61000-4-2 ESD
4 кВ CD / 8 кВ AD
DIN EN 61000-4-3 ВЧ-излучение
10 В/м
DIN EN 61000-4-4 Burst
2 кВ
DIN EN 61000-4-6 ВЧ
10 V
DIN EN 61000-6-2
иммунитет / промышленная среда
Эмиссия EN 55032
Класс A
Устойчивость к ударам
IEC 62262
IK06 (1J)
Устойчивость к вибрации
DIN EN 60068-2-6 Fc
10 g 10 частотных циклов, 1 октава/минута, по 3 осям
Устойчивость к ударам
DIN EN 60068-2-27 Ea
50 g 11 мс полусинус; 10 ударов в каждом направлении по 3 координатным осям
Непрерывная ударопрочность
DIN EN 60068-2-29 Eb
40 g 6 мс полусинусоида; 4 000 ударов в каждом направлении вдоль 3 координатных осей
