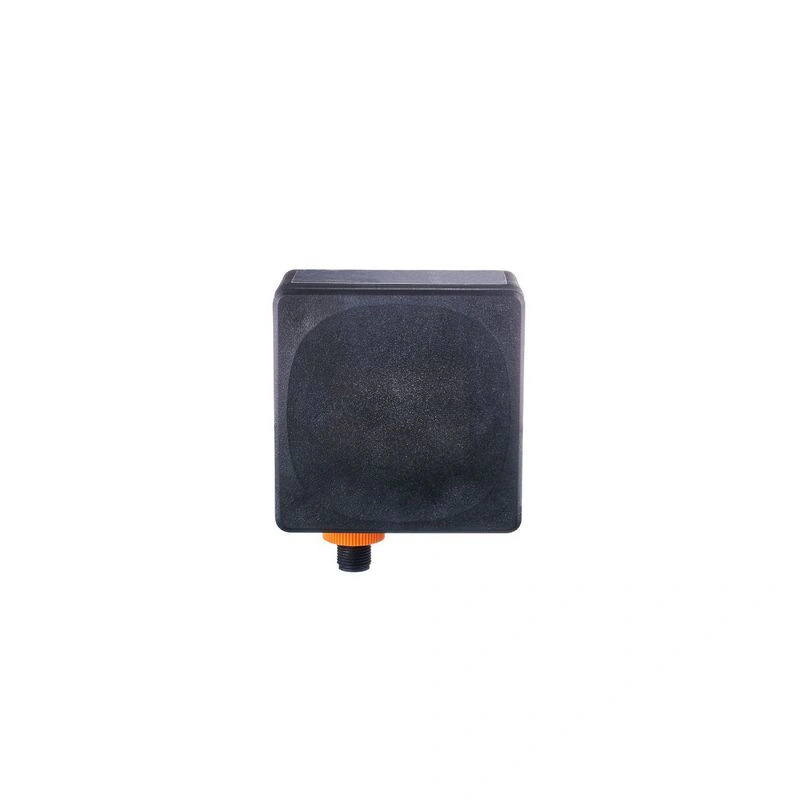

Радарный датчик расстояния IFM R2DBAF6KG/US/IO-Link
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Радарный датчик расстояния

R2D200

Артикул R2DBAF6KG/US/IO-Link
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Разрешение на радиосвязь для ЕС/КРАСНОЯРСК; Великобритания; США; Канада
Потребляемый ток [мА] < 300; (среднее значение: 150 мА)
Потребляемая мощность [Вт] 21; (максимум)
Класс защиты III
Защита от обратной полярности да
Макс. время задержки включения питания [мс] 1000

Описание производителя

Радарный датчик расстояния Большой радиус действия и широкий диапазон температур Надежные измерения даже в условиях осадков, тумана, пыли и грязи Одновременное определение расстояния и скорости Режимы работы могут быть установлены в соответствии с конкретным применением Интуитивно понятная настройка и визуализация измеренных данных с помощью программного обеспечения ifm Vision Assistant

Технические данные R2DBAF6KG/US/IO-Link

Применение

Разрешение на радиосвязь дляЕС/КРАСНОЯРСК; Великобритания; США; Канада
Указание по допуску к радиосвязи
Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе "Загрузки".

Электрические данные

Рабочее напряжение [В]10...30 DC; (для SELV/PELV; цепи с ограничением энергии согласно IEC/UL 61010-1 3-е изд. cl. 9.4)
Потребляемый ток [мА]< 300; (среднее значение: 150 мА)
Потребляемая мощность [Вт]21; (максимум)
Класс защитыIII
Защита от обратной полярностида
Макс. время задержки включения питания [мс]1000
Рабочая частота [ГГц]
77...81
Максимальная излучаемая средняя спектральная плотность EIRP [дБм/МГц]
-9
Пиковая излучаемая мощность EIRP [дБм]
27

Входы / выходы

Общее количество входов и выходов3

Входы

Входы
IN1активация/деактивация радара

Выходы

Общее количество выходов2
Выходной сигнал
OUT1сигнал переключения; IO-Link
ВЫХОД2коммутационный сигнал; аналоговый сигнал
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида
Аналоговый
Аналоговый токовый выход [мА]4...20, инвертируемые; (масштабируемые)
Максимальный. нагрузка [Ω]500; (< 250 Ω: Ub 16...30 В ПОСТОЯННОГО ТОКА; 250...500 Ω: Ub 18...30 В ПОСТОЯННОГО ТОКА)
Аналоговый выход напряжения [В]0...10, инвертируемый; (масштабируемый)
Мин. нагрузка [Ω]2000
Цифровой
Электрическая конструкцияPNP/NPN; (с возможностью параметрирования)
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения на коммутационном выходе постоянного тока [В]2.5
Номинальный постоянный ток коммутационного выхода DC [мА]200

Зона обнаружения

Диапазон [м]0.1...50; (см. E23014)
Угол апертуры цилиндрический
горизонтальный [°]140
вертикаль [°]30

Диапазон измерения/установки

Диапазон измерения [м]0.1...50; (см. схему:)
Частота дискретизации [Гц]20

Точность / отклонения

Гистерезис [мм]5; (настраиваемый параметр)
Температурный коэффициент аналогового выхода [% от диапазона / 10 K]± 0,1
Повторяемость аналогового выхода [% от диапазона]
< 0,1
Погрешность линейности аналогового выхода [% от диапазона]
± 0,15
Точность аналогового выхода [% от диапазона]
± 0,2 (в дополнение к спецификациям точности в разделе "Дополнительные данные")

Программное обеспечение / программирование

Варианты установки параметровтолько через IO-Link

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM3 (230,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIМЭК 61131-9
Профили
Класс функцииОбозначение
0x0030BLOB, двоичные большие объекты
0x4000Идентификация и диагностика
0x8101Локатор
0x8102ProductURI
Режим SIOда
Требуемый тип ведущего портаA
Min. время цикла процесса [мс]3.2
Данные процесса IO-Link (циклический)
функциядлина бита
расстояние32
скорость32
Мощность8
RCS8
наклон датчика1
состояние устройства4
информация о двоичном переключении4
Функции IO-Link (ациклические)метка для конкретного применения; счетчик часов работы; количество срабатываний; внутренняя температура; настройка ROI; Schaltverzögerungen; Sender abschaltbar
Поддерживаемые идентификаторы устройств
Тип эксплуатацииDeviceID
По умолчанию1519
Примечание
Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки"

Условия эксплуатации

Температура окружающей среды [°C]-40...80
Указание по температуре окружающей среды
без использования аналогового выхода: -40...85 °C
Температура хранения [°C]-40...85
ЗащитаIP 65; IP 66; IP 67; IP 69K; (с установленными разъемами или защитными колпачками)

Испытания / утверждения

ЭМС
DIN EN 61000-4-2 ESD4 кВ CD / 8 кВ AD
DIN EN 61000-4-3 ВЧ-излучение10 В/м
DIN EN 61000-4-4 Разрыв2 кВ
DIN EN 61000-4-6 ВЧ проводимый10 V
DIN EN 61000-6-2иммунитет / промышленные условия
Эмиссия EN 55032Класс A
Устойчивость к ударам
МЭК 62262IK06 (1J)
Устойчивость к вибрации
DIN EN 60068-2-6 Fc10 g 10 частотных циклов, 1 октава/минута, по 3 осям
Устойчивость к ударам
DIN EN 60068-2-27 Ea50 g 11 мс полусинусоида; 10 ударов в каждом направлении вдоль 3 координатных осей
Устойчивость к длительным ударам
DIN EN 60068-2-29 Eb40 g 6 мс полусинусоида; 4 000 ударов в каждом направлении вдоль 3 координатных осей
Быстрое изменение температуры
DIN EN 60068-2-14 NaTA = -40°C; TB = 85°C; t1 = 30 мин; t2 = < 30 с; 300 циклов
Испытание солевым туманом
DIN EN 60068-2-11 Ka8 циклов испытаний
Электрическая защита
DIN EN 61010-2-201поражение электрическим током / электропитание только по цепям SELV/PELV
MTTF [годы]53
Допуск UL
Ta-40...65 °C
Номер файла ULE205959

Механические данные

Вес [г]397.2
Корпуспрямоугольный
Монтажвозможность скрытого монтажа
Размеры [мм]80 x 80 x 45
МатериалыКорпус: PA; купол: PEI; Уплотнение: HNBR

Дисплеи / элементы управления

Дисплей
состояние переключения2x светодиода, желтый
работа1x светодиод, зеленый
ошибки1х светодиод, красный

Примечания

Количество в упаковке1 шт.

Электрическое подключение

ПодключениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

Зона обнаружения
Диаграммы и графики R2D200
1:азимут
2:высота
условия
Отражатель: 4.Трехгранный угловой отражатель 3" (SAJ043-S1)
RCS: 10 дБм²
расстояние: 5 m
рабочая частота: 79 ГГц

Другие данные

Режим работыстандартБольшая дальность, высокая скорость
макс. расстояние0.1...20 m0.25...35 m
разрешение расстояния100 мм350 мм
горизонтальное угловое разрешение (азимут )10 °10 °
точность расстояния± 5 мм± 15 мм
макс. скорость± 6 м/с± 15 м/с
разрешение скорости± 0.20 м/с± 0.38 м/с
точность скорости± 0.01 м/с± 0.04 м/с
Частота переключения20 Гц20 Гц
расстояниев соответствии с E23013
Разрешениедля обнаружения двух объектов одинакового размера
точностьдля сильной, точечной цели
