Описание производителя

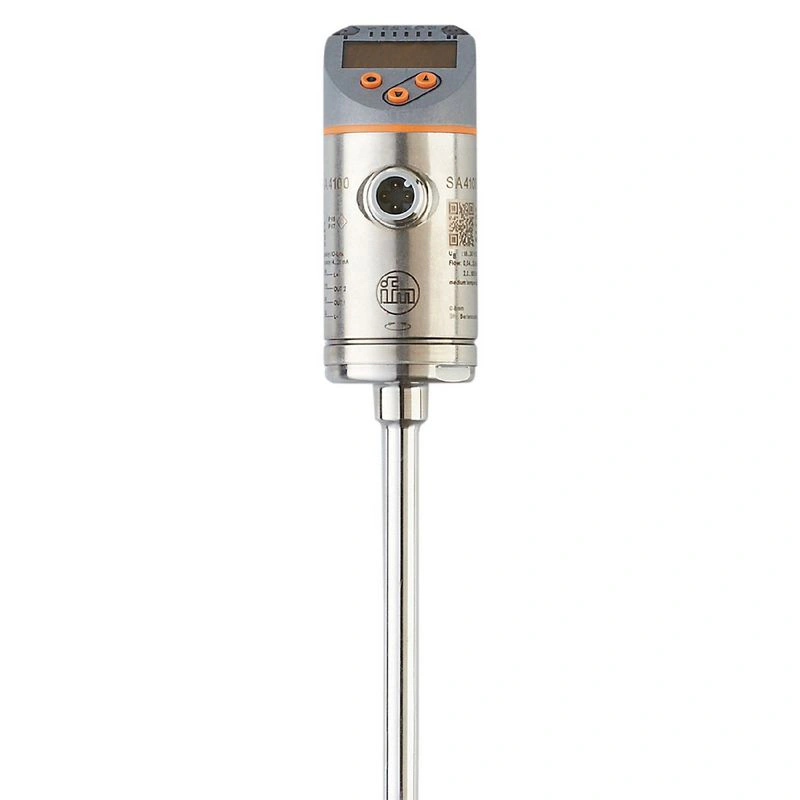

Датчик расхода Одновременное измерение расхода и температуры Оптимизирован для воды, масел и воздуха Красно-зеленый дисплей для четкого определения допустимого диапазона С переключающим выходом, аналоговым сигналом и IO-Link Технологическое соединение можно поворачивать для оптимального выравнивания
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Технологическое подключение | диаметр Ø 8 мм |
Применение
| Специальная функция | Позолоченные контакты |
| СМИ | вода; растворы гликолей; воздух; масла |
| Примечание по носителям | | маловязкие масла с вязкостью: ≤ 40 мм²/с (40 °C) | | высоковязкие масла с вязкостью: > 40 мм²/с (40 °C) |
|
| Температура среды [°C] | -20...100 |
| Номинальное давление [бар] | 50 |
| Номинальное давление [МПа] | 5 |
| MAWP (для применения в соответствии с CRN) [бар] | 50 |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC |
| Потребляемый ток [мА] | < 100 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | 10 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (настраиваемый) |
| Макс. Падение напряжения коммутационный выход DC [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 250 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20; (с возможностью масштабирования) |
| Макс. нагрузка [Ω] | 350 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
| Частота выходного сигнала [Гц] | 0...1000 |
Диапазон измерения/установки
| Длина зонда L [мм] | 100 |
| Режим работы | относительный; абсолютно жидкий; абсолютно газообразный; (абсолютный: рекомендуется эталонное измерение; заводская установка: относительный) |
| Контроль температуры |
| Диапазон измерения [°C] | -20...100 |
| Разрешение [°C] | 0.2 |
| Жидкие среды - абсолютный режим работы |
| Диапазон настройки [м/с] | 0.04...3 |
| Наибольшая чувствительность [м/с] | 0.04...3 |
| Жидкие среды - относительный режим работы |
| Диапазон настройки [м/с] | 0.04...6 |
| Наибольшая чувствительность [м/с] | 0.04...3 |
| Газы - рабочий режим "абсолютный" |
| Диапазон настройки [м/с] | 0...100 |
| Наибольшая чувствительность [м/с] | 30...100 |
| Газы - рабочий режим "относительный" |
| Диапазон настройки [м/с] | 0...200 |
| Наибольшая чувствительность [м/с] | 30...100 |
Точность / отклонения
| Температурный дрейф [см/с x 1/K] | 0,003 м/с x 1/K ( 70 °C) |
| Температурный градиент [K/мин] | 100 |
| Абсолютный режим работы |
| Повторяемость | 0,05 м/с; (вода; скорость потока: 0,05...3 м/с) |
| Относительный режим работы |
| Точность | ± (7 % MW + 2 % MEW); (для относительного режима в диапазоне максимальной чувствительности при следующих условиях:; вода: 20...70 °C; длина входного отверстия: 1.5 м; DN25 (DIN 2448); монтажное положение согласно инструкции; Точность может отличаться для других сред и монтажных положений.) |
| Повторяемость | 0,05 м/с; (вода; скорость потока: 0,05...3 м/с) |
| Контроль температуры |
| Дрейф температуры | ± 0,005 K/°C |
| Точность [K] | ± 0,3 / ± 1; (вода; скорость потока: 0,3...3 м/с / воздух; скорость потока: > 10 м/с) |
Время отклика
| Время отклика [с] | 0.5; (T09; вода; гликоль: 0,8 с; воздух: 7 с; масло: 1,8 с; каждый T09) |
| Контроль температуры |
| Динамический отклик T05 / T09 [с] | 1,5 (T09); (вода; скорость потока: 0,3...3 м/с) |
Программное обеспечение / программирование
| Варианты установки параметров | гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; выбор среды; демпфирование; функция обучения; возможность поворота и отключения дисплея; стандартные единицы измерения; цвет значения процесса |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства |
| Режим SIO | да |
| Требуемый тип главного порта | A |
| Аналоговые данные процесса | 2 |
| Двоичные данные процесса | 2 |
| Min. время технологического цикла [мс] | 3 |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | DeviceID | | Заводская настройка / ModE = (REL) | 533 | | Режим = (LIQU) | 540 | | ModE = (GAS) | 547 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -40...80 |
| Температура хранения [°C] | -40...100 |
| Защита | IP 65; IP 67 |
Испытания / допуски
| ЭМС | |
| Устойчивость к ударам | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| Время наработки на отказ [лет] | 180 |
| Допуск UL | | Утверждение UL нет. | I017 | | Номер файла UL | E174189 |
|
Механические данные
| Вес [г] | 243 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PBT-GF20; PBT-GF30 |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4404 / 316L) |
| Технологическое соединение | диаметр Ø 8 мм |
Дисплеи / рабочие элементы
| Дисплей | | Блок дисплея | 6 x LED, зеленый (%, м/с, л/мин, м³/ч, °C, 10³) | | состояние переключения | 2 x светодиода, желтый | | измеренные значения | алфавитно-цифровой дисплей, красный/зеленый 4-х разрядный |
|
Примечания
| Примечания | | MW = измеренное значение | | MEW = конечное значение диапазона измерения |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
