Описание производителя

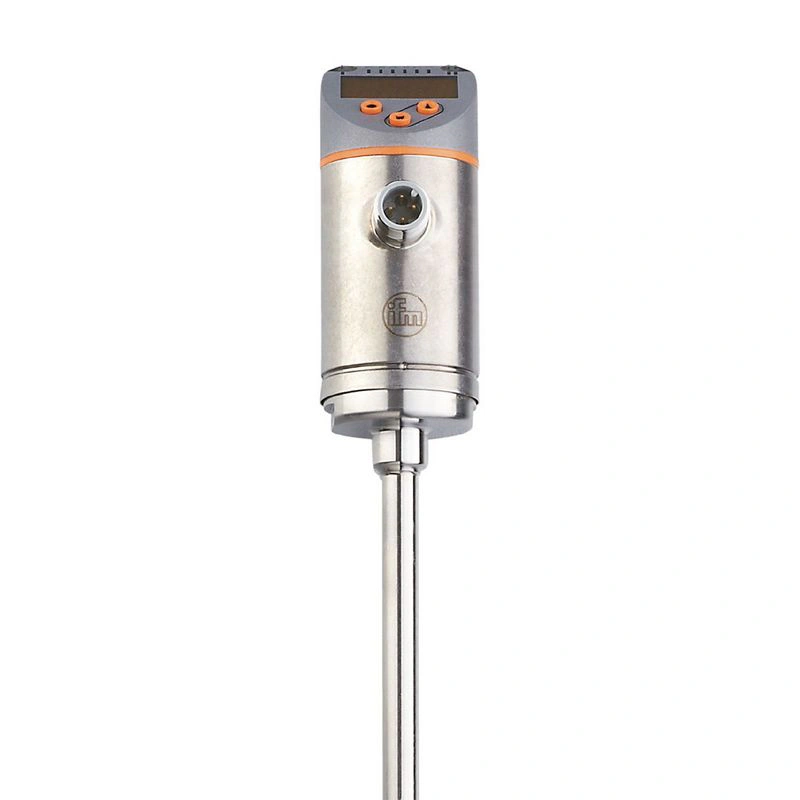

Датчик расхода Одновременное измерение расхода и температуры Оптимизирован для воды, масел и воздуха Четко видимый 4-разрядный светодиодный дисплей С двумя масштабируемыми аналоговыми выходами Технологическое соединение можно поворачивать для оптимального выравнивания
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 2 |
| Технологическое подключение | диаметр Ø 8 мм |
Применение
| Особенность | Позолоченные контакты |
| Носитель | вода; растворы гликоля; воздух; масла |
| Указание по средам | | маловязкие масла с вязкостью: ≤ 40 мм²/с (40 °C) | | высоковязкие масла с вязкостью: > 40 мм²/с (40 °C) |
|
| Температура среды [°C] | -20...100 |
| Номинальное давление [бар] | 50 |
| Номинальное давление [МПа] | 5 |
| MAWP (для применения в соответствии с CRN) [бар] | 50 |
Электрические данные
| Рабочее напряжение [В] | 18...30 ПОСТОЯННЫЙ ТОК |
| Потребляемый ток [мА] | < 100 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | 10 |
Входы / выходы
| Количество входов и выходов | Количество аналоговых выходов: 2 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 2 |
| Аналоговый токовый выход [мА] | 4...20; (масштабируемая) |
| Макс. нагрузка [Ω] | 350 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина зонда L [мм] | 100 |
| Режим работы | относительный; абсолютно жидкий; абсолютно газообразный; (абсолютный: рекомендуется контрольное измерение; заводская настройка: относительный) |
| Жидкости |
| Диапазон настройки [м/с] | 0.04...6 |
| Наибольшая чувствительность [м/с] | 0.04...3 |
| Газы |
| Диапазон настройки [м/с] | 0...200 |
| Наибольшая чувствительность [м/с] | 2...100 |
| Контроль температуры |
| Диапазон измерения [°C] | -20...100 |
| Разрешение [°C] | 0.2 |
| Аналоговая точка отсчета [°C] | -20...76 |
| Аналоговая конечная точка [°C] | 4...100 |
| С шагом [°C] | 0.2 |
Точность / отклонения
| Контроль расхода |
| Температурный дрейф [см/с x 1/K] | 0,003 м/с x 1/K ( 70 °C) |
| Температурный градиент [К/мин] | 100 |
| Точность | ± (7 % MW + 2 % MEW); (для относительного режима в диапазоне максимальной чувствительности при следующих условиях:; вода: 20...70 °C; длина входного отверстия: 1.5 м; DN25 (DIN 2448); монтажное положение в соответствии с инструкциями; Точность может отличаться для других сред и монтажных положений.) |
| Повторяемость | 0,05 м/с; (вода; скорость потока: 0,05...3 м/с) |
| Контроль температуры |
| Температурный дрейф | ± 0,005 K/°C |
| Точность [K] | ± 0,3 / ± 1; (вода; скорость потока: 0,3...3 м/с / воздух; скорость потока: > 10 м/с) |
Время срабатывания
| Контроль расхода |
| Время отклика [с] | 0.5; (T09; вода; гликоль: 0,8 с; воздух: 7 с; масло: 1,8 с; каждый T09) |
| Контроль температуры |
| Динамический отклик T05 / T09 [с] | 1,5 (T09); (вода; скорость потока: 0,3...3 м/с) |
Программное обеспечение / программирование
| Параметры настройки | выбор среды; демпфирование; функция обучения; возможность поворота и отключения дисплея; стандартные единицы измерения; цвет значения процесса |
Условия эксплуатации
| Температура окружающей среды [°C] | -40...80 |
| Температура хранения [°C] | -40...100 |
| Защита | IP 65; IP 67 |
Испытания / допуски
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| Сроки наработки на отказ [годы] | 180 |
| Допуск UL | | Утверждение UL нет. | I018 | | Номер файла UL | E174189 |
|
Механические данные
| Вес [г] | 260.5 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PBT-GF20; PBT-GF30 |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4404 / 316L) |
| Технологическое присоединение | диаметр Ø 8 мм |
Дисплеи / элементы управления
| Дисплей | | Устройство индикации | 6 x LED, зеленый (%, м/с, л/мин, м³/ч, °C, 10³) | | измеренные значения | буквенно-цифровой дисплей, красный/зеленый 4-разрядный |
|
Примечания
| Примечания | | MW = измеренное значение | | MEW = конечное значение диапазона измерения |
|
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Соединение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
