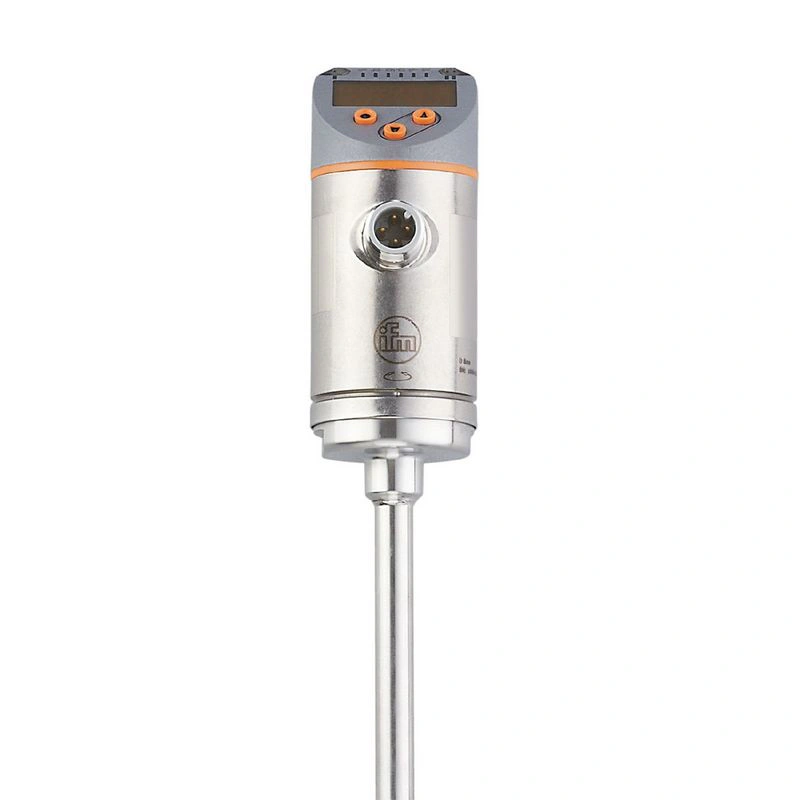

Датчик расхода IFM SAEXXXXB50KG/US-100
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик расхода

SA4114

Артикул SAEXXXXB50KG/US-100
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество входов и выходов Количество аналоговых выходов: 2
Технологическое соединение диаметр Ø 8 мм
Особенность Позолоченные контакты
Среда вода; гликолевые растворы; воздух; масла
Температура среды [°F] -4...212
Номинальное давление [бар] 50

Описание производителя

Датчик расхода Одновременное измерение расхода и температуры Оптимизирован для воды, масел и воздуха Четко видимый 4-разрядный светодиодный дисплей С двумя масштабируемыми аналоговыми выходами Технологическое соединение можно поворачивать для оптимального выравнивания

Технические данные SAEXXXXB50KG/US-100

Характеристики продукта

Количество входов и выходовКоличество аналоговых выходов: 2
Технологическое соединениедиаметр Ø 8 мм

Применение

ОсобенностьПозолоченные контакты
Средавода; гликолевые растворы; воздух; масла
Примечание по носителям
маловязкие масла с вязкостью: ≤ 40 мм²/с (104 °F)
высоковязкие масла с вязкостью: > 40 мм²/с (104 °F)
Температура среды [°F]-4...212
Номинальное давление [бар]50

Электрические данные

Рабочее напряжение [В]18...30 ПОСТОЯННЫЙ ТОК
Потребляемый ток [мА]< 100
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]10

Входы / выходы

Количество входов и выходовКоличество аналоговых выходов: 2

Выходы

Общее количество выходов2
Выходной сигналаналоговый сигнал
Количество аналоговых выходов2
Аналоговый токовый выход [мА]4...20; (масштабируемый)
Макс. нагрузка [Ω]350
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Диапазон измерения/установки

Длина зонда L [мм]100
Режим работыотносительный; абсолютно жидкий; абсолютно газообразный; (абсолютный: рекомендуется эталонное измерение; заводская установка: относительный)
Жидкости
Разрешение [фут/с]0.05
Аналоговая начальная точка ASP [фут/с]0...7.95
Аналоговая конечная точка AEP [фут/с]1.9...9.85
Газы
Разрешение [фут/с]2
Аналоговая начальная точка ASP [фут/с]0...264
Конечная аналоговая точка AEP [фут/с]64...328
Контроль температуры
Диапазон измерения [°F]-4...212
Разрешение [°F]0.5
Аналоговая начальная точка [°F]-4...169
Конечная аналоговая точка [°F]39...212
С шагом [°F]0.5
Жидкие среды - абсолютный режим работы
Диапазон настройки [фут/с]0...9.85
Наибольшая чувствительность [фут/с]0.15...9.85
Жидкие среды - относительный режим работы
Диапазон настройки [фут/с]0...19.5
Наибольшая чувствительность [фут/с]0.15...9.85
Газы - режим работы "абсолютный"
Диапазон настройки [фут/с]0...328
Наибольшая чувствительность [фут/с]6...328
Газы - рабочий режим "относительный"
Диапазон настройки [фут/с]0...656
Наибольшая чувствительность [фут/с]6...328

Точность / отклонения

Температурный дрейф [см/с x 1/K]0,01 fps x 1/K ( 158 °F)
Градиент температуры [K/мин]100
Абсолютный режим работы
Повторяемость0,05 м/с; (вода; скорость потока: 0,05...3 м/с)
Относительный режим работы
Точность± (7 % MW + 2 % MEW); (для относительного режима в диапазоне максимальной чувствительности при следующих условиях:; вода: 68...158 °F; длина входа: 5 футов; DN25 (DIN 2448); монтажное положение в соответствии с инструкциями; Точность может отличаться для других сред и монтажных положений.)
Повторяемость0,05 м/с; (вода; скорость потока: 0,05...3 м/с)
Контроль температуры
Дрейф температуры± 0,003 K/°F
Точность [K]± 0,3 / ± 1; (вода; скорость потока: 1...9,85 fps / воздух; скорость потока: > 32,8 к/с)

Время отклика

Время срабатывания [с]0.5; (T09; вода; гликоль: 0,8 с; воздух: 7 с; масло: 1,8 с; каждый T09)
Контроль температуры
Динамический отклик T05 / T09 [с]1,5 (T09); (вода; скорость потока: 1...9,85 fps)

Программное обеспечение / программирование

Варианты настройки параметроввыбор среды; демпфирование; функция обучения; возможность поворота и отключения дисплея; стандартные единицы измерения; цвет значения процесса

Условия эксплуатации

Температура окружающей среды [°F]-40...176
Температура хранения [°F]-40...212
ЗащитаIP 65; IP 67

Испытания / допуски

ЭМС
DIN EN 60947-5-9
Ударопрочность
DIN EN 60068-2-2750 г (11 мс)
Виброустойчивость
DIN EN 60068-2-65 g (10...2000 Гц)
MTTF [лет]179
Допуск UL
Утверждение UL нет.I018
Номер файла ULE174189

Механические данные

Вес [г]262
Материалынержавеющая сталь (1.4404 / 316L); PBT-GF20; PBT-GF30
Материалы (смачиваемые части)нержавеющая сталь (1.4404 / 316L)
Технологическое соединениедиаметр Ø 8 мм

Дисплеи / элементы управления

Дисплей
Единица индикации6 x LED, зеленый (%, fps, gpm, cfm, °F, 10³)
измеренные значениябуквенно-цифровой дисплей, красный/зеленый 4 цифры

Примечания

Примечания
MW = измеренное значение
MEW = конечное значение диапазона измерения
Количество в упаковке1 шт.

Электрическое подключение

ПодключениеРазъем: 1 x M12; кодировка: A; контакты: позолоченные
