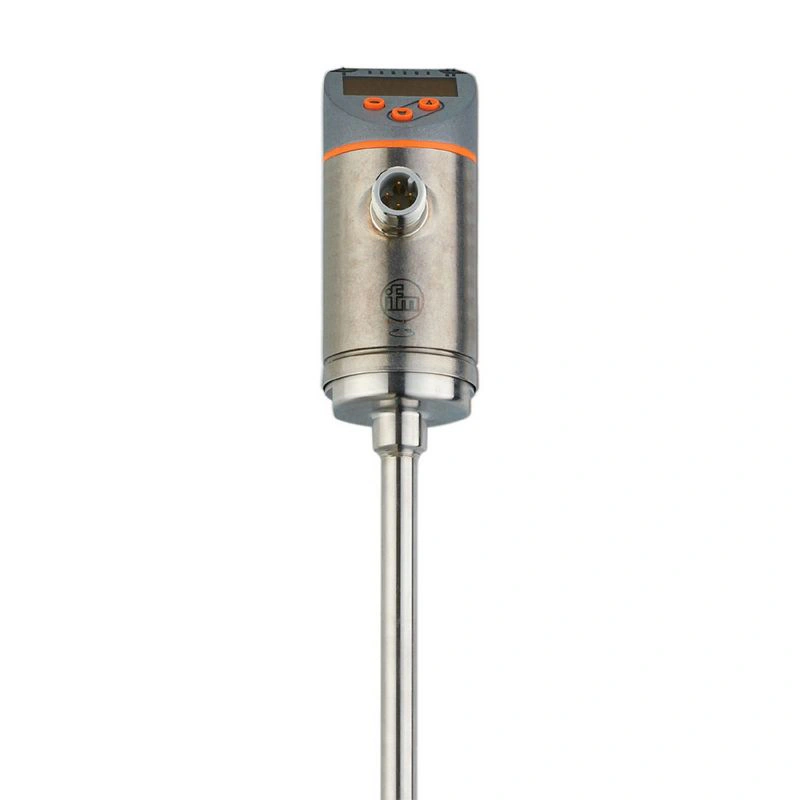

Датчик расхода SA4310 IFM

SA4310Скопировано!

Датчик расхода

Одновременное измерение расхода и температуры
Оптимизирован для воды, масел и воздуха
Красно-зеленый дисплей для четкого определения допустимого диапазона
С переключающим выходом, аналоговым сигналом и IO-Link
Технологическое соединение можно поворачивать для оптимального выравнивания

Сделать заказ:

sales@spectrprom.ru

Для заявок с бесплатных почтовых ящиков (mail.ru, yandex.ru, gmail.com и др.) требуется дополнительное подтверждение адреса. Рекомендуем использовать корпоративную почту.

Артикул: SAEXXXXBFRKG/US-100

Поделиться ссылкой:

Характеристики продукта

Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Технологическое соединение	диаметр Ø 8 мм

Применение

Особенность

Позолоченные контакты

Носитель

вода; гликолевые растворы; воздух; масла

Примечание по носителям

маловязкие масла с вязкостью: ≤ 40 мм²/с (104 °F)

высоковязкие масла с вязкостью: > 40 мм²/с (104 °F)

Температура среды [°F]

-4…212

Номинальное давление [бар]

50

Номинальное давление [psi]

725

MAWP (для применения в соответствии с CRN) [бар]

50

Электрические данные

Рабочее напряжение [В]	18…30 DC
Потребляемый ток [мА]	< 100
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	10

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link; (настраиваемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (настраиваемый)
Макс. Падение напряжения на коммутационном выходе постоянного тока [В]	2.5
Постоянный номинальный ток коммутационного выхода DC [мА]	250
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20; (масштабируемый)
Макс. нагрузка [Ω]	350
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да
Частота выхода [Гц]	0…1000

Диапазон измерения/установки

Длина зонда L [мм]	200
Режим работы	относительный; абсолютно жидкий; абсолютно газообразный; (абсолютный: рекомендуется контрольное измерение; заводская настройка: относительный)

Контроль температуры
Диапазон измерения [°F]	-4…212
Разрешение [°F]	0.5

Жидкие среды — абсолютный режим работы
Диапазон настройки [фут/с]	0…9.85
Наибольшая чувствительность [фут/с]	0.15…9.85

Жидкие среды — относительный режим работы
Диапазон настройки [фут/с]	0…19.5
Наибольшая чувствительность [фут/с]	0.15…9.85

Газы — рабочий режим "абсолютный"
Диапазон настройки [фут/с]	0…328
Наибольшая чувствительность [фут/с]	6…328

Газы — рабочий режим "относительный"
Диапазон настройки [фут/с]	0…656
Наибольшая чувствительность [фут/с]	6…328

Точность / отклонения

Температурный дрейф [см/с x 1/K]	0,01 fps x 1/K ( 158 °F)
Градиент температуры [К/мин]	100

Абсолютный режим работы
Повторяемость	0,05 м/с; (вода; скорость потока: 0,05…3 м/с)

Относительный режим работы
Точность	± (7 % MW + 2 % MEW); (для относительного режима в диапазоне максимальной чувствительности при следующих условиях:; вода: 68…158 °F; длина входного отверстия: 5 футов; DN25 (DIN 2448); монтажное положение согласно инструкции; Точность может отличаться для других сред и монтажных положений.)
Повторяемость	0,05 м/с; (вода; скорость потока: 0,05…3 м/с)

Мониторинг температуры
Дрейф температуры	± 0,003 K/°F
Точность [K]	± 0,3 / ± 1; (вода; скорость потока: 1…9,85 fps / воздух; скорость потока: > 32,8 к/с)

Время отклика

Время срабатывания [с]

0.5; (T09; вода; гликоль: 0,8 с; воздух: 7 с; масло: 1,8 с; каждый T09)

Контроль температуры
Динамический отклик T05 / T09 [с]	1,5 (T09); (вода; скорость потока: 1…9,85 кадров в секунду)

Программное обеспечение / программирование

Варианты настройки параметров

гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; выбор среды; демпфирование; функция обучения; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

ревизия IO-Link

1.1

Стандарт SDCI

МЭК 61131-9

Профили

Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства

режим SIO

да

Требуемый тип ведущего порта

A

Аналоговые данные процесса

2

Двоичные данные процесса

2

Мин. время цикла процесса [мс]

3

Поддерживаемые идентификаторы устройств

Тип эксплуатации	Идентификатор устройства
Заводская настройка / Режим = (REL)	537
Режим = (LIQU)	544
Режим = (ГАЗ)	551

Условия эксплуатации

Температура окружающей среды [°F]	-40…176
Температура хранения [°F]	-40…212
Защита	IP 65; IP 67

Испытания / допуски

ЭМС

DIN EN 60947-5-9

Ударопрочность

DIN EN 60068-2-27

50 г (11 мс)

Виброустойчивость

DIN EN 60068-2-6

2 g (10…2000 Гц)

Сроки наработки на отказ [годы]

143

Утверждение UL

Одобрение UL нет.	I017
Номер файла UL	E174189

Механические данные

Вес [г]	344.5
Материалы	нержавеющая сталь (1.4404 / 316L); PBT-GF20; PBT-GF30
Материалы (смачиваемые части)	нержавеющая сталь (1.4404 / 316L)
Технологическое подключение	диаметр Ø 8 мм

Дисплеи / рабочие элементы

Дисплей

Единица отображения	6 x LED, зеленый (%, fps, gpm, cfm, °F, 10³)
состояние переключения	2 x светодиода, желтый
измеренные значения	буквенно-цифровой дисплей, красный/зеленый 4-значный

Примечания

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерений

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные
