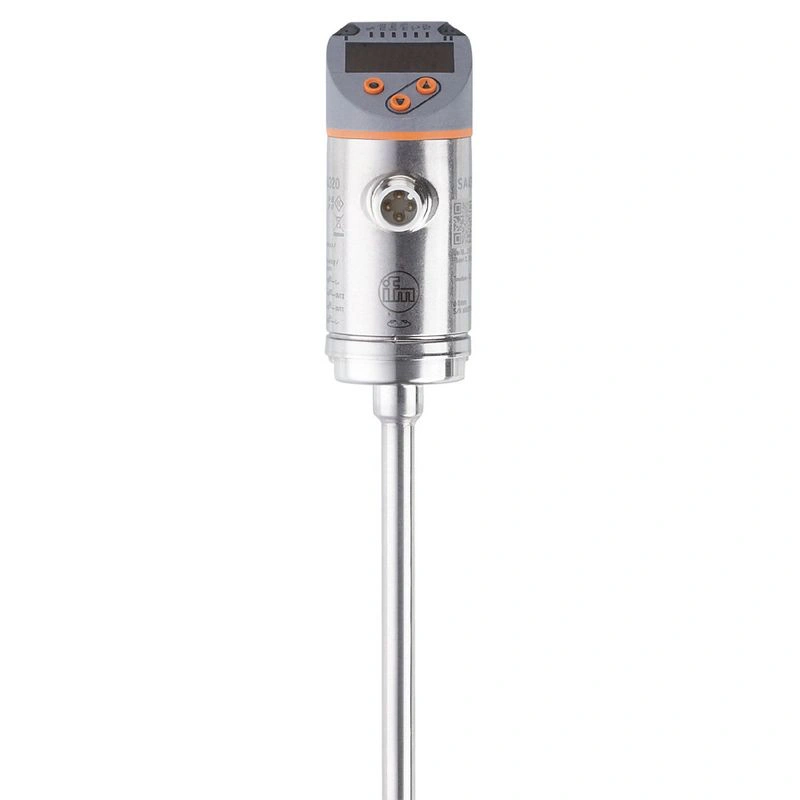

Датчик расхода IFM SAEXXXXBFRKG/US-100
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик расхода

SA4320

Артикул SAEXXXXBFRKG/US-100
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Технологическое присоединение диаметр Ø 8 мм
Особенность Позолоченные контакты
Установка Рекомендуется для диаметров труб; ( 15...400 мм)
Среда воздух
Температура среды [°C] -20...100

Описание производителя

Датчик расхода Одновременное измерение расхода и температуры Надежный контроль воздушного потока Красно-зеленый дисплей для четкого определения допустимого диапазона С переключающим выходом, аналоговым сигналом и IO-Link Технологическое соединение можно поворачивать для оптимального выравнивания

Технические данные SAEXXXXBFRKG/US-100

Характеристики изделия

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Технологическое присоединениедиаметр Ø 8 мм

Применение

ОсобенностьПозолоченные контакты
УстановкаРекомендуется для диаметров труб; ( 15...400 мм)
Средавоздух
Температура среды [°C]-20...100
Номинальное давление [бар]50
Номинальное давление [Mpa]5
MAWP (для применения в соответствии с CRN) [бар]50

Электрические данные

Рабочее напряжение [В]18...30 DC; (до SELV/PELV)
Потребляемый ток [мА]< 100
Класс защитыIII
Защита от обратной полярностида
Время задержки включения [с]10

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения на коммутационном выходе постоянного тока [В]2.5
Номинальный постоянный ток коммутационного выхода DC [мА]250
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20; (масштабируемый)
Макс. нагрузка [Ω]350
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида
Частота выходного сигнала [Гц]0...1000

Диапазон измерения/установки

Длина зонда L [мм]200
Режим работыотносительный; абсолютно газообразный; (абсолютный: рекомендуется контрольное измерение; заводская настройка: относительный)
Диапазон отображения [м/с]0...36
Разрешение [м/с]0.2
Заданное значение SP [м/с]2...30
Точка сброса rP [м/с]0.6...28.6
Аналоговая точка начала отсчета ASP [м/с]0...24
Аналоговая конечная точка AEP [м/с]6...30
Конечная точка частоты, FEP [м/с]6.6...30
Частота в конечной точке FRP [Гц]100...1000
Газы - рабочий режим "абсолютная"
Диапазон настройки [м/с]0...30
Наибольшая чувствительность [м/с]0.6...30
Газы - рабочий режим "относительный"
Диапазон настройки [м/с]0...60
Наибольшая чувствительность [м/с]0.6...30
Контроль температуры
Диапазон измерения [°C]-20...100
Разрешение [°C]0.2

Точность / отклонения

Газы - режим работы "абсолютный"
Повторяемость± (3 % МВТ + 0,6 % МВТ)
Газы - рабочий режим "относительный"
Точность± (10 % MW + 2 % MEW); (контрольные условия: DN50; внутренний диаметр 51 мм; в диапазоне максимальной чувствительности: 20 °C / < 6 бар; глубина ввода: 15 мм; длина входной трубы: 2.5 м; стандартная скорость по DIN ISO 2533 на кончике датчика)
Повторяемость± (3 % MW + 0,6 % MEW)
Контроль температуры
Температурный дрейф± 0,005 K/°C
Точность [K]± 2 / + 8; (скорость потока > 20 % ВМР и 20 °C: ± 2)

Время отклика

Время отклика [с]7
Контроль температуры
Динамический отклик T05 / T09 [с]30 (T09); (скорость потока: ≥ 10 м/с)

Программное обеспечение / программирование

Варианты установки параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; выбор среды; демпфирование; функция обучения; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9
ПрофилиИнтеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
Режим SIOда
Требуемый тип ведущего портаA
Аналоговые данные процесса2
Двоичные данные процесса2
Мин. время цикла процесса [мс]3
Поддерживаемые идентификаторы устройств
Тип эксплуатацииИдентификатор устройства
Заводская настройка / ModE = (REL)1237
ModE = (ABS)1238

Условия эксплуатации

Температура окружающей среды [°C]-40...80
Температура хранения [°C]-40...100
ЗащитаIP 65; IP 67

Испытания / допуски

ЭМС
DIN EN 60947-5-9
Ударопрочность
DIN EN 60068-2-2750 g (11 мс)
Виброустойчивость
DIN EN 60068-2-62 g (10...2000 Гц)
Сроки наработки на отказ [годы]131
Допуск UL
UL Одобрение нет.I017
Номер файла ULE174189

Механические данные

Вес [г]343.8
Материалынержавеющая сталь (1.4404 / 316L); PBT-GF20; PBT-GF30
Материалы (смачиваемые части)нержавеющая сталь (1.4404 / 316L)
Технологическое соединениедиаметр Ø 8 мм

Дисплеи / элементы управления

Дисплей
Блок индикации6 x LED, зеленый (%, м/с, л/мин, м³/ч, °C, 10³)
состояние переключения2 x светодиода, желтый
измеренные значенияалфавитно-цифровой дисплей, красный/зеленый 4-разрядный

Примечания

Примечания
MW = измеренное значение
MEW = конечное значение диапазона измерений
Количество в упаковке1 шт.

Электрическое подключение

СоединениеРазъем: 1 x M12; кодировка: A; контакты: позолоченные
