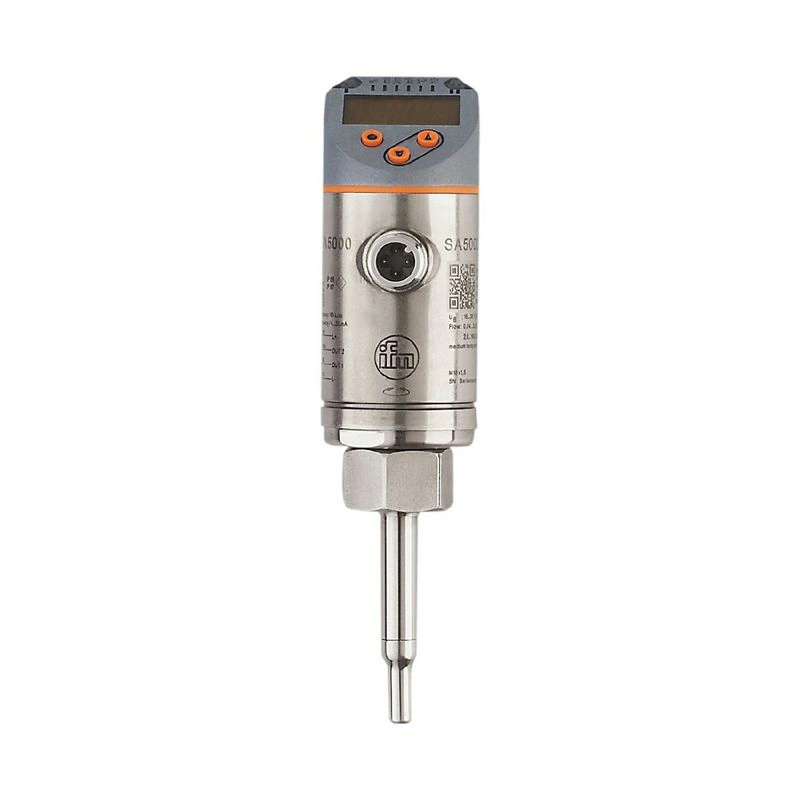

Датчик расхода IFM SAD10XDBFRKG/US-100
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик расхода

SA5000

Артикул SAD10XDBFRKG/US-100
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Технологическое присоединение резьбовое соединение M18 x 1,5 внутренняя резьба
Особенность Позолоченные контакты
Среда вода; растворы гликоля; воздух; масла
Температура среды [°C] -20...90
Номинальное давление [бар] 100

Описание производителя

Датчик расхода Одновременное измерение расхода и температуры Оптимизирован для воды, масел и воздуха Красно-зеленый дисплей для четкого определения допустимого диапазона С переключающим выходом, аналоговым сигналом и IO-Link Технологическое соединение можно поворачивать для оптимального выравнивания

Технические данные SAD10XDBFRKG/US-100

Характеристики продукта

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Технологическое присоединениерезьбовое соединение M18 x 1,5 внутренняя резьба

Применение

ОсобенностьПозолоченные контакты
Средавода; растворы гликоля; воздух; масла
Примечание по средам
маловязкие масла с вязкостью: ≤ 40 мм²/с (40 °C)
высоковязкие масла с вязкостью: > 40 мм²/с (40 °C)
Температура среды [°C]-20...90
Номинальное давление [бар]100
Номинальное давление [Mpa]10
MAWP (для применения в соответствии с CRN) [бар]100

Электрические данные

Рабочее напряжение [В]18...30 DC
Потребляемый ток [мА]< 100
Класс защитыIII
Защита от обратной полярностида
Время задержки включения [с]10

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link; (настраиваемый)
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационного выхода постоянного тока [В]2.5
Постоянный номинальный ток коммутационного выхода постоянного тока [мА]250
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20; (масштабируемая)
Макс. нагрузка [Ω]350
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида
Частота выхода [Гц]0...1000

Диапазон измерения/установки

Длина зонда L [мм]45
Режим работыотносительный; абсолютно жидкий; абсолютно газообразный; (абсолютный: рекомендуется эталонное измерение; заводская настройка: относительный)
Контроль температуры
Диапазон измерения [°C]-20...90
Разрешение [°C]0.2
Жидкие среды - абсолютный режим работы
Диапазон настройки [м/с]0.04...3
Наибольшая чувствительность [м/с]0.04...3
Жидкие среды - относительный режим работы
Диапазон настройки [м/с]0.04...6
Наибольшая чувствительность [м/с]0.04...3
Газы - режим работы "абсолютная"
Диапазон настройки [м/с]0...100
Наибольшая чувствительность [м/с]30...100
Газы - рабочий режим "относительный"
Диапазон настройки [м/с]0...200
Наибольшая чувствительность [м/с]30...100

Точность / отклонения

Температурный дрейф [см/с x 1/K]0,003 м/с x 1/K ( 70 °C)
Градиент температуры [К/мин]100
Абсолютный режим работы
Повторяемость0,05 м/с; (вода; скорость потока: 0,05...3 м/с)
Относительный режим работы
Точность± (7 % MW + 2 % MEW); (для относительного режима в диапазоне максимальной чувствительности при следующих условиях:; вода: 20...70 °C; длина входного отверстия: 1.5 м; DN25 (DIN 2448); монтажное положение в соответствии с инструкциями; Точность может отличаться для других сред и монтажных положений.)
Повторяемость0,05 м/с; (вода; скорость потока: 0,05...3 м/с)
Контроль температуры
Температурный дрейф± 0,005 K/°C
Точность [K]± 0,3 / ± 1; (вода; скорость потока: 0,3...3 м/с / воздух; скорость потока: > 10 м/с)

Время отклика

Время отклика [с]0.5; (T09; вода; гликоль: 0,8 с; воздух: 7 с; масло: 1,8 с; каждый T09)
Контроль температуры
Динамический отклик T05 / T09 [с]1,5 (T09); (вода; скорость потока: 0,3...3 м/с)

Программное обеспечение / программирование

Параметры настройки параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; выбор среды; демпфирование; функция обучения; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9
ПрофилиИнтеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
Режим SIOда
Требуемый тип главного портаA
Аналоговые данные процесса2
Двоичные данные процесса2
Мин. время цикла процесса [мс]3
Поддерживаемые идентификаторы устройств
Тип работыDeviceID
Заводская настройка / ModE = (REL)533
ModE = (LIQU)540
Режим = (газ)547

Условия эксплуатации

Температура окружающей среды [°C]-40...80
Температура хранения [°C]-40...100
ЗащитаIP 65; IP 67

Испытания / сертификаты

ЭМС
DIN EN 60947-5-9
Устойчивость к ударам
DIN EN 60068-2-2750 г (11 мс)
Виброустойчивость
DIN EN 60068-2-620 g (10...2000 Гц)
MTTF [годы]132
Допуск UL
Одобрение UL нет.I003
Номер файла ULE174189

Механические данные

Вес [г]257
Материалынержавеющая сталь (1.4404 / 316L); нержавеющая сталь (1.4310 / 301); PBT-GF20; PBT-GF30
Материалы (смачиваемые части)нержавеющая сталь (1.4404 / 316L); Прокладка: FKM
Технологическое присоединениерезьбовое соединение M18 x 1,5 внутренняя резьба

Дисплеи / элементы управления

Дисплей
Устройство индикации6 x LED, зеленый (%, м/с, л/мин, м³/ч, °C, 10³)
состояние переключения2 x светодиода, желтый
измеренные значенияалфавитно-цифровой дисплей, красный/зеленый 4-разрядный

Примечания

Примечания
MW = измеренное значение
MEW = конечное значение диапазона измерений
Количество в упаковке1 шт.

Электрическое подключение

СоединениеРазъем: 1 x M12; кодировка: A; контакты: позолоченные
Запрос коммерческого предложения

SAD10XDBFRKG/US-100

Артикул уже подставлен. Укажите количество и контакт — пришлём цену, срок и условия поставки. Для счёта достаточно ИНН.

Вопросы по этой позиции

Какой срок поставки SAD10XDBFRKG/US-100?
Позиция поставляется под заказ. Срок зависит от наличия у дистрибьютора и текущей загрузки завода, поэтому мы не называем его наугад: менеджер проверяет по складам и сообщает точный срок вместе со счётом — до оплаты, а не после.
Это оригинал IFM?
Поставляем оригинальную продукцию IFM через дистрибьюторов производителя. Документы о происхождении и сертификаты, если они предусмотрены для этого типа оборудования, прикладываем к поставке — их можно запросить до оплаты. Аналог вместо оригинала без согласования не поставляем.
Как получить цену и счёт на SAD10XDBFRKG/US-100?
Напишите на sales@spectrprom.ru и укажите артикул, количество и желаемый срок. В ответ придёт коммерческое предложение с ценой, сроком и условиями. Если нужен счёт на юридическое лицо — добавьте ИНН, остальные реквизиты мы заполним сами.
Что делать, если SAD10XDBFRKG/US-100 снят с производства?
Подберём замену по техническим характеристикам в линейке IFM или у другого производителя. Пришлите условия применения — напряжение, ток, тип подключения, класс защиты — и мы предложим варианты с обоснованием, чем они отличаются от исходной позиции.
Какие документы идут с поставкой?
УПД или счёт-фактура с накладной, паспорт изделия и сертификаты соответствия, если они предусмотрены для данного типа оборудования. Работаем с НДС, по договору поставки. Комплект документов согласуем до отгрузки, чтобы не пересылать их задним числом.
Есть ли минимальная партия?
Минимальной партии нет: отгружаем и одну позицию, и серийные объёмы. На количестве от десяти штук цена обычно ниже — при запросе указывайте планируемый объём, это влияет и на стоимость, и на срок.

Материалы, размещённые на данном ресурсе, носят информационный характер и не являются публичной офертой. Компания сохраняет право вносить изменения в технические характеристики и комплектацию продукции без предварительного оповещения.

Чтобы уточнить цену, срок поставки, комплектацию и наличие SA5000 от IFM, свяжитесь с отделом продаж по телефону +7 (812) 507 8325 или отправьте запрос на sales@spectrprom.ru.

Внешний вид товара (SA5000) может отличаться от изображения на сайте. Основной источник для проверки совместимости — официальная документация производителя (IFM). Перед заказом сверьте наименование и каталожный номер по ней.

Характеристики — по данным производителя, официальный сайт ifm.com · Обновлено
