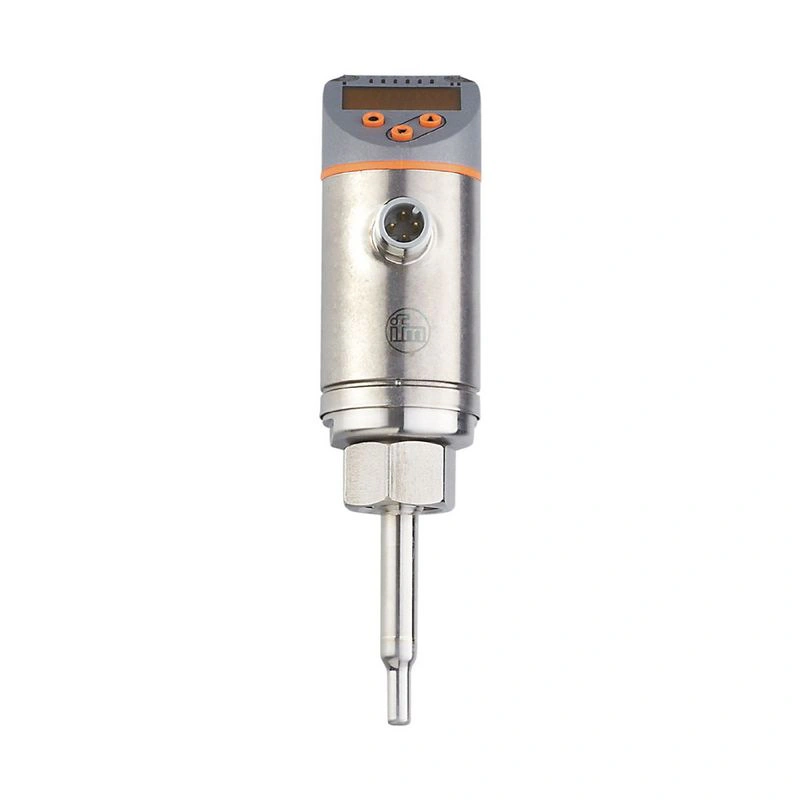

Датчик расхода IFM SAD10XDB50KG/US-100
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик расхода

SA5004

Артикул SAD10XDB50KG/US-100
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество входов и выходов Количество аналоговых выходов: 2
Технологическое подключение резьбовое соединение M18 x 1,5 внутренняя резьба
Особенность Позолоченные контакты
Носитель вода; растворы гликолей; воздух; масла
Температура среды [°C] -20...90
Номинальное давление [бар] 100

Описание производителя

Датчик расхода Одновременное измерение расхода и температуры Оптимизирован для воды, масел и воздуха Четко видимый 4-разрядный светодиодный дисплей С двумя масштабируемыми аналоговыми выходами Технологическое соединение можно поворачивать для оптимального выравнивания

Технические данные SAD10XDB50KG/US-100

Характеристики продукта

Количество входов и выходовКоличество аналоговых выходов: 2
Технологическое подключениерезьбовое соединение M18 x 1,5 внутренняя резьба

Применение

ОсобенностьПозолоченные контакты
Носительвода; растворы гликолей; воздух; масла
Указания по рабочим средам
маловязкие масла с вязкостью: ≤ 40 мм²/с (40 °C)
высоковязкие масла с вязкостью: > 40 мм²/с (40 °C)
Температура среды [°C]-20...90
Номинальное давление [бар]100
Номинальное давление [Mpa]10
MAWP (для применения в соответствии с CRN) [бар]100

Электрические данные

Рабочее напряжение [В]18...30 DC
Потребляемый ток [мА]< 100
Класс защитыIII
Защита от обратной полярностида
Время задержки включения [с]10

Входы / выходы

Количество входов и выходовКоличество аналоговых выходов: 2

Выходы

Общее количество выходов2
Выходной сигналаналоговый сигнал
Количество аналоговых выходов2
Аналоговый токовый выход [мА]4...20; (масштабируемая)
Макс. нагрузка [Ω]350
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Диапазон измерения/установки

Длина зонда L [мм]45
Режим работыотносительный; абсолютно жидкий; абсолютно газообразный; (абсолютный: рекомендуется контрольное измерение; заводская настройка: относительный)
Контроль температуры
Диапазон измерения [°C]-20...90
Разрешение [°C]0.2
Аналоговая точка отсчета [°C]-20...76
Аналоговая конечная точка [°C]4...100
С шагом [°C]0.2
Жидкие среды - абсолютный режим работы
Диапазон настройки [м/с]0.04...3
Наибольшая чувствительность [м/с]0.04...3
Жидкие среды - относительный режим работы
Диапазон настройки [м/с]0.04...6
Наибольшая чувствительность [м/с]0.04...3
Газы - режим работы "абсолютное"
Диапазон настройки [м/с]0...100
Наибольшая чувствительность [м/с]30...100
Газы - рабочий режим "относительная"
Диапазон настройки [м/с]0...200
Наибольшая чувствительность [м/с]30...100

Точность / отклонения

Температурный дрейф [см/с x 1/K]0,003 м/с x 1/K ( 70 °C)
Градиент температуры [К/мин]100
Абсолютный режим работы
Повторяемость0,05 м/с; (вода; скорость потока: 0,05...3 м/с)
Относительный режим работы
Точность± (7 % MW + 2 % MEW); (для относительного режима в диапазоне максимальной чувствительности при следующих условиях:; вода: 20...70 °C; длина входного отверстия: 1.5 м; DN25 (DIN 2448); монтажное положение в соответствии с инструкцией; Точность может отличаться для других сред и монтажных положений.)
Повторяемость0,05 м/с; (вода; скорость потока: 0,05...3 м/с)
Контроль температуры
Температурный дрейф± 0,005 K/°C
Точность [K]± 0,3 / ± 1; (вода; скорость потока: 0,3...3 м/с / воздух; скорость потока: > 10 м/с)

Время срабатывания

Время отклика [с]0.5; (T09; вода; гликоль: 0,8 с; воздух: 7 с; масло: 1,8 с; каждый T09)
Контроль температуры
Динамический отклик T05 / T09 [с]1,5 (T09); (вода; скорость потока: 0,3...3 м/с)

Программное обеспечение / программирование

Варианты настройки параметроввыбор среды; демпфирование; функция обучения; возможность поворота и отключения дисплея; стандартные единицы измерения; цвет значения процесса

Условия эксплуатации

Температура окружающей среды [°C]-40...80
Температура хранения [°C]-40...100
ЗащитаIP 65; IP 67

Испытания / допуски

ЭМС
DIN EN 60947-5-9
Ударопрочность
DIN EN 60068-2-2750 g (11 мс)
Виброустойчивость
DIN EN 60068-2-620 g (10...2000 Гц)
Сроки наработки на отказ [годы]180
Допуск UL
Одобрение UL отсутствует.I004
Номер файла ULE174189

Механические данные

Вес [г]281
Материалынержавеющая сталь (1.4404 / 316L); нержавеющая сталь (1.4310 / 301); PBT-GF20; PBT-GF30
Материалы (смачиваемые части)нержавеющая сталь (1.4404 / 316L); Прокладка: FKM
Технологическое подключениерезьбовое соединение M18 x 1,5 внутренняя резьба

Дисплеи / элементы управления

Дисплей
Блок индикации6 x LED, зеленый (%, м/с, л/мин, м³/ч, °C, 10³)
измеренные значенияалфавитно-цифровой дисплей, красный/зеленый 4-разрядный

Примечания

Примечания
MW = измеренное значение
MEW = конечное значение диапазона измерений
Количество в упаковке1 шт.

Электрическое подключение

ПодключениеРазъем: 1 x M12; кодировка: A; Контакты: позолоченные
