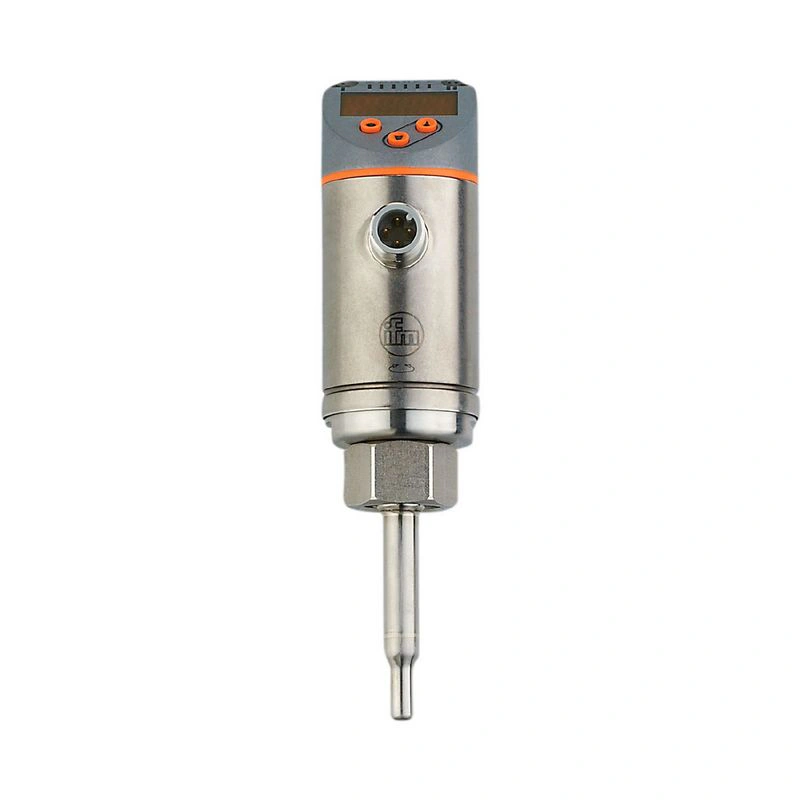

Датчик расхода IFM SAD10XDBFRKG/US-100
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик расхода

SA5010

Артикул SAD10XDBFRKG/US-100
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Технологическое соединение резьбовое соединение M18 x 1,5 внутренняя резьба
Специальная функция Позолоченные контакты
Среда вода; растворы гликоля; воздух; масла
Температура среды [°F] -4...194
Номинальное давление [бар] 100

Описание производителя

Датчик расхода Одновременное измерение расхода и температуры Оптимизирован для воды, масел и воздуха Красно-зеленый дисплей для четкого определения допустимого диапазона С переключающим выходом, аналоговым сигналом и IO-Link Технологическое соединение можно поворачивать для оптимального выравнивания

Технические данные SAD10XDBFRKG/US-100

Характеристики продукта

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Технологическое соединениерезьбовое соединение M18 x 1,5 внутренняя резьба

Применение

Специальная функцияПозолоченные контакты
Средавода; растворы гликоля; воздух; масла
Примечание по средам
маловязкие масла с вязкостью: ≤ 40 мм²/с (104 °F)
высоковязкие масла с вязкостью: > 40 мм²/с (104 °F)
Температура среды [°F]-4...194
Номинальное давление [бар]100
Номинальное давление [psi]1450

Электрические данные

Рабочее напряжение [В]18...30 DC
Потребляемый ток [мА]< 100
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]10

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link; (настраивается)
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (настраиваемый)
Макс. Падение напряжения на коммутационном выходе постоянного тока [В]2.5
Номинальный постоянный ток коммутационного выхода DC [мА]250
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20; (масштабируемый)
Макс. нагрузка [Ω]350
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида
Частота выходного сигнала [Гц]0...1000

Диапазон измерения/установки

Длина зонда L [мм]45
Режим работыотносительный; абсолютно жидкий; абсолютно газообразный; (абсолютный: рекомендуется эталонное измерение; заводская настройка: относительный)
Контроль температуры
Диапазон измерения [°F]-4...194
Разрешение [°F]0.5
Жидкие среды - абсолютный режим работы
Диапазон настройки [фут/с]0...9.85
Наибольшая чувствительность [фут/с]0.15...9.85
Жидкие среды - относительный режим работы
Диапазон настройки [фут/с]0...19.5
Наибольшая чувствительность [фут/с]0.15...9.85
Газы - рабочий режим "абсолютный"
Диапазон настройки [фут/с]0...328
Наибольшая чувствительность [фут/с]6...328
Газы - рабочий режим "относительный"
Диапазон настройки [фут/с]0...656
Наибольшая чувствительность [фут/с]6...328

Точность / отклонения

Температурный дрейф [см/с x 1/K]0,01 fps x 1/K ( 158 °F)
Температурный градиент [К/мин]100
Абсолютный режим работы
Повторяемость0,05 м/с; (вода; скорость потока: 0,05...3 м/с)
Относительный режим работы
Точность± (7 % MW + 2 % MEW); (для относительного режима в диапазоне максимальной чувствительности при следующих условиях:; вода: 68...158 °F; длина входного отверстия: 5 футов; DN25 (DIN 2448); монтажное положение согласно инструкции; Точность может отличаться для других сред и монтажных положений.)
Повторяемость0,05 м/с; (вода; скорость потока: 0,05...3 м/с)
Мониторинг температуры
Температурный дрейф± 0,003 K/°F
Точность [K]± 0,3 / ± 1; (вода; скорость потока: 1...9,85 к/с / воздух; скорость потока: > 32,8 к/с)

Время отклика

Время отклика [с]0.5; (T09; вода; гликоль: 0,8 с; воздух: 7 с; масло: 1,8 с; каждый T09)
Контроль температуры
Динамический отклик T05 / T09 [с]1,5 (T09); (вода; скорость потока: 1...9,85 ф/с)

Программное обеспечение / программирование

Варианты установки параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; выбор среды; демпфирование; функция обучения; возможность поворота и отключения дисплея; стандартные единицы измерения; цвет значения процесса

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9
ПрофилиИнтеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
Режим SIOда
Необходимый тип главного портаA
Аналоговые данные процесса2
Двоичные данные процесса2
Min. время цикла процесса [мс]3
Поддерживаемые идентификаторы устройств
Тип эксплуатацииDeviceID
Заводская настройка / ModE = (REL)537
ModE = (LIQU)544
ModE = (GAS)551

Условия эксплуатации

Температура окружающей среды [°F]-40...176
Температура хранения [°F]-40...212
ЗащитаIP 65; IP 67

Испытания / одобрения

ЭМС
DIN EN 60947-5-9
Ударопрочность
DIN EN 60068-2-2750 г (11 мс)
Виброустойчивость
DIN EN 60068-2-620 g (10...2000 Гц)
MTTF [годы]143
допуск UL
Одобрение UL нет.I003
Номер файла ULE174189

Механические данные

Вес [г]259
Материалынержавеющая сталь (1.4404 / 316L); нержавеющая сталь (1.4310 / 301); PBT-GF20; PBT-GF30
Материалы (смачиваемые части)нержавеющая сталь (1.4404 / 316L); Прокладка: FKM
Технологическое присоединениерезьбовое соединение M18 x 1,5 внутренняя резьба

Дисплеи / элементы управления

Дисплей
Дисплейный блок6 x LED, зеленый (%, fps, gpm, cfm, °F, 10³)
состояние переключения2 x светодиода, желтый
измеренные значенияалфавитно-цифровой дисплей, красный/зеленый 4-значный

Примечания

Примечания
MW = измеренное значение
MEW = конечное значение диапазона измерений
Количество упаковок1 шт.

Электрическое соединение

ПодключениеРазъем: 1 x M12; кодировка: A; контакты: позолоченные
