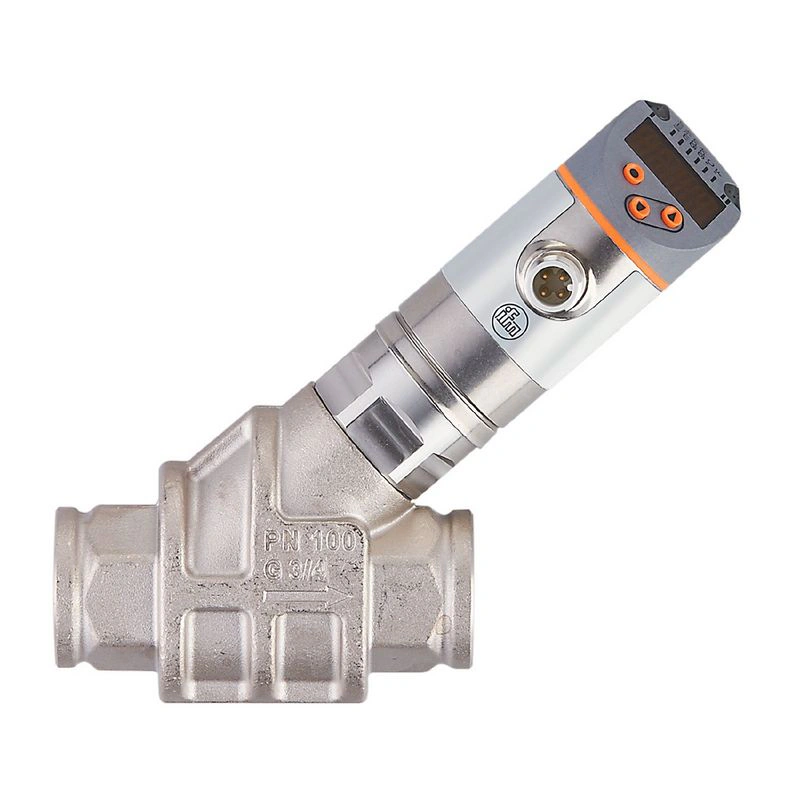

Name: SB1232
Brand: IFM Electronic
SKU: SBG34KL0FRKG
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Диапазон измерения

0.3…15 л/мин

0.018…0.9 м³/ч

4.8…237.8 галлон

0.08…3.965 гал/мин

Технологическое подключение

резьбовое соединение G 3/4 внутренняя резьба

Применение

Особенность

Позолоченные контакты

Среда

Жидкости; масла (вязкость 10 мм²/с при 40 °C)

Температура среды [°C]

-10…100

Номинальное давление [бар]

100

Номинальное давление [Mpa]

Примечание по номинальному давлению

при температуре среды >70°C: 80 бар / 8 МПа

Электрические данные

Рабочее напряжение [В]	18…30 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 50
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	< 3

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link
Макс. падение напряжения коммутационный выход DC [В]	2
Макс. токовая нагрузка на выход [мА]	150; (200: …60 °C; Температура окружающей среды; 250: …40 °C; температура окружающей среды)
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500
Защита от короткого замыкания	да
Защита от перегрузки	да
Частота выходного сигнала [Гц]	0…10000

Диапазон измерения/установки

Диапазон измерения

0.3…15 л/мин

0.018…0.9 м³/ч

4.8…237.8 gph

0.08…3.965 гал/мин

Диапазон отображения

0…18 л/мин

0…1.08 м³/ч

0…285.4 галлона в час

0…4.755 гал/мин

Разрешение

0.01 л/мин

0.001 м³/ч

0.1 галф

0.001 галлон/мин

Заданное значение SP

0.1…15 л/мин

0.006…0.9 м³/ч

1.6…237.8 gph

0.025…3.965 г/мин

Точка сброса rP

0…14.9 л/мин

0…0.894 м³/ч

0…236.2 галф

0…3.935 гал/мин

Конечная точка частоты, FEP

1…15 л/мин

0.06…0.9 м³/ч

15.8…237.8 галлон

0.265…3.965 гал/мин

С шагом

0.01 л/мин

0.001 м³/ч

0.2 gph

0.005 гал/мин

Частота в конечной точке FRP [Гц]

10…10000

С шагом [Гц]

Динамика измерения

1:50

Контроль температуры

Диапазон измерения

-10…100 °C

14…212 °F

Диапазон отображения

-32…122 °C

-25.6…251.6 °F

Разрешение

0.1 °C

0.1 °F

Заданная точка SP

-9.3…100 °C

15.2…212 °F

Точка сброса rP

-10…99.3 °C

14…210.8 °F

С шагом

0.1 °C

0.2 °F

Начальная точка частоты, FSP

-10…78 °C

14…172.4 °F

Конечная точка частоты, FEP

12…100 °C

53.6…212 °F

Частота в конечной точке FRP [Гц]

10…10000

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± 5 % MEW; (Q > 1 л/мин; 20…70 °C Температура среды)
Повторяемость	± 1 % MEW

Контроль температуры
Температурный дрейф	0,029 °C / K
Точность [K]	3 K (25°C; Q > 1 л/мин)

Время отклика

Контроль расхода
Время отклика [с]	0.01
Значение процесса демпфирования dAP [с]	0…5
С шагом [с]	0.1
Демпфирование для аналогового выхода dAA [с]	0…5
С шагом [с]	0.1

Мониторинг температуры
Динамический отклик T05 / T09 [с]	T09 = 120 (Q > 1 л/мин)

Программное обеспечение / программирование

Варианты настройки параметров

гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; демпфирование для переключающего выхода / аналоговый выход; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса; коэффициент калибровки

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства

Режим SIO

да

Требуемый тип ведущего порта

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

3.2

Поддерживаемые идентификаторы устройств

Тип эксплуатации	DeviceID
По умолчанию	1043

Условия эксплуатации

Температура окружающей среды [°C]

0…60

Указание по температуре окружающей среды

температура среды < 80 °C

температура среды < 100 °C: 0…40 °C

Температура хранения [°C]

-15…80

Защита

IP 65; IP 67

Испытания / допуски

EMC

DIN EN 61000-6-2

DIN EN 61000-6-3

Устойчивость к ударам

DIN EN 60068-2-27

20 g (11 мс)

Виброустойчивость

DIN EN 60068-2-6

5 g (10…2000 Гц)

MTTF [годы]

145

Допуск UL

UL Одобрение нет.

I005

Директива по оборудованию, работающему под давлением

Звукотехническая практика

Механические данные

Вес [г]	993.5
Материалы	нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь химически никелированная
Материалы (смачиваемые части)	нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4404 / 316L); латунь (2.0371); латунь с химическим никелированием; PPS; уплотнительное кольцо: FKM
Технологическое подключение	резьбовое соединение G 3/4 внутренняя резьба
Циклы переключения механические	10 миллионов

Дисплеи / элементы управления

Дисплей

Дисплейный блок	6 x LED, зеленый
состояние переключения	2 x LED, желтый
измеренные значения	алфавитно-цифровой дисплей, чередующаяся красно-зеленая индикация 4 разряда
программирование	алфавитно-цифровой дисплей, 4 цифры

Примечания

Рекомендация: используйте 200-микронный фильтр.

Все данные относятся к маслу со следующей номинальной вязкостью: 10 мм²/с, 40 °C

MW = измеренное значение

MEW = конечное значение диапазона измерений

Количество в упаковке

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные
