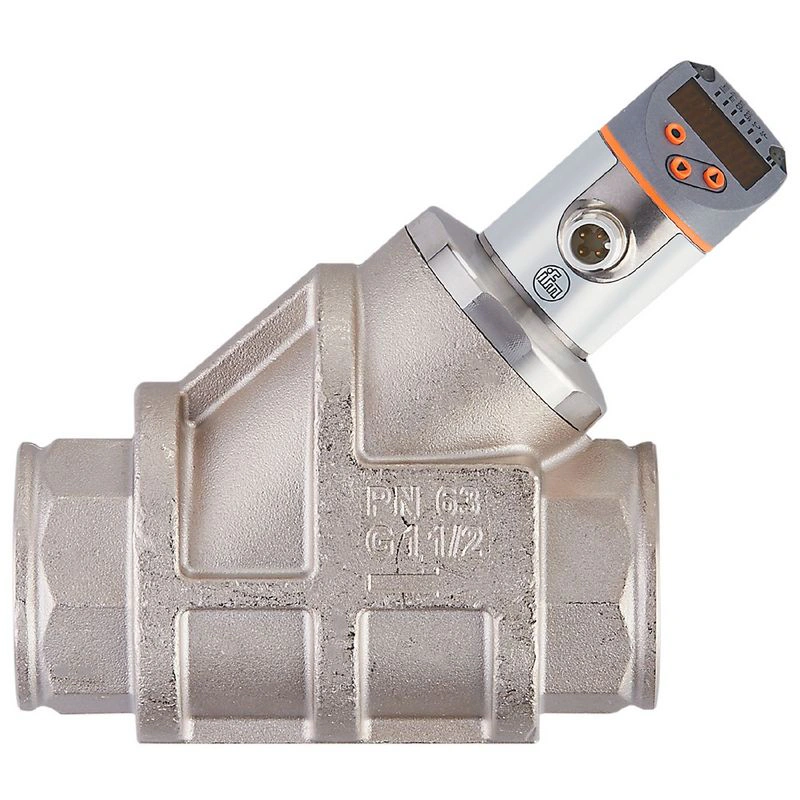

Расходомер со встроенным устройством предотвращения обратного потока и дисплеем Быстрые изменения расхода или температуры не влияют на результаты измерений Высокая динамика измерений уменьшает типовое исполнение Не требуется длина входного и выходного трубопроводов Специальная настройка на масло для оптимальных результатов измерения
Характеристики изделия
| Диапазон измерения | | 4...200 л/мин | 0.24...12 м³/ч | 65...3170 гал/мин | 1.1...52.8 гал/мин |
|
| Технологическое присоединение | резьбовое соединение G 1 1/2 внутренняя резьба |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | Жидкости; масла (вязкость 46 мм²/с при 40 °C) |
| Температура среды [°C] | -10...100 |
| Номинальное давление [бар] | 63 |
| Номинальное давление [Мпа] | 6.3 |
| Указание по номинальному давлению | | при температуре среды >70°C: 50 бар / 5 МПа |
|
Электрические данные
| Рабочее напряжение [В] | 18...30 DC; (до SELV/PELV) |
| Потребляемый ток [мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | < 3 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения коммутационного выхода постоянного тока [В] | 2 |
| Макс. токовая нагрузка на выход [мА] | 150; (200: ...60 °C; Температура окружающей среды; 250: ...40 °C; температура окружающей среды) |
| Аналоговый токовый выход [мА] | 4...20 |
| Макс. нагрузка [Ω] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Частота выходного сигнала [Гц] | 0...10000 |
Диапазон измерения/установки
| Диапазон измерения | | 4...200 л/мин | 0.24...12 м³/ч | 65...3170 галф | 1.1...52.8 гал/мин |
|
| Диапазон отображения | | 0...240 л/мин | 0...14.4 м³/ч | 0...3805 галлонов в час | 0...63.4 галлона в минуту |
|
| Разрешение | | 0.1 л/мин | 0.01 м³/ч | 1 gph | 0.1 галлон/мин |
|
| Заданное значение SP | | 1.4...200 л/мин | 0.08...12 м³/ч | 20...3170 gph | 0.3...52.8 промилле |
|
| Точка сброса rP | | 0...198.6 л/мин | 0...11.92 м³/ч | 0...3150 gph | 0...52.5 гал/мин |
|
| Конечная точка частоты, FEP | | 13.4...200 л/мин | 0.8...12 м³/ч | 210...3170 gph | 3.5...52.8 гал/мин |
|
| С шагом | | 0.02 л/мин | 0.02 м³/ч | 5 галф | 0.1 галлон/мин |
|
| Частота в конечной точке FRP [Гц] | 10...10000 |
| С шагом [Гц] | 10 |
| Динамика измерений | 1:50 |
| Контроль температуры |
| Диапазон измерения | |
| Диапазон отображения | | -32...122 °C | -25.6...251.6 °F |
|
| Разрешение | |
| Заданное значение SP | | -9.3...100 °C | 15.2...212 °F |
|
| Точка сброса rP | | -10...99.3 °C | 14...210.8 °F |
|
| С шагом | |
| Точка начала частоты, FSP | |
| Конечная точка частоты, FEP | |
| Частота в конечной точке FRP [Гц] | 10...10000 |
| С шагом [Гц] | 10 |
Точность / отклонения
| Контроль расхода |
| Точность (в диапазоне измерений) | ± 5 % MEW; (Q > 1 л/мин; 20...70 °C Температура среды) |
| Повторяемость | ± 1 % MEW |
| Контроль температуры |
| Дрейф температуры | 0,029 °C / K |
| Точность [K] | 3 K (25°C; Q > 1 л/мин) |
Время отклика
| Контроль расхода |
| Время отклика [с] | 0.01 |
| Значение процесса демпфирования dAP [с] | 0...5 |
| С шагом [с] | 0.1 |
| Демпфирование для аналогового выхода dAA [с] | 0...5 |
| С шагом [с] | 0.1 |
| Контроль температуры |
| Динамический отклик T05 / T09 [с] | T09 = 120 (Q > 1 л/мин) |
Программное обеспечение / программирование
| Варианты настройки параметров | гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; демпфирование для переключающего выхода / аналоговый выход; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса; коэффициент калибровки |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства |
| Режим SIO | да |
| Требуемый тип порта ведущего устройства | A |
| Аналоговые данные процесса | 2 |
| Двоичные данные процесса | 2 |
| Мин. время цикла процесса [мс] | 3.2 |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | Идентификатор устройства | | По умолчанию | 1047 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | 0...60 |
| Указание по температуре окружающей среды | | температура среды < 80 °C | | температура среды < 100 °C: 0...40 °C |
|
| Температура хранения [°C] | -15...80 |
| Защита | IP 65; IP 67 |
Испытания / допуски
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 |
|
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF [лет] | 145 |
| Допуск UL | | Одобрение UL отсутствует. | I007 |
|
| Директива по оборудованию, работающему под давлением | Продуманная инженерная практика |
Механические данные
| Вес [г] | 2809.5 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь химически никелированная |
| Материалы (смачиваемые части) | нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4404 / 316L); латунь (2.0371); латунь химически никелированная; PPS; уплотнительное кольцо: FKM |
| Технологическое соединение | резьбовое соединение G 1 1/2 внутренняя резьба |
| Циклы переключения механические | 10 миллионов |
Дисплеи / элементы управления
| Дисплей | | Единица отображения | 6 x светодиод, зеленый | | состояние переключения | 2 x светодиода, желтый | | измеренные значения | алфавитно-цифровой дисплей, чередующаяся красно-зеленая индикация 4-разрядный | | программирование | алфавитно-цифровой дисплей, 4-разрядный |
|
Примечания
| Примечания | | Рекомендация: используйте 200-микронный фильтр. | | Все данные относятся к маслу со следующей номинальной вязкостью: 46 мм²/с, 40 °C | | MW = измеренное значение | | MEW = конечное значение диапазона измерения |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
