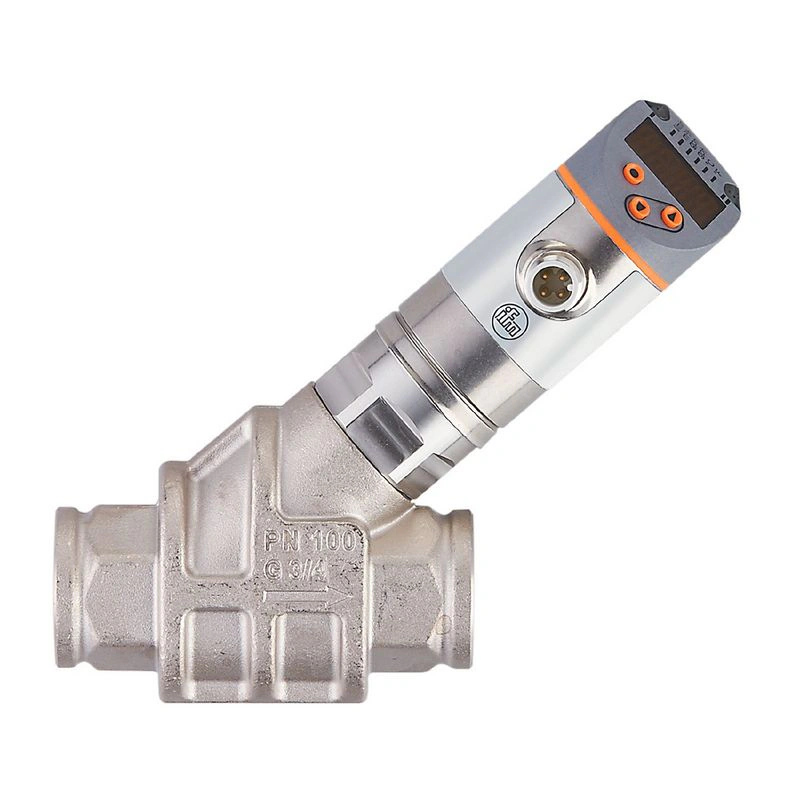

Расходомер со встроенным устройством предотвращения обратного потока и дисплеем IFM SBG34KL0FRKG
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Расходомер со встроенным устройством предотвращения обратного потока и дисплеем

SB3233

Артикул SBG34KL0FRKG
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Диапазон измерения -10...100 °C14...212 °F
Технологическое присоединение резьбовое соединение G 3/4 внутренняя резьба
Особенность Позолоченные контакты
Среда Жидкости; масла (вязкость 68 мм²/с при 40 °C)
Температура среды [°C] -10...100
Номинальное давление [бар] 100

Описание производителя

Расходомер со встроенным устройством предотвращения обратного потока и дисплеем Быстрые изменения расхода или температуры не влияют на результаты измерений Высокая динамика измерений уменьшает типовое исполнение Не требуется длина входного и выходного трубопроводов Специальная настройка на масло для оптимальных результатов измерения

Технические данные SBG34KL0FRKG

Характеристики изделия

Диапазон измерения
0.5...25 л/мин0.03...1.5 м³/ч8...396.5 галлон0.13...6.6 гал/мин
Технологическое присоединениерезьбовое соединение G 3/4 внутренняя резьба

Применение

ОсобенностьПозолоченные контакты
СредаЖидкости; масла (вязкость 68 мм²/с при 40 °C)
Температура среды [°C]-10...100
Номинальное давление [бар]100
Номинальное давление [Мпа]10
Указание по номинальному давлению
при температуре среды >70°C: 80 бар / 8 МПа

Электрические данные

Рабочее напряжение [В]18...30 DC; (до SELV/PELV)
Потребляемый ток [мА]< 50
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]< 3

Выходы

Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link
Функция выходапараметрируемый
Макс. Падение напряжения коммутационный выход DC [В]2
Макс. токовая нагрузка на выход [мА]150; (200: ...60 °C; Температура окружающей среды; 250: ...40 °C; Температура окружающей среды)
Аналоговый токовый выход [мА]4...20
Макс. нагрузка [Ω]500
Защита от короткого замыканияда
Защита от перегрузкида
Частота выходного сигнала [Гц]0...10000

Диапазон измерения/установки

Диапазон измерения
0.5...25 л/мин0.03...1.5 м³/ч8...396.5 галлон0.13...6.6 гал/мин
Диапазон отображения
0...30 л/мин0...1.8 м³/ч0...475.5 галф0...7.93 гал/мин
Разрешение
0.01 л/мин0.001 м³/ч0.1 галлон0.01 гал/мин
Заданное значение SP
0.16...25 л/мин0.01...1.5 м³/ч2.5...396 gph0.04...6.6 гал/мин
Точка сброса rP
0...24.84 л/мин0...1.49 м³/ч0...393.5 галф0...6.56 гал/мин
Конечная точка частоты, FEP
1.66...25 л/мин0.1...1.5 м³/ч26.5...396 gph0.44...6.6 гал/мин
С шагом
0.02 л/мин0.002 м³/ч0.5 галф0.01 г/мин
Частота в конечной точке ПФО [Гц]10...10000
С шагом [Гц]10
Динамика измерений1:50
Контроль температуры
Диапазон измерения
-10...100 °C14...212 °F
Диапазон отображения
-32...122 °C-25.6...251.6 °F
Разрешение
0.1 °C0.1 °F
Точка установки SP
-9.3...100 °C15.2...212 °F
Точка сброса rP
-10...99.3 °C14...210.8 °F
С шагом
0.1 °C0.2 °F
Начальная точка частоты, FSP
-10...78 °C14...172.4 °F
Частота в конечной точке, FEP
12...100 °C53.6...212 °F
Частота в конечной точке FRP [Гц]10...10000
С шагом [Гц]10

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)± 5 % MEW; (Q > 1 л/мин; 20...70 °C Температура среды)
Повторяемость± 1 % MEW
Контроль температуры
Температурный дрейф0,029 °C / K
Точность [K]3 K (25°C; Q > 1 л/мин)

Время отклика

Контроль расхода
Время отклика [с]0.01
Значение процесса демпфирования dAP [с]0...5
С шагом [с]0.1
Демпфирование для аналогового выхода dAA [с]0...5
С шагом [с]0.1
Контроль температуры
Динамический отклик T05 / T09 [с]T09 = 120 (Q > 1 л/мин)

Программное обеспечение / программирование

Параметры настройки параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; демпфирование для переключающего выхода / аналоговый выход; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса; коэффициент калибровки

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9 CDV
ПрофилиИнтеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
Режим SIOда
Требуемый тип порта ведущего устройстваA
Аналоговые данные процесса2
Двоичные данные процесса2
Min. время цикла процесса [мс]3.2
Поддерживаемые идентификаторы устройств
Тип операцииИдентификатор устройства
По умолчанию1044

Условия эксплуатации

Температура окружающей среды [°C]0...60
Указание по температуре окружающей среды
температура среды < 80 °C
температура среды < 100 °C: 0...40 °C
Температура хранения [°C]-15...80
ЗащитаIP 65; IP 67

Испытания / допуски

ЭМС
DIN EN 61000-6-2
DIN EN 61000-6-3
Устойчивость к ударам
DIN EN 60068-2-2720 г (11 мс)
Виброустойчивость
DIN EN 60068-2-65 g (10...2000 Гц)
Сроки наработки на отказ [годы]145
Разрешение UL
Одобрение UL нет.I005
Номер файла ULE174189
Директива по оборудованию, работающему под давлениемЗвуковая инженерная практика

Механические данные

Вес [г]995.5
Материалынержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь химически никелированная
Материалы (смачиваемые части)нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4404 / 316L); латунь (2.0371); латунь химически никелированная; PPS; уплотнительное кольцо: FKM
Технологическое присоединениерезьбовое соединение G 3/4 внутренняя резьба
Циклы переключения механические10 млн

Дисплеи / элементы управления

Дисплей
Блок индикации6 x LED, зеленый
состояние переключения2 x светодиода, желтый
измеренные значенияалфавитно-цифровой дисплей, чередующаяся красно-зеленая индикация 4 цифры
программированиеалфавитно-цифровой дисплей, 4 разряда

Примечания

Примечания
Рекомендация: используйте 200-микронный фильтр.
Все данные относятся к маслу со следующей номинальной вязкостью: 68 мм²/с, 40 °C
MW = измеренное значение
MEW = конечное значение диапазона измерения
Количество в упаковке1 шт.

Электрическое подключение

ПодключениеРазъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики
