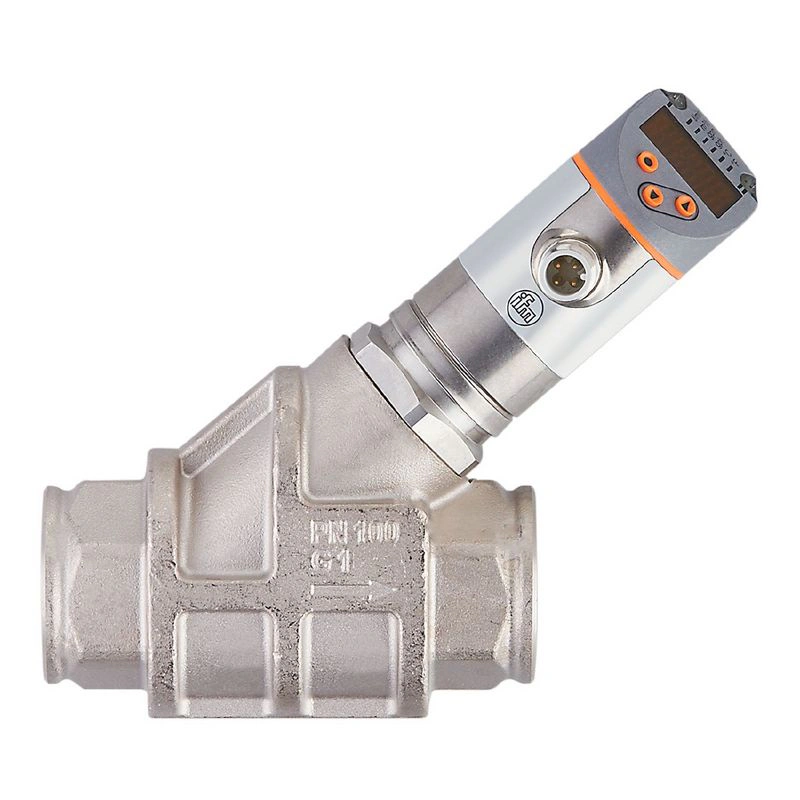

Расходомер со встроенным устройством предотвращения обратного потока и дисплеем IFM SBG11KL0FRKG
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Расходомер со встроенным устройством предотвращения обратного потока и дисплеем

SB7242

Артикул SBG11KL0FRKG
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Диапазон измерений 0.6...15 л/мин0.036...0.9 м³/ч9.6...237.8 gph0.16...3.965 галлон/мин
Технологическое подключение резьбовое соединение G 1 внутренняя резьба
Особенность Позолоченные контакты
Среда Жидкости; масла (вязкость 320 мм²/с при 40 °C)
Температура среды [°C] -10...100
Номинальное давление [бар] 100

Описание производителя

Расходомер со встроенным устройством предотвращения обратного потока и дисплеем

Технические данные SBG11KL0FRKG

Характеристики продукта

Диапазон измерений
0.6...15 л/мин0.036...0.9 м³/ч9.6...237.8 gph0.16...3.965 галлон/мин
Технологическое подключениерезьбовое соединение G 1 внутренняя резьба

Применение

ОсобенностьПозолоченные контакты
СредаЖидкости; масла (вязкость 320 мм²/с при 40 °C)
Температура среды [°C]-10...100
Номинальное давление [бар]100
Номинальное давление [МПа]10
Указание по номинальному давлению
при температуре среды >70°C: 80 бар / 8 МПа

Электрические данные

Рабочее напряжение [В]18...30 DC; (до SELV/PELV ; "класс энергоснабжения 2" согласно cULus)
Потребляемый ток [мА]< 50
Класс защитыIII
Защита от обратной полярностида
Время задержки включения [с]< 3

Выходы

Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link
Макс. Падение напряжения коммутационного выхода постоянного тока [В]2
Макс. токовая нагрузка на выход [мА]150; (200: ...60 °C; температура окружающей среды; 250: ...40 °C; температура окружающей среды)
Аналоговый токовый выход [мА]4...20
Макс. нагрузка [Ω]500
Защита от короткого замыканияда
Защита от перегрузкида
Частота выходного сигнала [Гц]0...10000

Диапазон измерения/установки

Диапазон измерения
0.6...15 л/мин0.036...0.9 м³/ч9.6...237.8 галлон0.16...3.965 гал/мин
Диапазон отображения
0...18 л/мин0...1.08 м³/ч0...285.4 gph0...4.755 гал/мин
Разрешение
0.01 л/мин0.001 м³/ч0.1 галф0.001 галлон/мин
Уставка SP
0.1...15 л/мин0.006...0.9 м³/ч1.6...237.8 gph0.025...3.965 галлон/мин
Точка сброса rP
0...14.9 л/мин0...0.894 м³/ч0...236.2 галлон0...3.935 гал/мин
Конечная точка частоты, FEP
1...15 л/мин0.06...0.9 м³/ч15.8...237.8 галлон0.265...3.965 гал/мин
С шагом
0.01 л/мин0.001 м³/ч0.2 галлон0.005 г/мин
Частота в конечной точке FRP [Гц]10...10000
С шагом [Гц]10
Динамика измерения1:50
Контроль температуры
Диапазон измерения
-10...100 °C14...212 °F
Диапазон дисплея
-32...122 °C-25.6...251.6 °F
Разрешение
0.1 °C0.1 °F
Заданное значение SP
-9.3...100 °C15.2...212 °F
Точка сброса rP
-10...99.3 °C14...210.8 °F
С шагом
0.1 °C0.2 °F
Точка начала частоты, FSP
-10...78 °C14...172.4 °F
Конечная точка частоты, FEP
12...100 °C53.6...212 °F
Частота в конечной точке FRP [Гц]10...10000

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)± 5 % MEW; (Q > 1 л/мин; 20...70 °C Температура среды)
Повторяемость± 1 % MEW
Контроль температуры
Дрейф температуры0,029 °C / K
Точность [K]3 K (25°C; Q > 1 л/мин)

Время срабатывания

Контроль расхода
Время отклика [с]0.01
Значение процесса демпфирования dAP [с]0...5
С шагом [с]0.1
Демпфирование для аналогового выхода dAA [с]0...5
С шагом [с]0.1
Контроль температуры
Динамический отклик T05 / T09 [с]T09 = 120 (Q > 1 л/мин)

Программное обеспечение / программирование

Параметры настройкигистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; демпфирование для переключающего выхода / аналоговый выход; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса; калибровочный коэффициент

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9 CDV
ПрофилиИнтеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
Режим SIOда
Требуемый тип главного портаA
Аналоговые данные процесса2
Двоичные данные процесса2
Min. время цикла процесса [мс]3.2
Поддерживаемые идентификаторы устройств
Тип работыDeviceID
По умолчанию1043

Условия эксплуатации

Температура окружающей среды [°C]0...60
Указание по температуре окружающей среды
средняя температура < 80 °C
температура среды < 100 °C: 0...40 °C
Температура хранения [°C]-15...80
ЗащитаIP 65; IP 67

Испытания / допуски

ЭМС
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-2720 г (11 мс)
Устойчивость к вибрации
DIN EN 60068-2-65 g (10...2000 Гц)
одобрение UL
Одобрение UL нет.I006
Номер файла ULE174189
Директива по оборудованию, работающему под давлениемРациональная инженерная практика

Механические данные

Вес [г]1608.6
Материалынержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь с химическим никелированием
Материалы (смачиваемые части)нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4404 / 316L); латунь (2.0371); латунь химически никелированная; PPS; уплотнительное кольцо: FKM
Подключение к процессурезьбовое соединение G 1 внутренняя резьба
Циклы переключения механические10 миллионов

Дисплеи / элементы управления

Дисплей
Единица индикации6 x LED, зеленый
состояние переключения2 x светодиода, желтый
измеренные значенияалфавитно-цифровой дисплей, чередующаяся красно-зеленая индикация 4 разряда
программированиеалфавитно-цифровой дисплей, 4 цифры

Примечания

Примечания
Рекомендация: используйте 200-микронный фильтр.
Все данные относятся к маслу со следующей номинальной вязкостью: 320 мм²/с, 40 °C
MW = измеренное значение
MEW = конечное значение диапазона измерения
Количество в упаковке1 шт.

Электрическое соединение

СоединениеРазъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Диаграммы и графики SB7242
